0 رای
2.0k بازدید

با سلام، جناب آقای مددپور لطف کردن و در مورد رسم تابع گویا به من کمک دادن:
http://qa.parsilatex.com/29643
سوالی که خواهان راهنمایی از دوستان هستم این است که عدد روی محورها نمایش داده نشود و خود محورها ها هم بتوان نامگذاری کرد....با تشکر

فایل(های) پیوست:

1 پاسخ

+4 رای

بهترین پاسخ

سلام
برای برچسب‌گذاری روی محور‌ها از ساختار زیر استفاده کنید:

xlabel={برچسب محور طول‌ها} ,ylabel={برچسب محور عرض‌ها}

و برای نمایش تیک‌های روی محور‌ها می‌توانید از ساختار زیر کمک بگیرید:

xtick={-5,1,2,4,7}
ytick={-10,-5,1,2,10}

دو نمونه را در زیر برای شما نمایش داده‌ام:

\documentclass[tikz,border=3mm]{book}
\usepackage{pgfplots}
\usepackage{amsmath}
\usepackage[%
inlinemathdigits=persian,%
displaymathdigits=persian%
]{xepersian}
\settextfont[Scale=1.2]{IRZar}
\begin{document}
\begin{center}

\begin{tikzpicture}%[thick, scale=1.5,cyan]
\begin{axis}[
xmin=-7, xmax=7,
ymin=-10, ymax=10,
samples=700,
axis y line=center,
axis x line=middle,
xlabel={$x$ \text{محور}} ,ylabel={$y$ \text{محور}},
xtick={-5,1,2,4,7},
ytick={-10,-5,1,2,10}
]
\addplot+[mark=none,smooth,color=magenta] {((x^2)+1)/(x)};
\addplot+[mark=none,smooth,color=green] {(x)};
\end{axis}
\end{tikzpicture}
\hspace*{-3cm}
\begin{tikzpicture}[thick, scale=2,purple]
\begin{axis}[
title={$x\exp(-x^2-y^2)$},
xlabel={$x$ \text{محور}} ,ylabel={$y$ \text{محور}}
]
\addplot3[surf,domain=-2:2,domain y=-1.3:1.3] {exp(-x^2-y^2)*(x)};
\end{axis}
\end{tikzpicture}
\end{center}
\end{document}

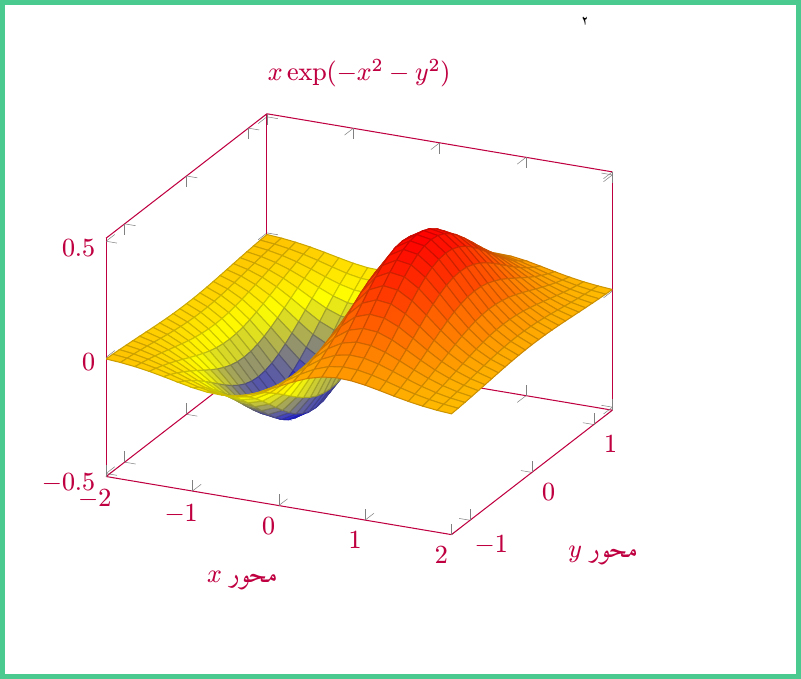

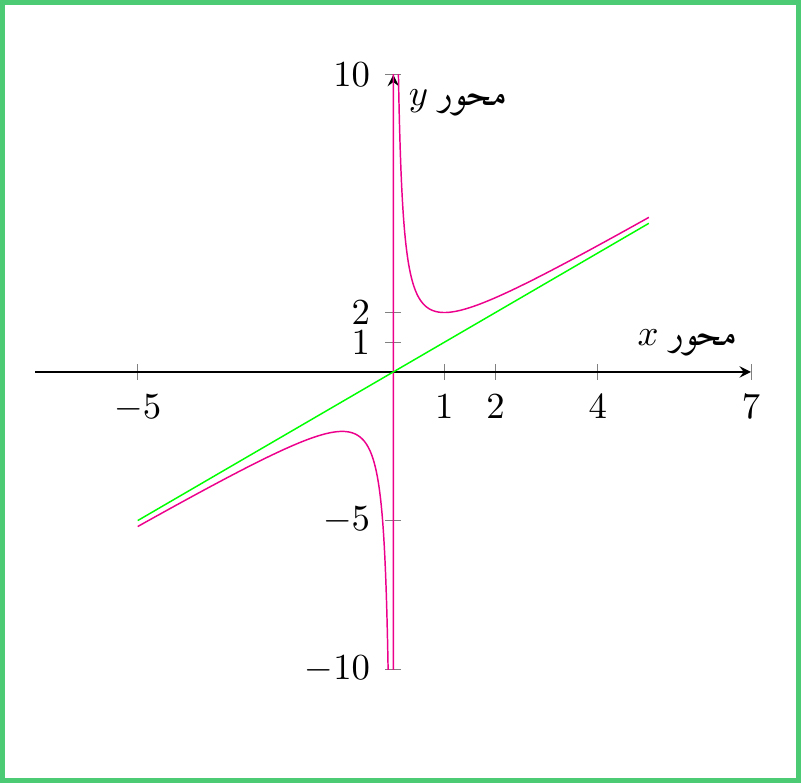

و این هم خروجی شما با تکلایو 2018:


![enter image description here][1]

![enter image description here][2]

چند نکته:
اگر بخواهید محور -xها و -yها اصلاً تیک نداشته باشند از نمونه‌‌ِی زیر پیروی کنید:

\begin{tikzpicture}
 \begin{axis}[
 xmin=-7, xmax=7,
 ymin=-10, ymax=10,
 samples=700,
 axis y line=center,
 axis x line=middle,
 xlabel={$x$ \text{محور}} ,ylabel={$y$ \text{محور}},
 ytick style={draw=none},
 xtick style={draw=none},
 ]
 \addplot+[mark=none,smooth,color=magenta] {((x^2)+1)/(x)};
 \addplot+[mark=none,smooth,color=green] {(x)};
 \end{axis}
 \end{tikzpicture}

اگر بخواهید محور -xها و -yها اصلاً تیک نداشته باشند و اعداد روی محورها نیز درج نشوند از نمونه‌‌ِی زیر پیروی کنید:

 \begin{tikzpicture}%[thick, scale=1.5,cyan]
 \begin{axis}[
 xmin=-7, xmax=7,
 ymin=-10, ymax=10,
 samples=700,
 axis y line=center,
 axis x line=middle,
 xlabel={$x$ \text{محور}} ,ylabel={$y$ \text{محور}},
xtick=\empty,
ytick=\empty,
 ]
 \addplot+[mark=none,smooth,color=magenta] {((x^2)+1)/(x)};
 \addplot+[mark=none,smooth,color=green] {(x)};
 \end{axis}
 \end{tikzpicture}

و اگر بخواهیم محو‌رها فقط تیک داشته باشند(بدون اعداد) از ساختار زیر کمک بگیرید:

 \begin{tikzpicture}%[thick, scale=1.5,cyan]
 \begin{axis}[
 xmin=-7, xmax=7,
 ymin=-10, ymax=10,
 samples=700,
 axis y line=center,
 axis x line=middle,
 xlabel={$x$ \text{محور}} ,ylabel={$y$ \text{محور}},
 yticklabels=\empty,
 xticklabels=\empty
 ]
 \addplot+[mark=none,smooth,color=magenta] {((x^2)+1)/(x)};
 \addplot+[mark=none,smooth,color=green] {(x)};
 \end{axis}
 \end{tikzpicture}

بهتر است این پاسخ را نیز ببینید.

موفق باشید.

ممنون استاد بزرگوار
خیلی هم زیبا
توسط (40 امتیاز)
@بهروز فدایی
ممنونم از لطف شما اما به کار بردن کلمه ی استاد برای من صحیح نیست. درود بر شما
توسط (8.7k امتیاز)
