سلام چطور میتوان دور الگوریتمها یک کادر کشید مانند عکسی که در پایین ضمیمه کرده ام. من از محیط لاتک و تکس استدیو استفاده مکینم.
با تشکر

فایل(های) پیوست:
لازم است یک فایل کمینه قرار دهید.
توسط (1.6k امتیاز)
لطفاً از این به بعد برچسب‌ها رو با کامای انگلیسی یعنی , از همدیگه جدا کنین.
توسط (6.6k امتیاز)
Masoumehj @
شما باید فایل  svjour3.cls را نیز ضمیمه کنید. همچنین فایل کمینه‌ی شما باید بدون خطا اجرا شود. عکس را نیز با کیفیت بهتر و دوباره ضمیمه کنید.
ویرایش شده توسط
توسط (8.7k امتیاز)

1 پاسخ

+4 رای

سلام


قبل از پرسیدن سوال بهتر است راهنمای سایت را از آدرس http://qa.parsilatex.com/faq و همچنین قوانین سایت را از آدرس http://qa.parsilatex.com/rules ، برای چگونگی پرسیدن سوال مطالعه کنید.
شما باید یک فایل کمینه با پسوند تک درست کنید و ضمیمه ی سوالتان کنید.


گزینه‌ی boxed از بسته‌ی algorithm2e دور الگوریتم یک جعبه قرار می‌دهد. از گزینه‌ی linesnumbered نیز برای نمایش شماره‌ی سطر‌ها استفاده کرده‌ام.
دستورات شما به صورت زیر است:


\documentclass[12pt]{report}
\usepackage[linesnumbered,boxed]{algorithm2e}
\usepackage[logo=on,pdfinfo=on,
inlinemathdigits=persian,%
displaymathdigits=persian%
]{xepersian}
\settextfont[Scale=1.2]{IRZar}
\settextdigitfont[Scale=.9]{Yas}
\setmathdigitfont[Scale=.9]{PGaramond}
\begin{document}
%\SetAlgoCaptionSeparator{22pt}
\SetAlCapSkip{12pt}
\begin{latin}
\begin{algorithm}[H]
initialization\;
\While{While condition}{
instructions\;
\eIf{condition}{
instructions1\;
instructions2\;
}{
instructions3\;
}
}
\caption{how can i use the box around the algorithm?}
\end{algorithm}
\end{latin}
\end{document}

الگوریتمی از شما در فایل کمینه نبود لذا به صورت فرضی یک الگوریتم در این مثال قرار داده‌ام. از ساختار زیر برای تنظیم فاصله‌ی جعبه تا عنوان آن استفاده کرده‌ام:

\SetAlCapSkip{12pt}

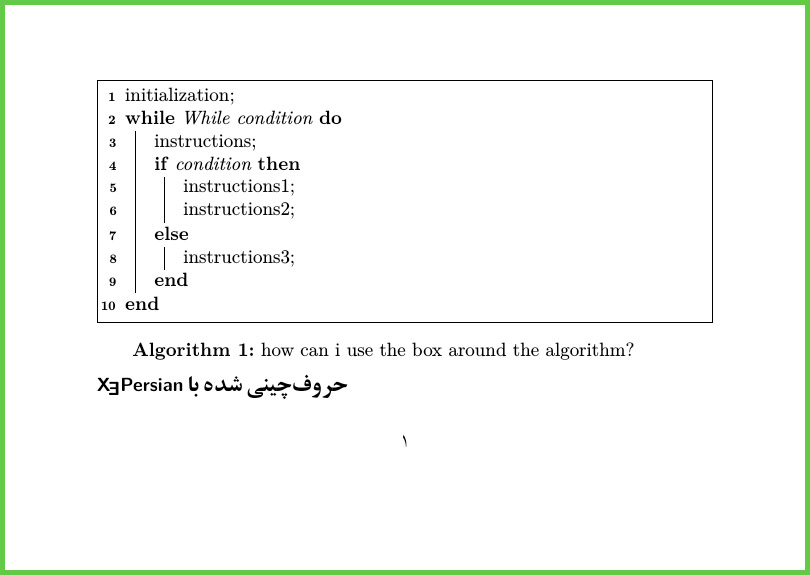

خروجی شما با نسخه‌های اولیه‌ی 2018 به صورت زیر است:


enter image description here


موفق باشید.

سلام خیلی ممنونم از پاسخ شما. ببخشید اگر بخواهیم عنوان الگوریتم به جای اینکه زیر الگوریتم نشون داده بشه بالای الگوریتم ظاهر بشه و همینطور شماره گذاری از
while
انجام بشه نه از
initialization باید چیکار کنم؟
توسط (5 امتیاز)
Masoumehj@
چون فایلهای شما به طور کامل با توجه به قالب شما در پرسشی دیگر بیان شده است پاسخ به سوال شما را در آدرس http://qa.parsilatex.com/30044 داده ام.
توسط (8.7k امتیاز)
