چگونه می‌توان چهار شکل را کنار هم آورد بدون اینکه آن‌ها را به عنوان زیرشکل تعریف کرد؟

0 رای
543 بازدید

سلام دوستان
من چهار تا شکل دارم که با استفاده از کد زیر

\begin{figure}[h!]
\centering
\begin{subfigure}[b]{0.3\textwidth}\centering
\includegraphics[scale=0.45]{chap1_images/1}
\caption{
تابع مقیاس هار\\
$\phi(x)$}
\label{fig3.3}
\end{subfigure}
\begin{subfigure}[b]{0.3\textwidth}\centering
\includegraphics[scale=0.45]{chap1_images/2}
\caption{
تابع مقیاس هار\\
$\phi(x-1)$}
\label{fig3.4}
\end{subfigure}\\*[5mm]
\begin{subfigure}[b]{0.3\textwidth}\centering
\includegraphics[scale=0.45]{chap1_images/3}
\caption{
تابع مقیاس هار\\
$\phi(2x)$}
\label{fig3.5}
\end{subfigure}
\begin{subfigure}[b]{0.3\textwidth}\centering
\includegraphics[scale=0.45]{chap1_images/4}
\caption{
تابع مقیاس هار\\
$\phi(2x-1)$}
\label{fig3.6}
\end{subfigure}
\caption{توابع مقیاس هار}
\label{fighh}
\end{figure}

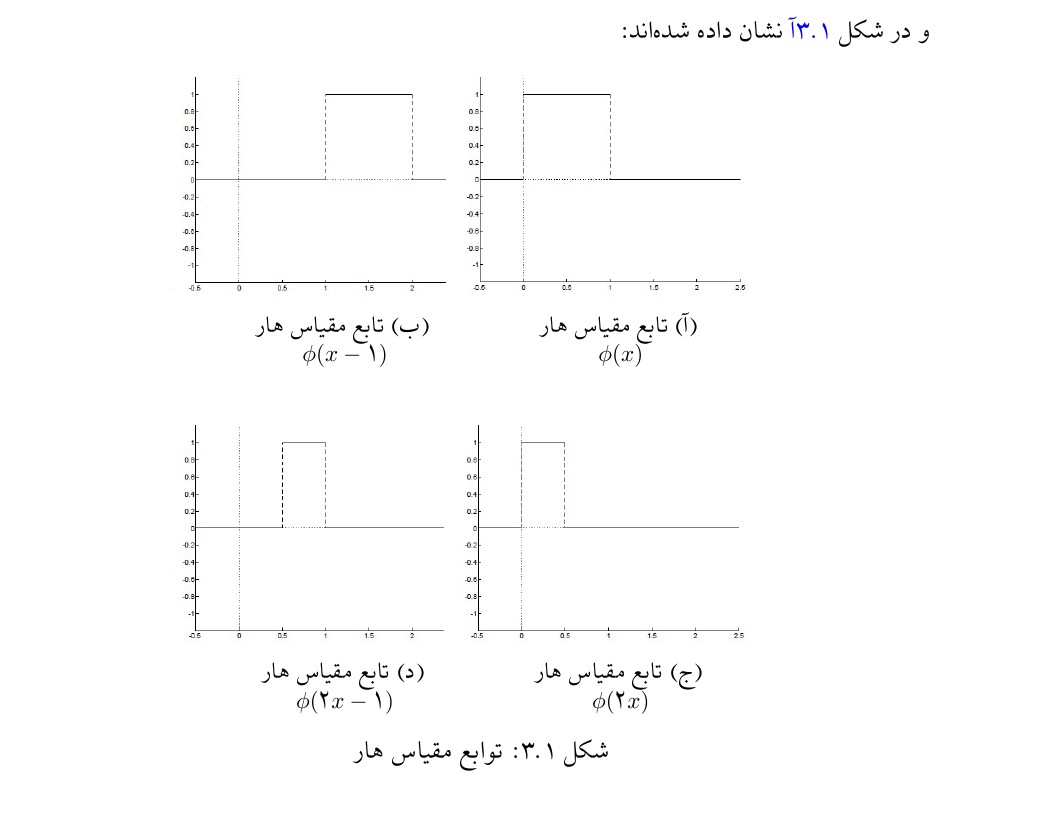

آن‌ها را به این صورت

enter image description here
کنار هم آورده‌ام.

همانطور که در شکل بالا مشاهده می‌کنید در قسمتی از متن به یکی از شکل‌ها اشاره کرده‌ام که شماره آن را به صورت ۳.۱آ آورده است. از این نحوه شماره‌گذاری چون خوشم نیومد می‌خواهم شکل‌هایم را به همان صورتی که در شکل می‌بینید بیاورم ولی شکل‌ها تک تک شماره جداگانه بخورند. مثلا به جای اینکه در یک شکل چهار تا زیرشکل داشته باشم چهار تا شکل در کنار هم داشته باشم و آن‌ها به صورت شکل ۳.۱، شکل ۳.۲، شکل ۳.۳ و شکل ۳.۴ شماره بخورند.

در کدی که نوشته‌ام باید چه تغییراتی اعمال کنم تا به مطلوب خودم برسم؟
ممنون می‌شوم راهنمایی کنید.

سوال شده شهریور 1, 1394 توسط پروین نقی‌زاده (754 امتیاز)

2 پاسخ

+2 رای

بهترین پاسخ

با توجه به راهنمایی جناب آقای صفی‌اقدم مبنی بر استفاده از minipage مشکل من حل شد. منتها خواستم جواب را به صورت کامل قرار دهم تا اگر بعدا کاربری همین سؤال را داشت و نحوه استفاده زا minipage را هم بلد نبود بتواند به جواب خود برسد.

همانطور که آقای صفی‌اقدم فرمودند باید در داخل محیط figure چهار تا minipage تعریف کنیم و هر شکل را به صورت کد زیر داخل یک minipage قرار دهیم. در استفاده از minipage به این نکته هم باید دقت داشته باشیم که در minipage به جای استفاده از \caption باید از \captionof{figure} استفاده کنیم

\begin{figure}[h!]
\centering
\begin{minipage}{.5\textwidth}
  \centering
  \includegraphics[width=.9\linewidth]{chap1_images/1}
  \captionof{figure}{
  تابع مقیاس هار
  $\phi(x)$}
  \label{fig3.3}
\end{minipage}%
\begin{minipage}{.5\textwidth}
  \centering
  \includegraphics[width=.9\linewidth]{chap1_images/2}
  \captionof{figure}{
  تابع مقیاس هار
  $\phi(x-1)$}
  \label{fig3.4}
\end{minipage}
\begin{minipage}{.5\textwidth}
  \centering
  \includegraphics[width=.9\linewidth]{chap1_images/3}
  \captionof{figure}{
  تابع مقیاس هار
  $\phi(x)$}
  \label{fig3.5}
\end{minipage}%
\begin{minipage}{.5\textwidth}
  \centering
  \includegraphics[width=.9\linewidth]{chap1_images/4}
  \captionof{figure}{
  تابع مقیاس هار
  $\phi(2x-1)$}
  \label{fig3.6}
\end{minipage}
\end{figure}

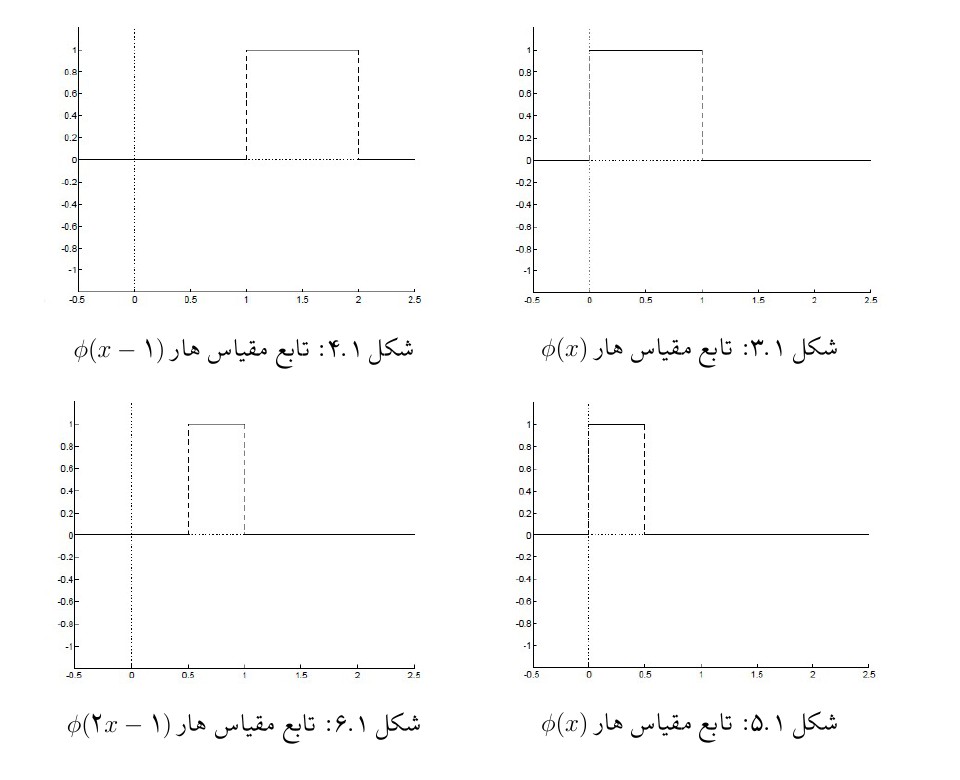

که در این صورت خروجی به صورت زیر دریافت می‌گردد.

enter image description here

پاسخ داده شده شهریور 1, 1394 توسط پروین نقی‌زاده (754 امتیاز)
اون captionof من یادم نبود که بگم. تشکر برای جواب خوب‌تون. :)
خواهش! با راهنمایی شما به جواب رسیدم :)
+2 رای

سلام
باید ۴ تا minipage تعریف کنین. توی هر minipage هم، یک شکل را بذارین.

پاسخ داده شده شهریور 1, 1394 توسط هادی صفی اقدم (7,346 امتیاز)
...
