چطور می‌توان دیاگرامی وسط‌چین رسم رد؟

+1 رای
423 بازدید

سلام
وقت بخیر

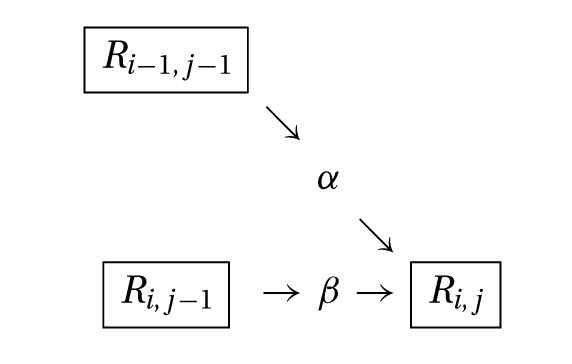

دوستان برای رسم دیاگرام‌هایی مثل

enter image description here

از دستور

\documentclass{article}
\usepackage{tikz-cd}

\begin{document}

\begin{equation}
\begin{tikzcd}
\fbox{$R_{i-1,j-1}$} \arrow{rd} & & \\
 & \alpha \arrow{rd} & \\
\fbox{$R_{i,j-1}$} \arrow{r} & \beta \arrow{r} & \fbox{$R_{i,j}$}
\end{tikzcd}
\end{equation}

\end{document}

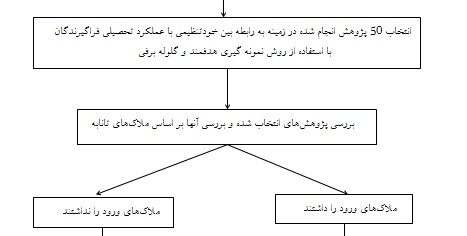

استفاده می‌کنیم. حالا من میخوام دیاگرامی به صورت

enter image description here

رسم کنم. برای وسط چین شدن اون کادر اول باید چه دستوری وارد کنم؟
ممنون میشم منو برای رسم این دیاگرام راهنمایی کنید.

سوال شده مرداد 10, 1395 توسط پروین نقی‌زاده (759 امتیاز)

2 پاسخ

+1 رای

بهترین پاسخ

با سلام
شما برای رسم دیاگرام مورد نظر می توانید از کد زیر استفاده کند، در این کد از دو روش برای گسترش دیاگرام استفاده شده است:

\documentclass{article}

\usepackage{tikz}
\usepackage{xepersian}
\settextfont{XB Yas}
\setdigitfont{XB Yas}
\usetikzlibrary{arrows,positioning,patterns,decorations.pathmorphing,calc}

\begin{document}

\tikzstyle{block} = [draw, rectangle, inner sep=6pt,]

\begin{tikzpicture}[>=stealth, auto, node distance=2cm,sibling distance=20em,level distance=3cm]
    % Place nodes
    \node [block,text width=11.2cm] (A) {\vspace{-0.5cm}
    \begin{center}
    \rl{
    متن آزمایشی متن آزمایشی متن آزمایشی متن آزمایشی متن آزمایشی متن آزمایشی متن آزمایشی متن آزمایشی متن آزمایشی متن آزمایشی متن آزمایشی متن آزمایشی متن آزمایشی
    }\end{center}
    };
    \node [block,text width=9cm, below=of A, ] (b)  {\vspace{-0.5cm}
    \begin{center}
    \rl{
    متن آزمایشی متن آزمایشی متن آزمایشی متن آزمایشی متن آزمایشی
    }\end{center}
    }[->]
    child{
    node [block,text width=3cm,, ] (c)  {\vspace{-0.5cm}
    \begin{center}
    \rl{
    متن آزمایشی متن آزمایشی
    }\end{center}
    }}
    child{
    node [block,text width=3cm, ] (d)  {\vspace{-0.5cm}
    \begin{center}
    \rl{
    متن آزمایشی متن آزمایشی
    }\end{center}
    }};
    % Connect nodes
    \draw [->] (A) -- node {آ} (b);
\end{tikzpicture}
\end{document}

نتیجه به صورت زیر خواهد بود:

enter image description here

پاسخ داده شده مرداد 10, 1395 توسط یوسف (1,642 امتیاز)
انتخاب شده مرداد 11, 1395 توسط پروین نقی‌زاده
+1 رای

بهتر است از بسته tikz به جای tikzcd استفاده کنید.
در آدرس
http://www.texample.net/tikz/examples/

نمونه‌های خوبی برای فلوچارت وجود دارد.
می‌توانید از آن استفاده کنید.

پاسخ داده شده مرداد 10, 1395 توسط حسن قربانزاد (1,607 امتیاز)
...
