نحوه رسم جدول دلخواه در زی پرشین

Question

درخواست

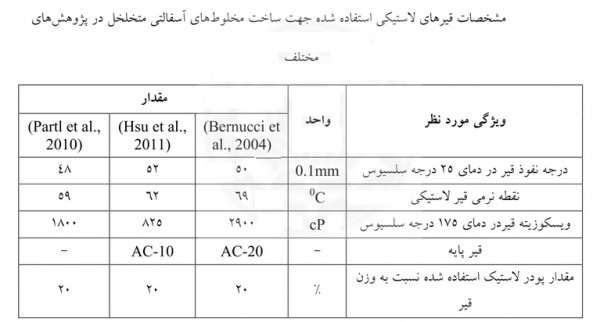

خیلی سعی کردم جدولی که عکسشو براتون میفرستم در لاتک رسم کنم،ولی نشد. اگه میشه بفرمایید که چگونه و با کدی رسم میشه.

Answer 1

جدول شما را به صورت زیر رسم کردم:

\documentclass{article}
\usepackage{multirow}
\usepackage{xepersian}
\begin{document}
\begin{table}
\centering
\caption{مشخصات قیرهای}
\begin{tabular}{|c|c|c|c|c|}
\hline
ویژگی		&
\multirow{2}{*}{واحد}	&	\multicolumn{3}{c|}{مقدار}
\\
\cline{3-5}
&	&	br	&	hsu	&	part
\\
\hline
درجه نفوذ	&	$0.1 mm$	&	50	&	52	&	48
\\
\hline
درجه نفوذ	&	$0.1 mm$	&	50	&	52	&	48
\\
\hline
درجه نفوذ	&	$0.1 mm$	&	50	&	52	&	48
\\
\hline
درجه نفوذ	&	$0.1 mm$	&	50	&	52	&	48
\\
\hline
\end{tabular}
\end{table}
\end{document}

تکمیلش با خودتان.

Comments

ممنون آقای بیات عزیز
فقط من کامل کردم
ولی جدول به شکل زیر ظاهر شد
فقط چند سوال:
1-من وقتی از کلمات انگلیسی استفاده میکنم درست ظاهر نمیشه
2-من اگر بخوام فونت فقط این جدولو عوض کنم چه باید بکنم
3-من بجای درصد در ردیف آخر میخواستم علامت درصد بگذارم،ولی هرچه تلاش کردم نشد
4-جدولم خارج از صفحه میرود
‎\begin{table}
\centering
\caption{مشخصات قیرهای لاستیکی استفاده‌شده جهت ساخت مخلوط‌های آسفالتی متخلخل در پژوهش‌های مختلف}
\begin{tabular}{|‎c||‎c|‎c|c|‎c‎|}
\hline
ویژگی مورد نظر       &
\multirow{2}{*}{واحد}   &   \multicolumn{3}{c|}{مقدار}
‎\\‎
\cline{3-5}
‎&   &  ‎\lr ‎‎
‎  Bernucci et al., 2004 ‎‎
‎  &    ‎Hsu ‎et ‎al., ‎2011 ‎‎
‎&   ‎Partl ‎et ‎al., ‎2010‎
‎\\‎
\hline
درجه نفوذ قیر در دمای 25 درجه سلسیوس   &   $0.1 mm$    &   50  &   52  &   48
\\
\hline
نقطه نرمی قیر لاستیکی   &   $^{‎0‎}‎ ‎C‎‎$    &   ‎69‎  &   ‎6‎2  &   ‎59‎
\\
\hline
ویسکوزیته قیر در دمای 175 درجه سلسیوس   &   ‎‎$‎‎ ‎cP‎$    &   ‎2900‎  &   ‎825‎  &   ‎1800‎
\\
\hline
قیر پایه   &   $ -$    &   ‎AC‎-20‎  &   AC-10  &   -
\\
\hline
‎‎پودر لاستیک استفاده‌شده نسبت به وزن قیر   &   درصد    &   ‎20‎‎  &   ‎20‎  &   ‎20‎‎
\\
‎\hline‎
‎\end{tabular}
\end{‎table}

نظر داد 27 شهریور 1395

توسط amin_taleghani (5 امتیاز)

---

کدهای شما پر از کاراکترهای مخفی است. اینجا http://qa.parsilatex.com/3608 را بخوانید و پس از رفع مشکل دوباره کدها را ارسال کنید.

نظر داد 27 شهریور 1395

توسط ایمان بیات (3.7k امتیاز)

---

۱- کلمات انگلیسی را در \lr{} قرار دهید نه اینکه \lr خالی قبل از آن بگذارید. یعنی کلمات در داخل {} قرار بگیرد.
۲- تعریف یک فونت و استفاده از آن به صورت محلی در این تالار فراوان است. با یک جست‌وجوی ساده پیدا می‌کنید.
۳- به صورت  $\%$ قرار دهید مشکل حل می‌شود.
۴- شاید متنتان طولانی شده و باید آن را از جای مناسب بشکنید. (رسم جدول در ویکی را ببینید). سه خانه آخر را به جای c قرار دهید p{1.75cm} تا درست شود. یعنی \begin{tabular}{|c||c|p{1.75cm}|p{1.75cm}|p{1.75cm}|}
نکته ۱: از ویرایشگرهایی مانند Texworks استفاده کنید تا مشکل کاراکترهای مخفی پیش نیاید و تمام خطاهای کدتان با مکان آن خطا را نشان دهد.
نکته ۲: اگر پاسخ سؤالتان را دریافت می‌کنید با انتخاب آن به عنوان بهترین پاسخ سؤال را ببندید.

ویرایش شده 27 شهریور 1395 توسط ایمان بیات

نظر داد 27 شهریور 1395

توسط ایمان بیات (3.7k امتیاز)
