رسم خط افقی در نمودار با استفاده از بسته pgfplots

0 رای
68 بازدید

با سلام . من می‌خواستم خط y = 2 را هم در نمودار زیر رسم کنم. ممنون میشم اگه راهنماییم کنین

\documentclass[12pt]{article}‎‎‏
‎\usepackage{pgfplots}‎‎
\begin{document}
\begin{tikzpicture}‎
\begin{axis} ‎[‎
axis y line = middle, axis x line = middle,‎‎
xmin = 0‎, ‎xmax = 1000‎, ‎ymin = 0, ‎ymax =2.5‎, ‎domain ‎=min-max,‎
width = 12cm, height = 9cm,  ‎‏‎
xlabel = { ‎$‎ n- number iteration ‎$‎‎}‎, y‎‎label = ‎{‎$‎ x‎_{n}‎$‎‎‎ ‎‎‎},‎
]‎‎
\addplot‏ [domain=‎‎‎‎0:1000‎]{((5/4) - (5/((2*x) + 4)))/((5/8) - (1/((2*x) +4))) ‎ ‎‎‎‎‎};‏‎
\end{axis}‎
\end{tikzpicture}

\end{document}‎
سوال شده مهر 16, 1395 توسط somaye1363 (9 امتیاز)
برچسب گذاری دوباره مهر 17, 1395 توسط وحید دامن‌افشان

1 پاسخ

0 رای

بهترین پاسخ

می توان با دادن مختصات نقاط نیز خط رسم کرد

\addplot[red]
coordinates{
    (0,2)
    (100,2)
}; \label{y=2}

به منظور رسم چند تابع در یک دستگاه نیز کافی است تابع ها را یکی پس از دیگری فراخوانی نمایید:

\addplot [domain=0:100]{((5/4) - (5/((2*x) + 4)))/((5/8) - (1/((2*x) +4)))};

\addplot[red]
coordinates{
    (0,2)
    (100,2)
}; \label{y=2}

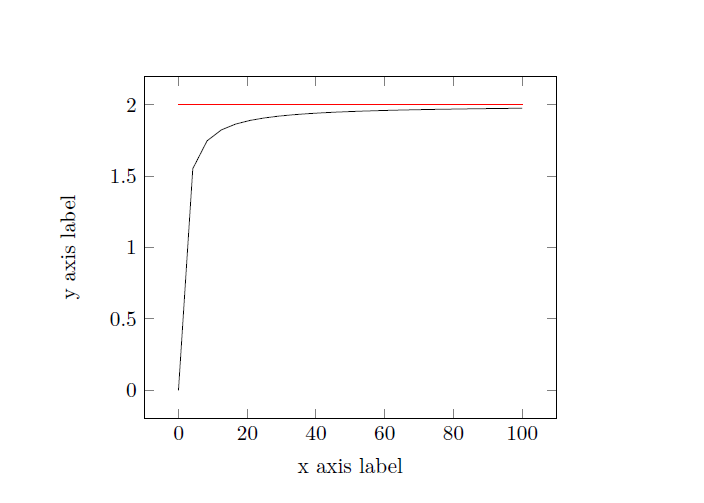

enter image description here

به عنوان مثالی کامل تر

\documentclass{article}

%     UNITS
\usepackage{siunitx}
\sisetup{per=slash, load=abbr}

%     GRAPHICS
\usepackage{tikz}
\usepackage{pgfplots}
\pgfplotsset{width=7cm,compat=1.3}

\begin{document}

\begin{tikzpicture}
\pgfplotsset{
    scale only axis,
    scaled x ticks=base 10:3,
    xmin=0, xmax=0.06
}

\begin{axis}
[
  axis y line*=left,
  ymin=0, ymax=80,
  xlabel=x-axis,
  ylabel=y-axis 1,
]
\addplot[smooth,mark=x,red]
  coordinates{
    (0,68.6)
    (0.0148,72)
    (0.0295,68.6)
    (0.0441,53.4)
    (0.059,22.8)
}; \label{plot_one}
\addlegendentry{plot 1}
\addplot[smooth,mark=o,green]
  coordinates{
    (0,60)
    (0.0148,65)
    (0.0295,73)
    (0.0441,49)
    (0.059,19)
}; \label{plot_two}
\addlegendentry{plot 2}
\end{axis}

\begin{axis}[
  axis y line*=right,
  axis x line=none,
  ymin=0, ymax=100,
  ylabel=y-axis 2
]
\addlegendimage{/pgfplots/refstyle=plot_one}\addlegendentry{plot 1}
\addlegendimage{/pgfplots/refstyle=plot_two}\addlegendentry{plot 2}
\addplot[smooth,mark=*,blue]
  coordinates{
    (0,0)
    (0.0148,48)
    (0.0295,66)
    (0.0441,66)
    (0.059,45.0)
}; \addlegendentry{plot 3}
\end{axis}

\end{tikzpicture}
\end{document}

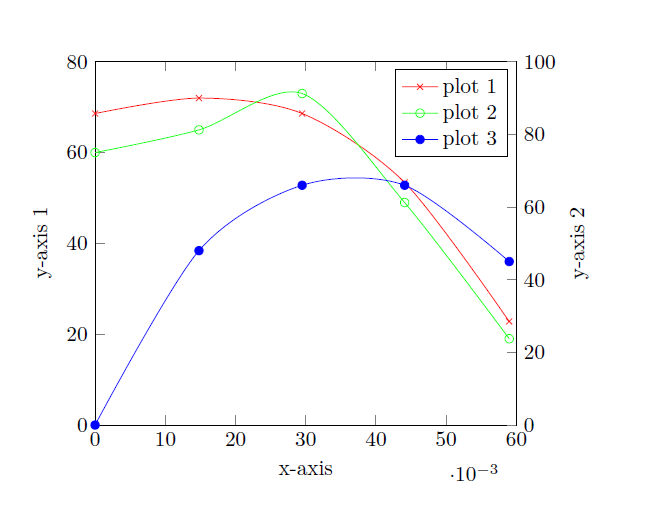

enter image description here

همچنین جهت مطالعه بیشتر می تونید به آرشیوpgfplots مراجعه کنید.

پاسخ داده شده مهر 16, 1395 توسط امین قاسمی (-261 امتیاز)
انتخاب شده مهر 16, 1395 توسط somaye1363
...
