سلام من میخواستم یه caption به نمودار رسم شده در محیط axis با پکیچ pgfplot بدم

0 رای
217 بازدید

سلام من میخواستم یه caption به نمودار رسم شده در محیط axis با پکیچ pgfplot بدم اما موفق نشدم لطفا راهنمایی نمایید.

فایل‌های پیوست
سوال شده آبان 21, 1395 توسط علیرضا محمدی (93 امتیاز)
ویرایش شده آبان 22, 1395 توسط وحید دامن‌افشان
آقای الهی
 سپاسگزارم
ممنون
امیدوارم موفق، پیروز و پاینده باشید.

1 پاسخ

0 رای

بهترین پاسخ

با سلام
از آنجایی که فایل vali.dat را پیوست نکرده اید، اجرای فایل کمینه ی پیوستی تان به خطا منجر می شود. اما با تغییر اندکی و در نظر نگرفتن این خطا، کدهایی به صورتی که در ادامه خواهد آمد تهیه شده است.
قبل از هر چیز باید عرض کنم که کد اول در صورتی جواب مورد نظر شما خواهد بود که منظور شما از اضافه کردن caption به نمودار، اضافه نمودن عنوان به یک شکل (figure) باشد:

\documentclass[12pt,a4paper]{report}
\usepackage{xcolor}
\usepackage{graphicx}
\usepackage{fixltx2e}
\usepackage{amsmath,amssymb,mathtools}
\usepackage{MnSymbol}
\usepackage{hyperref}
\usepackage{caption}
\usepackage{float}
\usepackage{ulem}
\usepackage{pgfplots}
\usepackage{xepersian}
\DeclareGraphicsExtensions{.pdf,.png,.jpg}
\settextfont{XB Zar}
\setdigitfont{XB Zar}
\definecolor{a}{RGB}{84,109,204}
\defpersianfont\myfont{IranNastaliq}
\newcommand{\myhyperref}[2]{\hyperref[#1]{#2\ref*{#1}}}
\hyphenation{MATLAB}
\begin{document}
\begin{figure}
\begin{center}
\begin{tikzpicture}
\begin{axis}
[
xlabel ={Time (second)},ylabel ={y(t)},xmin =0 , xmax =2,ymin =-1 ,ymax = 6,   xtick ={0,0.5,...,2},ytick ={-1,0,...,6}, xtick align = outside , ytick align = outside ,minor tick num =4,width  =10cm ,xlabel style = {font =\Large , color = red,at ={ (axis description cs: 0.5 , -0.05) } }
, ylabel style = {font =\Large , color = red }, yminorgrids , ymajorgrids ,      y grid style = {color =black,thin,dashed},xmajorgrids,xminorgrids,x grid style ={color =black,thick,solid},legend style ={inner xsep = 4mm,inner ysep = 5mm, fill =yellow,draw =blue}
]
\legend{y,dy}

\addplot [line width =1mm , color =blue!70!red , style =solid ]
(0,0)--(1,1);
\end{axis}
\end{tikzpicture}
\end{center}
\caption{عنوان شکل}
\label{fig:001}
\end{figure}
نمودار مورد نظر در شکل ‎\ref{fig:001}‎ نشان داده شده است.
\end{document}

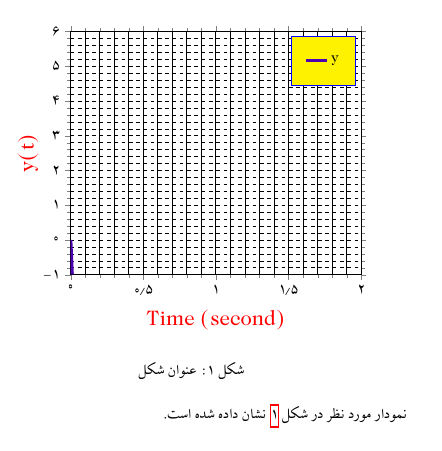

خروجی:
enter image description here
اما در صورتی که منظور شما عنوان دهی به شکل (figure) نیست، پیشنهاد می کنم از یک دستور node برای قرار دادن متنی برای عنوان نمودار مورد نظر خود در محیط tikzpicture و خارج از محیط axis استفاده نمایید:

\documentclass[12pt,a4paper]{report}
\usepackage{xcolor}
\usepackage{graphicx}
\usepackage{fixltx2e}
\usepackage{amsmath,amssymb,mathtools}
\usepackage{MnSymbol}
\usepackage{hyperref}
\usepackage{caption}
\usepackage{float}
\usepackage{ulem}
\usepackage{pgfplots}
\usepackage{xepersian}
\DeclareGraphicsExtensions{.pdf,.png,.jpg}
\settextfont{XB Zar}
\setdigitfont{XB Zar}
\definecolor{a}{RGB}{84,109,204}
\defpersianfont\myfont{IranNastaliq}
\newcommand{\myhyperref}[2]{\hyperref[#1]{#2\ref*{#1}}}
\hyphenation{MATLAB}
\begin{document}
\begin{center}
\begin{tikzpicture}
\begin{axis}
[
xlabel ={Time (second)},ylabel ={y(t)},xmin =0 , xmax =2,ymin =-1 ,ymax = 6,   xtick ={0,0.5,...,2},ytick ={-1,0,...,6}, xtick align = outside , ytick align = outside ,minor tick num =4,width  =10cm ,xlabel style = {font =\Large , color = red,at ={ (axis description cs: 0.5 , -0.05) } }
, ylabel style = {font =\Large , color = red }, yminorgrids , ymajorgrids ,      y grid style = {color =black,thin,dashed},xmajorgrids,xminorgrids,x grid style ={color =black,thick,solid},legend style ={inner xsep = 4mm,inner ysep = 5mm, fill =yellow,draw =blue}
]
\legend{y,dy}

\addplot [line width =1mm , color =blue!70!red , style =solid ]
(0,0)--(1,1);
\end{axis}
\node at (4,-2.5){\rl {یک عنوان مناسب برای نمودار}};
\end{tikzpicture}
\end{center}
\end{document}

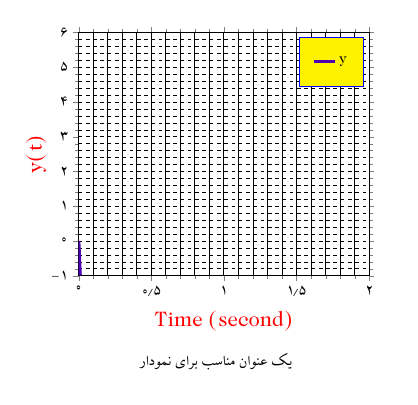

خروجی:
enter image description here

پاسخ داده شده آبان 21, 1395 توسط حمیدرضا الهی (180 امتیاز)
انتخاب شده آبان 21, 1395 توسط علیرضا محمدی
سلام من می‌خوام از این پکیج استفاده کنم میخواستم ببینم برای اسم سطر و ستون نمودار به جای time(secound) و y(t) متن فارسی میشه نوشت؟
سلام و روز بخیر.
در مورد فارسی نوشتن در قسمتی که فرمودید، کافیست به جای برچسب انگلیسی مورد نظر، برچسب فارسی دلخواه را (در صورت نیاز به همراه دستور \rl) بنویسید. برای مثال، به منظور تغییر برچسب
xlable={Time(second)}
می توانید از برچسب
xlabel ={\rl{عنوان فارسی}}
استفاده کنید.
عبارات فوق را در متن مورد نظر خود کپی نمایید تا مشکل راست چین و چپ چین در هنگام نمایش نداشته باشید.
پاینده و پیروز باشید.
...
