جابه‌جا کردن نام توابع در بالا و پایین فلش توابع

0 رای
67 بازدید

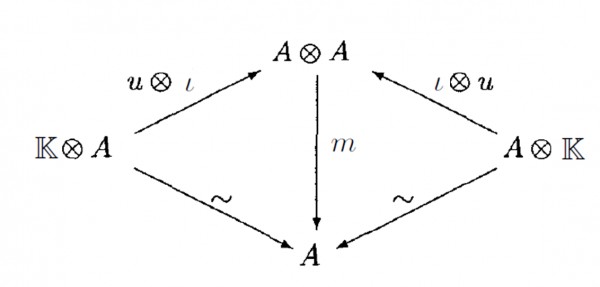

سلام ممنونم از شما نمودار رسم شد . نمودار مشابه ای را می خواهم رسم کنم ولی نام توابع دوتا از فلش های نمودار سمت داخل نمودار میفتند. چه تغییری در قسمت نام توابع بدهم که تغییر کند. ممنون
‎‎‎‎‎‎‎‎‎

فایل‌های پیوست
سوال شده آذر 6, 1395 توسط maryam.j (18 امتیاز)
برچسب گذاری دوباره آذر 7, 1395 توسط وحید دامن‌افشان

2 پاسخ

+1 رای

اگر از همان بسته tikz-cd برای ترسیم استفاده می‌کنید با تنظیم[swap] ‌می‌توانید مکان نوشته را روی پیکان تغییر دهید. برای مثال

\arrow{dl}{\sim}

یعنی یک فلش به پایین و چپ رسم کن و روی آن علامت ~ بگذار.

\documentclass{article}
\usepackage{amssymb}
\usepackage{tikz-cd}
\begin{document}
\[
\begin{tikzcd}
    &   A\arrow{dl}{\sim}\\
B   &   C
\end{tikzcd}
\]
\end{document}

نتیجه:
tickz-cd

اگر جای علامت مناسب نیست با swap جای آن را عوض می‌کنیم. یعنی:

\arrow[swap]{dl}{\sim}

نتیجه:
tikz-cd

کد کامل برای رسم شکل مورد نظر شما:

\documentclass{article}
\usepackage{amssymb}
\usepackage{tikz-cd}
\begin{document}
\[
\begin{tikzcd}[column sep=3em, row sep=1.5em]
&    A\otimes A \arrow{dd}{m}   &\\
\mathbb{K}\otimes A\arrow{dr}{\sim}\arrow{ur}{u\otimes l}   &&  A\otimes\mathbb{K} \arrow[swap]{ul}{l\otimes u}\arrow[swap]{dl}{\sim}\\
&    A  &
\end{tikzcd}
\]
\end{document}

نتیجه:
diagram

پاسخ داده شده آذر 6, 1395 توسط ایمان بیات (1,898 امتیاز)
ویرایش شده آذر 7, 1395 توسط ایمان بیات
آقای بیات در این‌گونه پاسخ‌ها اگر خروجی کد را همراه با کد قرار دهید بسیار عالی می‌شود.
ممنون از تذکرتان، حق با شماست. خروجی‌ها را قرار دادم.
بسیار عالی.
متشکرم
0 رای
پاسخ داده شده آذر 6, 1395 توسط پروین نقی‌زاده (708 امتیاز)
...
