مشکل در چگونگی رسم شکل پیوست‌شده

–1 رای
73 بازدید

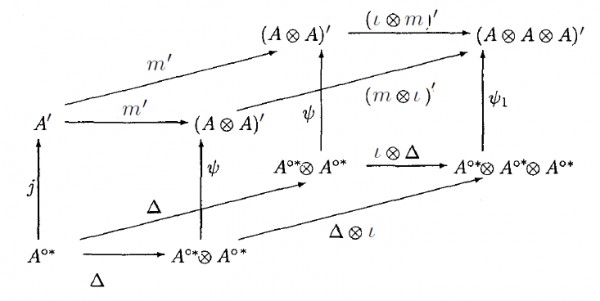

سلام یک نمودار پیچیده تو تزم دارم که نمی تونم رسمش کنم. اگه دستور رسمش میدونین کمکم کنین. ممنونم
و کمی متن بیشتر برای ارسال...

فایل‌های پیوست
سوال شده 3 بهمن 1395 توسط maryam.j (18 امتیاز)
ویرایش شده 5 بهمن 1395 توسط وحید دامن‌افشان

1 پاسخ

0 رای

بهترین پاسخ

با سلام

رسم این شکل بسیار ساده است. من قسمتی از آن را رسم کردم، کامل کردن آن به عهده خودتان

\documentclass{article}
\usepackage{amsmath}
\usepackage{tikz}
\begin{document}

\begin{tikzpicture}
\node at (0,0)(a){$A^{o*}$};
\node at (3,0)(b){$ A^{o*}\otimes A^{o*}$};
\node at (3,4)(c){$ (A\otimes A)'$};
\node at (10,3)(d){$A^{o*}\otimes A^{o*}\otimes A^{o*}$};
\draw [->,thick] (a)--(b)node[midway,sloped,right,below]{$\Delta$};
\draw [->,thick] (b)--(c)node[midway,sloped,right,right,rotate=-90]{$\psi$};
\draw [->,thick] (b)--(d)node[midway,sloped,right,below]{$\Delta\otimes l$};
\end{tikzpicture}

\end{document}

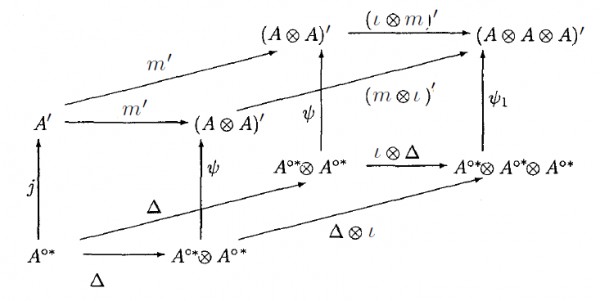

enter image description here

پاسخ داده شده 4 بهمن 1395 توسط یوسف (1,630 امتیاز)
انتخاب شده 4 بهمن 1395 توسط maryam.j
...
