نحوه کشیدن نمودار توالی در لاتک

0 رای
103 بازدید

با سلام و احترام

من قصد دارم توسط لاتک نمودار توالی رسم کنم
برای این منظور از sequencediagram استفاده کرده‌ام (البته اصراری بر استفاده از این بسته ندارم و اگر کد دیگری مد نظر است بفرمایید)

چگونه می‌توان در نمودار توالی (sequence diagram) از انتهای یک خط به ابتدای خط دیگر، فلشی ترسیم نمود؟

% arara: pdflatex
% arara: clean1
% arara: clean: { files: [ Commands.aux , .main.ptd , TP.aux] }
 \documentclass{article}
 \usepackage[a3paper,landscape]{geometry}
\usepackage{pgf-umlsd}
\usepackage{tikz}
\usetikzlibrary{shapes,arrows}
\usepackage{xcolor}
    \definecolor{ultramarine}{rgb}{0.91, 1.0, 1.0}

\begin{document}

  \centering
    \scalebox{1}
    {  \begin{sequencediagram}
    \newthread{A}{\shortstack{\begin{tikzpicture}
\node [fill=ultramarine,draw=black,thick ,align=center] {A };
\end{tikzpicture}}}
    \newinst{B}{\shortstack{\begin{tikzpicture}
\node [fill=ultramarine,draw=black,thick ,align=center] {B };
\end{tikzpicture}}}
    \newinst{C}{\shortstack{\begin{tikzpicture}
\node [fill=ultramarine,draw=black,thick ,align=center] {C };
\end{tikzpicture}}}

\begin{messcall}{A}{ A2B }{B}
 \end{messcall}

\begin{messcall}{B}{B2C }{C}
\end{messcall}
  \end{sequencediagram}
  }
\end{document}

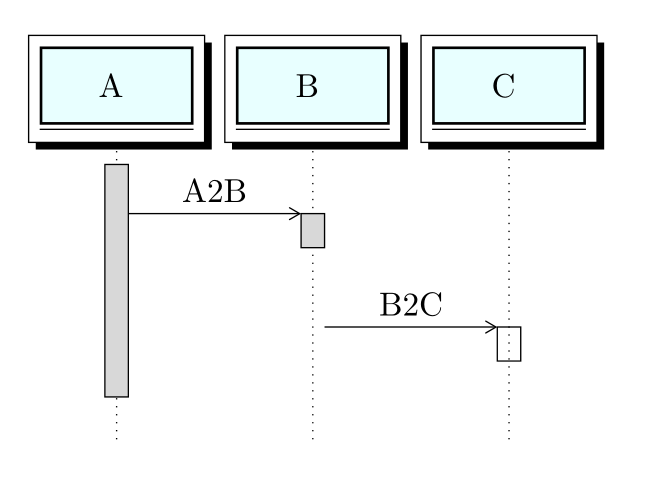

خروجی فعلی به صورت زیر است:

enter image description here

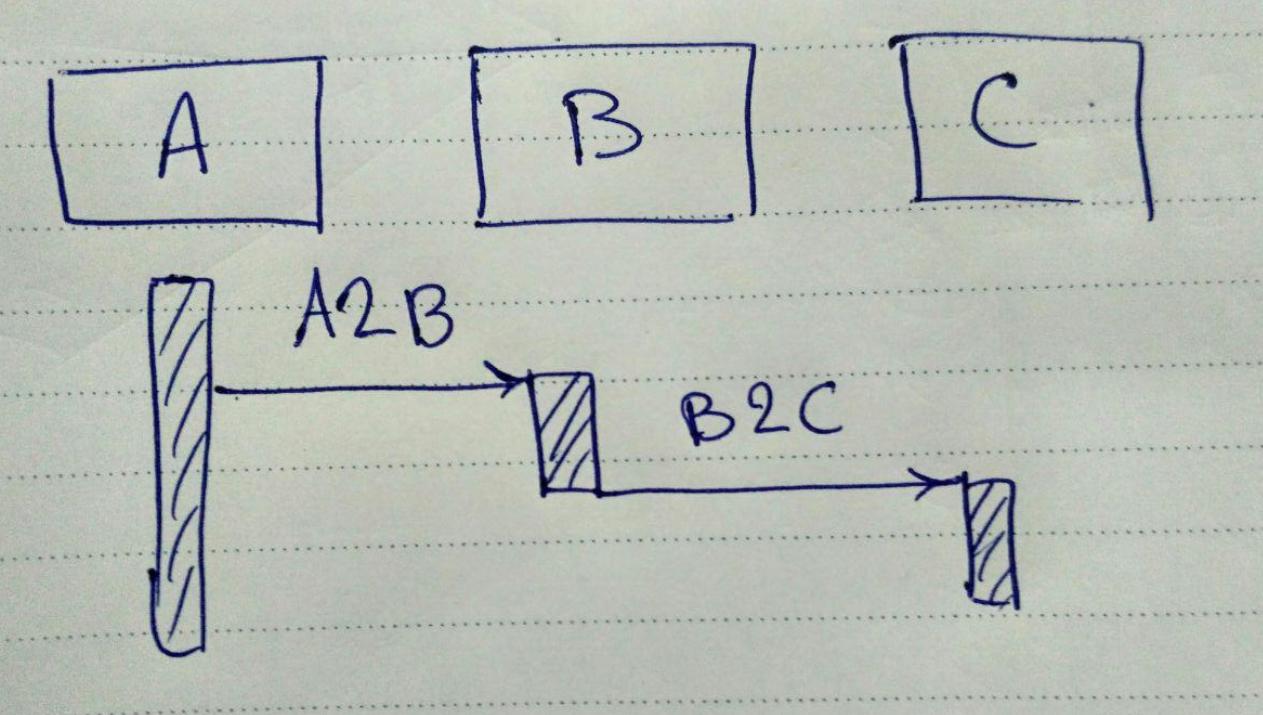

اما آنچه مد نظر من است، شکل زیر است:
enter image description here

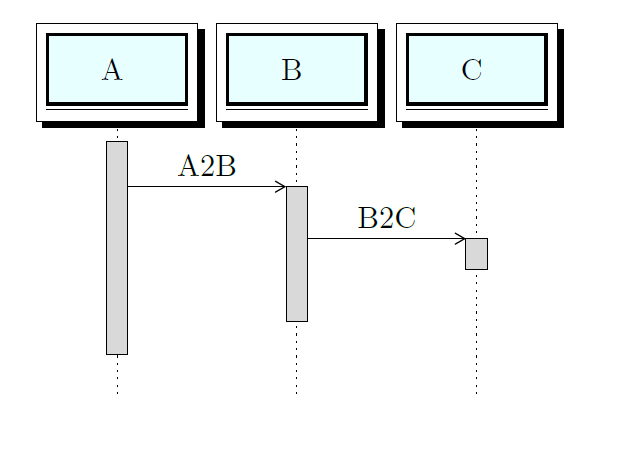

ضمنا کدی که آقای بیات اضافه کردند، خروجی زیر را می‌دهد که هنوز با آنچه مد نظر است فاصله دارد به خصوص اگر نمودار توالی ادامه پیداکند، خط سمت چپ نیز طویل‌تر ! خواهد شد.
enter image description here

سوال شده 7 بهمن 1395 توسط حسین بهبودی (787 امتیاز)
ویرایش شده 11 بهمن 1395 توسط حسین بهبودی
باسلام. این messcal معمولا برای دیاگرام‌های UML استفاده می‌شود و حتما باید از یک Box شروع شود. یعنی شما باید سر خط یک Box نیز بگذارید.
درست می‌فرمایید.
الان سر خط (بالاتر از فلش) یک باکس هست
من میخاهم از ادامه آن کشیده شود

2 پاسخ

0 رای

بهترین پاسخ

با احترام و درود

کد زیر این کار را انجام می‌دهد:

% arara: xelatex
% arara: clean1
\documentclass{article}
\usepackage{msc}

\usepackage{xepersian}
\settextfont{XB Niloofar}

\begin{document}

\begin{latin}
\begin{msc}{Example}
\setlength{\envinstdist}{1.5\envinstdist}
\declinst{i}{}{i}
\declinst{j}{}{j}

\regionstart{activation}{i}
\nextlevel[3]
\regionend{i}
\mess{\rl{یک پیغام}}{i}{j}
\regionstart{activation}{j}
\nextlevel
\regionend{j}
\nextlevel
\end{msc}
\end{latin}

\end{document}

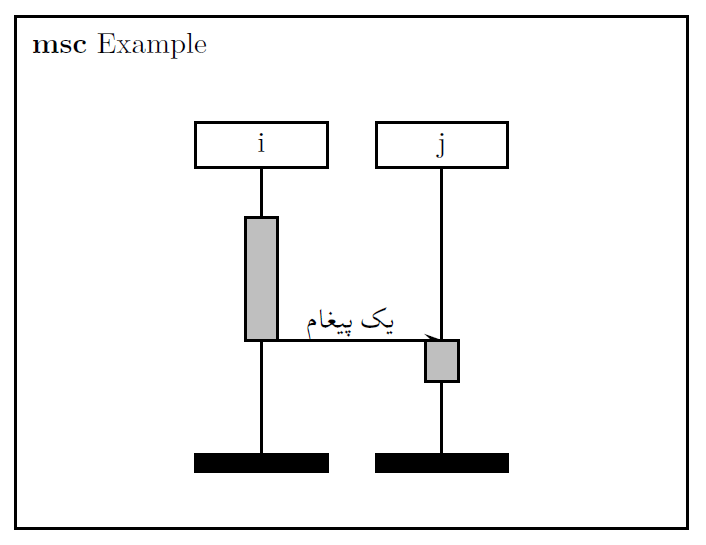

خروجی:
enter image description here

پاسخ داده شده 14 بهمن 1395 توسط حسین بهبودی (787 امتیاز)
0 رای

چهار خط آخر قبل از پایان نمودار توالی را به این صورت تغییر دهید:

\begin{messcall}{A}{ \rl{فشار می‌دهد.} }{B}
\begin{messcall}{B}{ \rl{لامپ سبز روشن می‌شود.} }{G1}
\end{messcall}
\end{messcall}

آیا نتیجه مطلوب است؟

پاسخ داده شده 10 بهمن 1395 توسط ایمان بیات (1,898 امتیاز)
از حسن توجهتان ممنون
اما آنچه مد نظر من است متفاوت است
با این کار، خط سمت چپ به ازای هر استپ، پایین‌تر می‌آید
سوال را اصلاح کردم
ملاحظه بفرمایید
من راهنمای بسته pgf-umlsd را مطالعه کردم ولی چیزی پیدا نشد. با دستورات \postlevel و \prelevel می‌توان به حالت مطلوب شما نزدیک شد ولی باز هم دقیقاً آن چیزی که رسم کرده‌اید نمی‌شود. پیشنهادم این است که با بسته TikZ خودتان شکل را رسم کنید تا دستتان باز باشد.
 در هر حال این را هم امتحان کنید.
\begin{messcall}{A}{ \rl{فشار می‌دهد.} }{B}
\postlevel
\end{messcall}
\prelevel\prelevel
\begin{messcall}{B}{ \rl{لامپ سبز روشن می‌شود.} }{G1}
\end{messcall}
(همان چهار خط آخر)
ممنون
من هم راهنما را خوانده بودم گفتم شاید به روشی بشود
به هر حال زحمت کشیدید
...
