کشیدن یک دیاگرام با displaymath و xymatrix

0 رای
738 بازدید

این شکل رو چجوری می‌تونم تو خروجی داشته باشم؟ کپشن زیرش رو هم میخام تو خروجی به من نمایش بدهد
شکل و تو پیوست فزستادم

فایل‌های پیوست
سوال شده اردیبهشت 5, 1397 توسط رسول پیام (28 امتیاز)
برچسب گذاری دوباره اردیبهشت 8, 1397 توسط وحید دامن‌افشان

1 پاسخ

+2 رای

بهترین پاسخ

سلام
بسته‌ی زیر مشکل شما را برطرف می‌کند:

\usepackage[all]{xy}

دستوراتتون مطابق زیر است:

\documentclass[12pt]{article}
\usepackage[all]{xy}
\usepackage[logo=on,
inlinemathdigits=persian,%
displaymathdigits=persian%
]{xepersian}
\settextfont[Scale=1.2]{IRZar}
\settextdigitfont[Scale=.9]{Yas}
\setmathdigitfont[Scale=.9]{PGaramond}
\begin{document}
\null\vfill
\[
\xymatrix{
&A \ar[rr]\ar[dl] &&\ B \ar[dl]\ar[dlll] \\
D  && C \ar[ll]\ar[ul]& }
\]
\end{document}

توجه کنید که این سیستم همان سیستم آرایه‌چینی در ماتریس است. آرایه‌ها با یک امپرسنت (&) از هم جدا می‌شوند. l به معنای چپ (left) و r به معنای راست (right) نیز u به معنای بالا (up) و d به معنای پایین (down)، همان آپشن‌های این سیستم هستند.

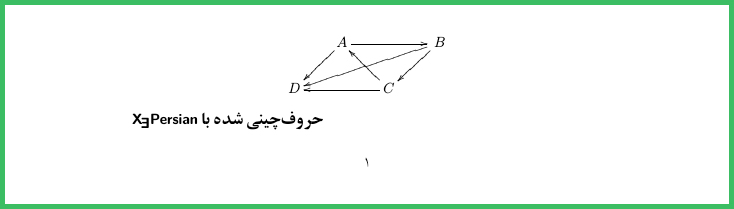

و اینم خروجی شما با تکلایو 2017:


enter image description here


موفق باشید.

پاسخ داده شده اردیبهشت 5, 1397 توسط شاپور مددپور (8,657 امتیاز)
انتخاب شده اردیبهشت 6, 1397 توسط رسول پیام
...
