رسم ماتریس با یک حرف لاتین بزرگ در وسط آن

0 رای
351 بازدید

چگونه می‌توان یک ماتریس مربعی که نام آن با یک حرف بزرگ در وسط آن نمایش داده شده رسم کرد و همچنین ابعاد ماتریس به صورت فلش در بیرون آن نشان داده شود، مطابق شکل زیر:


enter image description here

حاصل تلاشم ضمیمه شد، مشکل این است که فلش‌ها دو جهته نیستند و اندازه آن‌ها از ماتریس بزرگ‌تر است. همچنین ماتریس به طور کامل مربعی نیست.

فایل‌های پیوست
سوال شده مرداد 8, 1397 توسط بابک خوش‌نویس (5 امتیاز)
ویرایش شده مرداد 8, 1397 توسط بابک خوش‌نویس
لطفا حاصل تلاش خود را برای این سوال به صورت فایل کمینه بگذارید.
انجام شد.

1 پاسخ

0 رای

من با استفاده از tikzmark آن را رسم کرده ام. کد به صورت زیر است:

\documentclass{article}
\usepackage{amsmath}
\usepackage{graphicx}
\usepackage{tikz}
\usetikzlibrary{calc,tikzmark}
\begin{document}
\newcommand{\mymatrix}{
$\left[ \begin{matrix}
\tikzmark{AAA} & & \tikzmark{BBB} \\
& \scalebox{2}{\textbf{D}} &   \\
\tikzmark{CCC}& & \\
\end{matrix} \right]$

\begin{tikzpicture}[overlay,remember picture]
    \draw[arrows=<->]
    ( $ (pic cs:AAA) +(-1mm,2.7ex) $ ) --
    ( $ (pic cs:BBB) +(1mm,2.7ex) $ ) node[midway,above] {$n$};
      \draw[arrows=<->]
    ( $ (pic cs:AAA) +(-2.5ex,3mm) $ ) --
    ( $ (pic cs:CCC) +(-2.5ex,-1mm) $ )  node[midway,left] {$n$};
\end{tikzpicture}}

This is may matrix: \quad \mymatrix
\end{document}

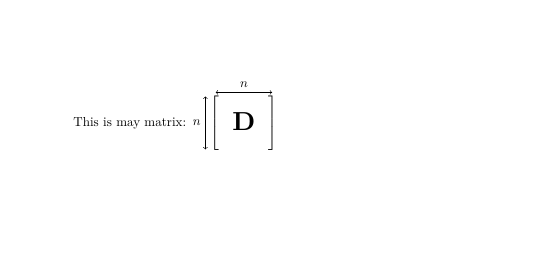

دستور \mymatrix آن را نشان می دهد. خروجی به صورت زیر است:
enter image description here
موفق باشید.

پاسخ داده شده مرداد 8, 1397 توسط rezaeian (733 امتیاز)
بسیار سپاسگزارم
...
