قرار دادن عکس در مقابل فرمول

Question

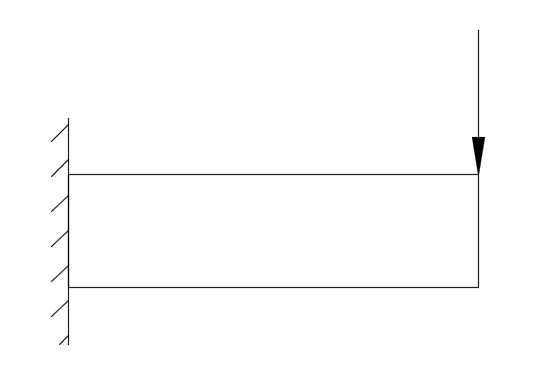

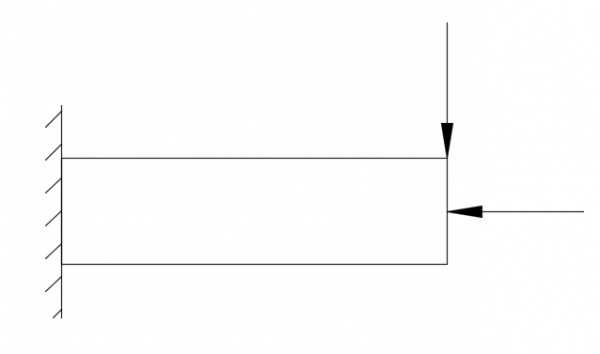

با توجه به شکلی که در پایین قرار داده شده است. میخواهم عکس هایی را در داخل آکولاد به همراه فرمول هایی که در فایل کمینه نوشته شده است قرار دهم. کدی که برای درست کردن آرایه ها استفاده شده به شکل زیر است. در حقیقت میخواهم کنار هر کدام از این فرمول ها به ترتیب عکس هایی که در پیوست قرار داده ام را بگذارم ولی به گونه ای که به شکل مناسبی کنارهم قرار گیرند یعنی به صورتی که وسط عکس فرمول قرار بگیرد

\begin{align*}
Approximate\begin{cases}\includegraphics[scale=0.2]{Shape-1} V_{c}=\upsilon_{c}b_{w}d \\
\includegraphics[scale=0.2]{Shape-2}V_{c}=\upsilon_{c}b_{w}d(1+\dfrac{N_{u}}{12A_{g}})\\
\includegraphics[scale=0.2]{Shape-3}V_{c}=\upsilon_{c}b_{w}d(1-\dfrac{N_{u}}{3A_{g}})
\end{cases}
\end{align*}

Answer 1

سلام

---

من از ترکیب محیط‌های داخلی الایند و جعبه‌ی رایزدبوکس استفاده کرده‌ام. انشاالله که منظور شما رو درست متوجه شده باشم. (تنظیم سایز عکس‎ها فرضی است)
کد شما به صورت زیر است:

---

\documentclass{article}
\usepackage{amsthm,amssymb}
\usepackage[fleqn]{amsmath}
\usepackage{tikz}
\usetikzlibrary{calc}
\newcommand{\tikzmark}[1]{\tikz[baseline,remember picture] \coordinate (#1) {};}
\usepackage{mathtools}
\usepackage{xepersian}
\usepackage{xepersian-mathsdigitspec}
\settextfont[Scale=1.3]{B Nazanin}
\begin{document}
\[\mathrm{Approximate}\left\lbrace
\begin{aligned}
 &\includegraphics[scale=0.8]{1}&& \raisebox{.9cm}{$V_{c}=\upsilon_{c}b_{w}d$} \\
&\includegraphics[scale=0.8]{1}&&\raisebox{.9cm}{$V_{c}=\upsilon_{c}b_{w}d(1+\dfrac{N_{u}}{12A_{g}})$}\\
&\includegraphics[scale=0.8]{2}&&\raisebox{.8cm}{$V_{c}=\upsilon_{c}b_{w}d(1-\dfrac{N_{u}}{3A_{g}})$}
\end{aligned}
\right.
\]
\end{document}

---

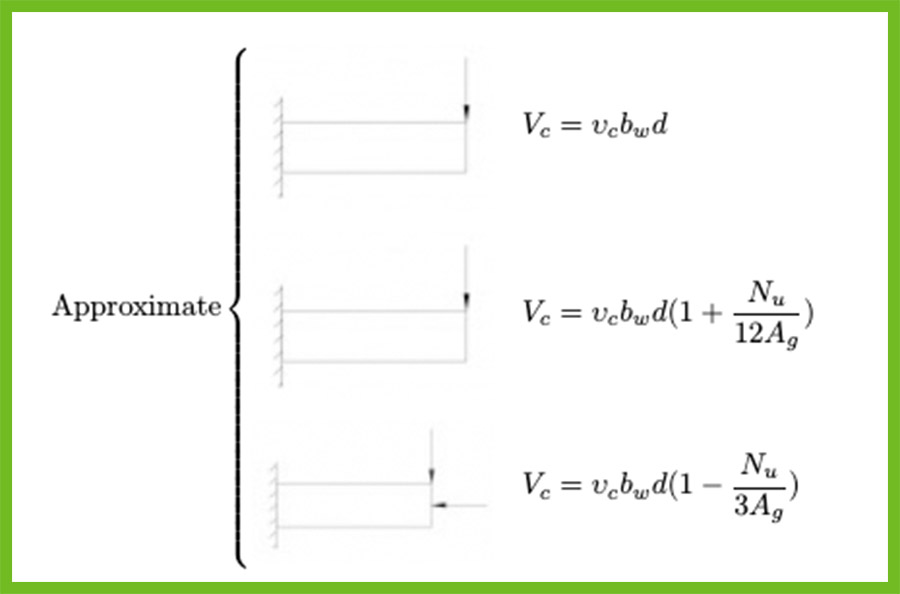

و خروجی شما با نسخه‌ی اولیه‌ی تکلایو 2019 به صورت زیر است.

---

موفق باشید.

Comments

ممنون، بله دقیقا همین منظورم بود. تشکر

---

درود بر شما
