تنظیم محل عکس در کلاس مقاله (عکس در وسط ستون قرار می گیرد و بالا و پایین آن با متن پر نمی شود)

Question

سلام
در فایل پیوست دو عکس وجود دارد که من با محل عکس دوم مشکل دارم. با وجود اینکه برای هر دو عکس اول و دوم از دستورهای مشابه استفاده کردم ولی عکس اول خیلی مرتب در یک گوشه از ستون سمت چپ قرار گرفته و زیر آن با متن پر شده است، در حالی که عکس دوم در وسط ستون سمت راست قرار گرفته و بالا و پایین عکس جای خالی وجود دارد. چطور می تونم محل عکس دوم را به یک طرف ستون (بالا یا پایین) منتقل کنم و بقیه ستون را با متن پر کنم؟

    \documentclass[twocolumn]{article}
\usepackage[top=3cm,right=2.85cm,bottom=2.5cm,left=2.5cm]{geometry}
\usepackage{picinpar,graphicx}
\usepackage{caption}
\usepackage{subfigure}
\setlength\parindent{0mm}

\begin{document}
\section{Introduction}
\begin{figure}
\centering
\subfigure[some captionA.]{
\includegraphics[width=.5\textwidth]{FigureA}
}
\subfigure[Some caption B.]{
\includegraphics[width=.5\textwidth]{FigureB}
}
\caption{some caption.}
\end{figure}
\ptext
\begin{figure}
\centering
\subfigure[Some caption A\cite{volakis2010small}.]{
\includegraphics[width=.5\textwidth]{FigureA}
    \label{PIFA2}
}
\subfigure[Some caption B \cite{hozouri2007multi}.]{
\includegraphics[width=.5\textwidth]{FigureA}
    \label{antenna_Hozouri}
}
\caption{somthing.}
\label{Hozouri}
\end{figure}
\ptext
\section{Therd}
\ptext
 It is a test \cite{best2003significance}.  It is a test\cite{geyi2000foster}. It is a test\cite{yaghjian2005impedance}
\begin{figure}
\centering
\subfigure[Some caption A\cite{volakis2010small}.]{
\includegraphics[width=.5\textwidth]{FigureB}
    \label{PIFA2}
}
\subfigure[Some caption B \cite{hozouri2007multi}.]{
\includegraphics[width=.5\textwidth]{FigureA}
    \label{antenna_Hozouri}
}
\caption{somthing.}
\label{Hozouri}
\end{figure}

\bibliography{My_Reference_scholarGoogle00.bib}
\bibliographystyle{ieeetr}
\end{document}

توی یک پست دیگه خواهم پرسید که چرا عکس سوم وسط مراجع قرار گرفته.

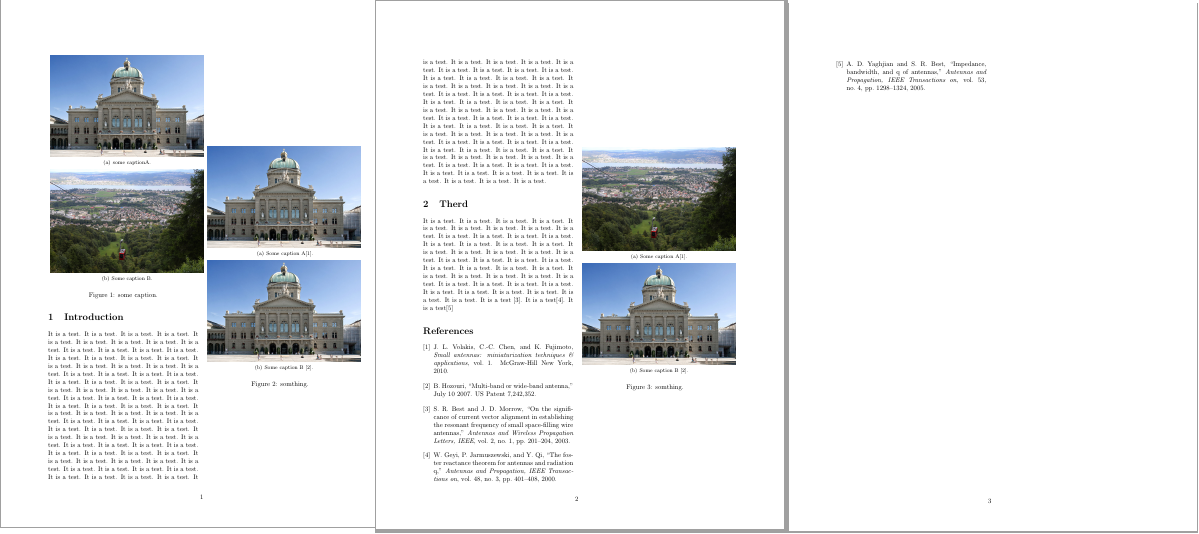

این هم عکس خروجی من هست:

فایلم را به خاطر حجم بالایی که داشت، قبول نمی کرد و پیغام می داد که سرور مشغوله.. بهر حال فایل را بهش خوروندم! مشکل جای عکس بعد از مراجع هم با لینک هایی که دادین، حل شد ولی همپنان نمی دونم چرا ستون دوم مرتب نمی شه.
با سپاس

Comments

کدوم فایل پیوست؟
بهتر است پاسخهای زیر را ببینید:
http://qa.parsilatex.com/29531

http://qa.parsilatex.com/22849/

Answer 1

سلام

---

الگوریتم پیاده کردن عکس‌ها در تک از قوانین خاصی تبعیت می‌کند. عوامل زیادی در این پیاده‌سازی نقش دارند که مجال گفتنشون نیست. همان‌طور که قبلا در قسمت نظرات به شما عرض کردم آپشن H از بسته‌ی float به شما این امکان را می‌دهد که عکس شما در محل دلخواه شما پیاده‌سازی شود. در واقع محدودیت‌ها را نادیده می‌گیرد.

---

دستورات شما مطابق زیر است:

---

\documentclass[twocolumn]{article} \usepackage[top=3cm,right=2.85cm,bottom=2.5cm,left=2.5cm]{geometry} \usepackage{picinpar,graphicx} \usepackage{lipsum} \usepackage{float} \usepackage{caption} \usepackage{subfigure} \setlength\parindent{0mm} \begin{document} \section{Introduction} \begin{figure}[H] \centering \subfigure[some captionA.]{ \includegraphics[width=.5\textwidth]{1} } \subfigure[Some caption B.]{ \includegraphics[width=.5\textwidth]{2} } \caption{some caption.} \end{figure} \lipsum[1] \begin{figure}[H] \centering \subfigure[Some caption A\cite{volakis2010small}.]{ \includegraphics[width=.5\textwidth]{3} \label{PIFA2} } \subfigure[Some caption B \cite{hozouri2007multi}.]{ \includegraphics[width=.5\textwidth]{4} \label{antenna_Hozouri} } \caption{somthing.} \label{Hozouri} \end{figure} \lipsum[2] \section{Therd} \lipsum[3] It is a test \cite{best2003significance}. It is a test\cite{geyi2000foster}. It is a test\cite{yaghjian2005impedance} \begin{figure}[H] \centering \subfigure[Some caption A\cite{volakis2010small}.]{ \includegraphics[width=.5\textwidth]{5} \label{PIFA2} } \subfigure[Some caption B \cite{hozouri2007multi}.]{ \includegraphics[width=.5\textwidth]{6} \label{antenna_Hozouri} } \caption{somthing.} \label{Hozouri} \end{figure} \bibliography{My_Reference_scholarGoogle00.bib} \bibliographystyle{ieeetr} \end{document}

---

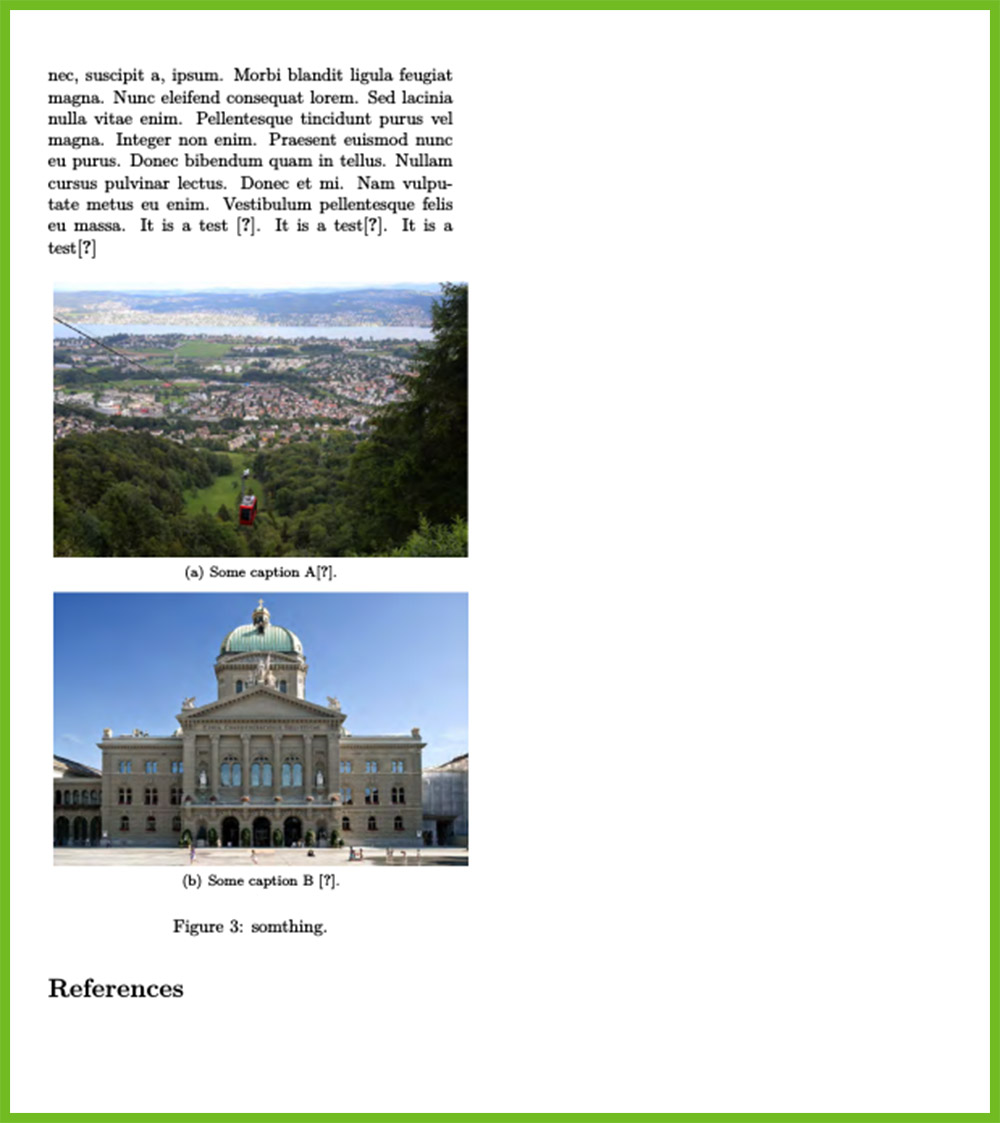

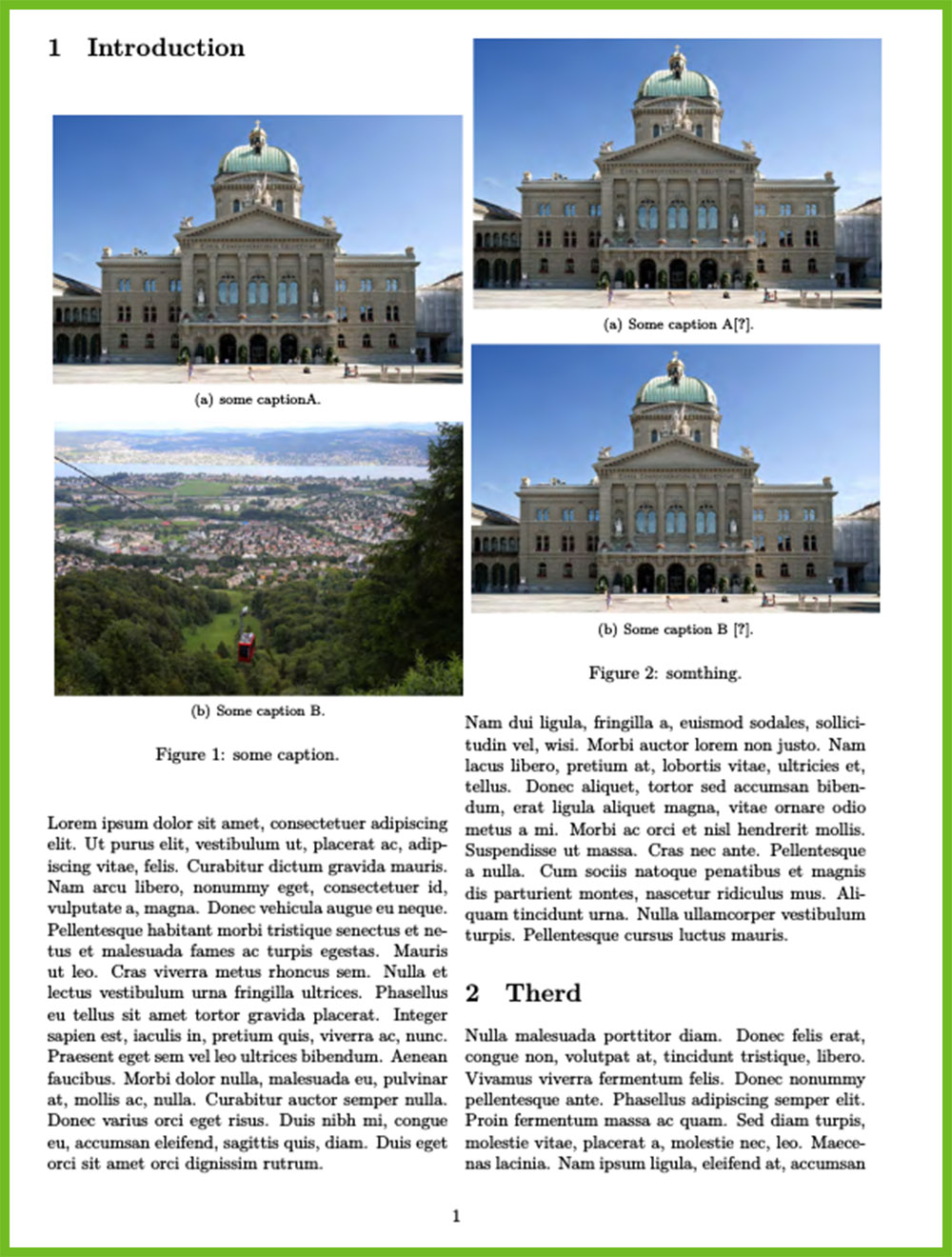

خروجی‌های زیر را دارید:

---

---

---

توجه کنید که در تصویر مرجعی وجود ندارد و به این دلیل است که مراجع شما را بنده در اختیار نداشتم.

توجه کنید که از دستور \ptext از بسته‌ی ptext برای متون فارسی می‌توان بهره گرفت که در دستورات شما به دلیل عدم وجود بسته‌‌ی زیپرشین این امکان وجود ندارد.

---

موفق باشید.
