کار نکردن sufigure برای قراردادن چهار شکل به صورت دو به دو؟

0 رای
337 بازدید

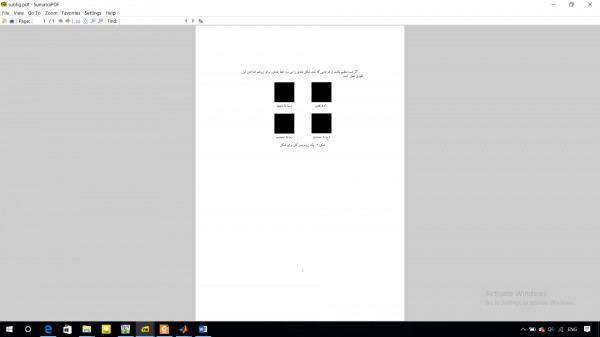

با سلام. من میخوام چهار شکل رو به صورت شکل (1) که ضمیمه شده دو به دو کنار هم قرار بدهم. وقتی کد رو به تنهایی مورد استفاده قرار می دهم درست عمل می کند ولی در فایل اصلی خودم درست جواب نمی دهد. ممنون میشم من رو راهنمایی کنید.

فایل‌های پیوست
سوال شده آبان 14, 1398 توسط نجمه اا (24 امتیاز)
برچسب گذاری دوباره آبان 14, 1398 توسط وحید دامن‌افشان

1 پاسخ

+2 رای

بهترین پاسخ

سلام
در ابتدا خطای زیر را دارید:

Package subcaption Error: This package can't be used in cooperation(subcaption) with the subfigure package. \subcaption@CheckCompatibility

که به این نکته اشاره می‌کند شما نباید بسته‌ی subcaption را همزمان با بسته‌ی subfigure به‌کار ببرید.
اما دلیل قرار نگرفتن عکس‌های شما در یک سطر این است که ابعاد عکس شما زیاد است و این اجازه را به لاتک نمی‌دهد که چنین خواسته‌ای را برآورده کند.
نکته‌ی دیگر اینکه \blindtext متن لاتین تولید کرده و لذا باید به صورت زیر استفاده شود:

\begin{latin}
\blindtext
\end{latin}

کدهای شما به صورت زیر است:


\documentclass[11pt,a4paper]{article}

\usepackage{subfigure}
\usepackage{caption}
%\usepackage{subcaption}
\usepackage{multicol}
\usepackage{epsf,graphicx}
\usepackage{pdfsync}
\usepackage{graphicx}
\usepackage{pstricks}
\usepackage{color}
\usepackage{setspace}
\usepackage{amssymb}
\usepackage{amsbsy}
\usepackage{amsthm}
\usepackage[fleqn]{amsmath}
\usepackage{mathrsfs}
%\usepackage{multicol, latexsym, amsmath, amssymb}
\usepackage{bm}
\usepackage{float}
\usepackage{blindtext}

%**************
%for table
\usepackage{tabularx,booktabs,caption}
%*************








\usepackage[colorlinks,citecolor=blue]{hyperref}
\usepackage[top=25mm, bottom=25mm, left=20mm, right=20mm]{geometry}

\setlength{\columnwidth}{82mm}
\setlength{\columnsep}{6mm}

\usepackage{bidipoem}

%\usepackage[Kashida]{xepersian}
\usepackage{xepersian}
\settextfont[Scale=1]{XB Zar}%{B Nazanin}%
\setlatintextfont[Scale=.9]{Times New Roman}
%\setdigitfont{XB Zar}
\defpersianfont\iranic[Scale=.8]{XB Zar Italic}
%\defpersianfont\Keyhan[Scale=1]{XB Kayhan Sayeh}

\defpersianfont\TitleBold[Scale=1]{XB Niloofar Bold}
\defpersianfont\AbstractBold[Scale=.92]{XB Niloofar Bold}
\defpersianfont\nastaliq[Scale=1.2]{IranNastaliq}
%\usepackage{persianpoem}


\newcommand{\textblue}[1]{{\addfontfeature{Color=0000FF}#1}}
\numberwithin{table}{section}
\onehalfspacing

\newcommand\femph[1]{\lr{''}#1\lr{``}}

%\renewcommand{\algorithmicrequire}{\textbf{ورودی:}}
%\renewcommand{\algorithmicensure}{\textbf{خروجی:}}
\DefaultMathsDigits

\begin{document}
\SepMark{-}

\title{\TitleBold{کنترل غیرخطی مقید ربات اسکارا با استفاده از کنترل‌کننده تطبیقی IQ-PD}}

\author{نجمه اسکندری$^{1}$، ...$^2$، ...$^3$ و ...$^4$\\
$^\dag$دانشگاه صنعتی اصفهان، دانشکده مهندسی برق و کامپیوتر\\
}

%\twocolumn[
\thispagestyle{empty}

%%%%%%%%% ABSTRACT%%%%%%%%%
%\begin{@twocolumnfalse}
\date{}
\pagestyle{empty}
\maketitle\thispagestyle{empty}
\begin{abstract}
\AbstractBold
\begin{latin}
\blindtext
\end{latin}






 \end{abstract}


 \hspace{9mm}\textbf{کلمات کلیدی}: بازوهای مکانیکی، کنترل امپدانس، کنترل نامتغیر، یادگیری کیو افزایشی.\\
\begin{latin}
\blindtext
\end{latin}
%\end{@twocolumnfalse}]
\pagestyle{myheadings}
%\begin{multicols}{2}

%$\blintext
\begin{figure*}%
 \centering \subfigure[][]{%
 \label{fig:ex3-a}%
 \includegraphics[height=1in]{theta3theta4.eps}}%
 \hspace{8pt}%
 \subfigure[][]{%
  \label{fig:ex3-b}%
   \includegraphics[height=1in]{theta3theta4.eps}}
   \\
   \subfigure[][]{%
    \label{fig:ex3-c}%
    \includegraphics[height=1in]{theta3theta4.eps}}%
    \hspace{8pt}%
     \subfigure[][]{%
      \label{fig:ex3-d}%
       \includegraphics[height=1in]{theta3theta4.eps}}%
%        \caption[A set of four subfigures.]{A set of four subfigures:
%         \subref{fig:ex3-a} describes the first subfigure;
%         \subref{fig:ex3-b} describes the second subfigure;
%         \subref{fig:ex3-c} describes the third subfigure; and,
%         \subref{fig:ex3-d} describes the last subfigure.}%
          \label{fig:ex3}%
          \end{figure*}


%\end{multicols}
\end{document}

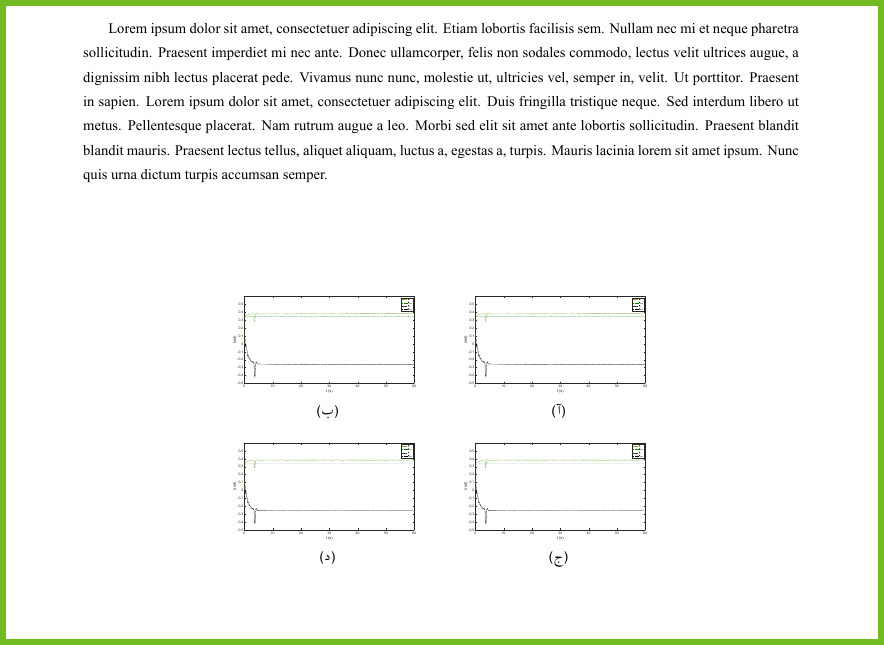

و خروجی زیر را دارید:



enter image description here

موفق باشید.

پاسخ داده شده آبان 14, 1398 توسط شاپور مددپور (8,657 امتیاز)
انتخاب شده آبان 14, 1398 توسط نجمه اا
...
