رسم شکلهای با کیفیت بدون داشتن ضابطه

0 رای
457 بازدید

سلام
آیا رسم شکلهایی که از دستور خاصی پیروی نمیکنن مانند شکلهای ضمیه شدهدر لاتک امکان پذیره؟
شکلهایی به این صورت با چه نرم افزاری رسم میشن؟

فایل‌های پیوست
سوال شده آبان 14, 1398 توسط محسن آوجی (18 امتیاز)

2 پاسخ

+1 رای

بهترین پاسخ

با سلام
پیشنهاد می‌کنم از بستهٔ Hobby استفاده کنید. با استفاده از این بسته می‌توانید با نقاط تقریبی نمودارهای بسیار همواری ترسیم کنید. البته برای ترسیم لازم است از تعداد نقاط اندکی استفاده کنید، ولی معمولا تعداد این نقاط کمتر از روش‌های دیگر است.

\documentclass[fontsize=9]{article}
\usepackage{tikz}
\usetikzlibrary{hobby}
\begin{document}
\begin{tikzpicture}
\draw (0, 0) to [curve through ={(6 ,4) .. (4 , 9) .. (1, 7)}] (3, 5) ;
\end{tikzpicture}
\end{document}

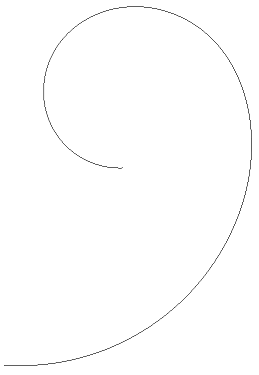

enter image description here

پاسخ داده شده آبان 18, 1398 توسط majid.karimi (40 امتیاز)
انتخاب شده آبان 18, 1398 توسط محسن آوجی
+2 رای

سلام


پیشنهاد من این است که ابتدا شکل را روی صفحه‌ی شطرنجی ببرید تا مختصات تقریبی نقاط رو پیدا کنید و سپس الگویی مشابه زیر را پیاده کنید:

من این کار را به صورت تقریبی انجام داده‌ام.


\documentclass{article}
\usepackage{tikz}
\begin{document}
\begin{tikzpicture}
\draw [red]  (1.5,.5)  -- (4,.5)node [midway, above, sloped,,black]  {$1$} -- (6,2.8)node [midway, below, sloped,black]  {$|\omega|$}  --  node [midway, above, sloped,,black]  {$|\omega+1|$}cycle;
\draw  plot [smooth cycle] coordinates {(0,0) (1,.7) (1.5,1.4) (1.9,3.5) (2.5,4.05) (3,4.2)(4,4.4)(5,4.6)(6,4.7)(7,4.2)(7.5,3.5)(7.1,2.7)(6.7,2.7)(6,2.8)(5.5,2.95)(5.2,2.98) (5.1,2.85)(4.8,1.85)(4,1.51)(3.5,1.21)(3.2,.85)
    (3.5,.25)(4.4,.15)(6,1.55)(6.5,.65)(3.8,-1)(2.1,-.85)(1.8,-.97)(1.2,-.85)(.9,-.75) };
\node at (1.5,.5)  {$\bullet$};
\node at (4,.5) (B) {$\bullet$};
\node at (6,2.8) (C) {$\bullet$};
\node at (6.1,3)  {$\omega$};
\node at (1.2,.5)  {$-1$};
\node at (4.25,.5)  {$0$};
\node at (3.25,-.87)  {{\Large $\gamma$}};
\node at (4,-2)[blue]  {\textbf{By Madadpour}};
\end{tikzpicture}
\end{document}

که دارای خروجی زیر است:

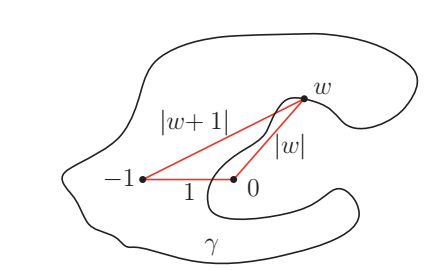

enter image description here

موفق باشید.

پاسخ داده شده آبان 15, 1398 توسط شاپور مددپور (8,617 امتیاز)
سلام
مشخص کردن نقاط در صفحه شطرنجی کار وقت گیریه، راه حل بهتری به نظرتون نمیرسه؟
برای منحنی‌های این‌گونه به نظرم چاره‌ای دیگه نیست. مگر تقریبی نمودار رو رسم کنید.
با این روشی که شما پیشنهاد دادین داریم از روی یه شکل اورجینال شکل تقریبی اونو رسم میکنیم، فرض کنید بخوایم یه شکلی مثل اینو خودمون برای اولین بار رسم کنیم و یه شکل اورجینال بدیم بیرون، برای رسمش چه کاری باید انجام بدیم، چاره ای داره؟ شکلهایی که به این صورت هستن و داخل کتابهای اورجینال وجود دارن به چه صورت رسم شدن؟
متوجه منظورتون از <شکل اوریجینال> نمیشم. تعریف علمی شکل اوریجینال چیه؟ شما یا معادله‌ی یک شکل رو دارید که دقیق رسمش میکنید. در غیر این صورت هر نموداری بخوای بکش دقیق نیست و از روی یک سری داده باید بتونید رسم کنید. توی سوال ارسالی شما من داده‌ای ندیدم که از روی اونها شکل رسم کنم. در واقع شما اصلا فایل کمینه قرار نداده بودید که من داده‌ای داشته باشم. لذا راهی جز رسم شکل به صورت تقریبی نیست. پس در صورت نداشتن اطلاعات از یک شکل  راهی جز رسم تقریبی اون نیست. اگر بازم بخواهید دقت بالاتر بره پیشنهادم صفحه‌ی شطرنجی است.
موفق باشید.
اگر وقت شما رو گرفتم، یا ناراحتتون کردم عذرخواهی میکنم، منظورم از شکل اورجینال، شکلیه که برای اولین بار خودمون ایدشو دادیم و از جایی برنداشتیم و کپی نشده.
سپاسگزارم.
درود بر شما. اختیار دارید. من واقعا فکر کردم تعریف داره شکل اوریجینال. اصلاً جای ناراحتی نداشت کلام شما.
پیروز باشید.
...
