قرار دادن عکس به طور دلخواه در محيط subfigure

Question

با سلام

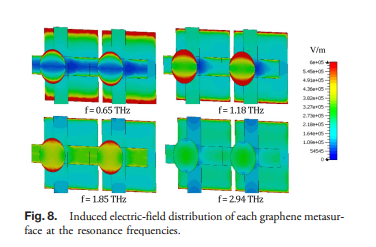

پنج عکس دارم که مي خواهم به صورت زير قرار بگيرند
ممنون ميشم راهنمايي ام کنيد

\documentclass{article}
\usepackage{graphicx,xcolor}
\usepackage{subfigure}
\usepackage{float}
\usepackage{pbox}
\usepackage{array}
\begin{document}
\begin{figure}[htbp]  \centering{
        \subfigure[]{\includegraphics[width=3 cm,height=3 cm]{1.jpg}\label{fig6-a}}
        \subfigure[]{\includegraphics[width=3 cm,height=3 cm]{1.jpg}\label{fig6-b}}
        \\
        \subfigure[]{\includegraphics[width=3 cm,height=3 cm]{1.jpg}\label{fig6-c}}
        \subfigure[]{\includegraphics[width=3 cm,height=3 cm]{1.jpg}\label{fig6-d}}
        \subfigure{\includegraphics[width=1 cm,height=5 cm]{2.jpg}}
    }
    \caption[]{}
    \label{fig6}
\end{figure}
\end{document}

Answer 1

سلام

لطفا قوانین سایت رو برای درج درست سوالتان در سایت را مطالعه بفرمایید.

---

من برای این کار از محیط مینی‌پیج با آپشن t برای تراز از بالا بهره گرفته‌ام.
کدهای شما به صورت زیر هستند:

---

\documentclass{article}
\usepackage[demo]{graphicx}
\usepackage{xcolor}
\usepackage{subfigure}
\usepackage{float}
\usepackage{caption}
\usepackage{array}
\captionsetup{justification=raggedright,singlelinecheck=false}
\begin{document}
\begin{figure}[htbp]\begin{minipage}[t]{.7\linewidth}\vspace*{0pt}
\subfigure[]{\includegraphics[width=4 cm,height=3 cm]{1.jpg}\label{fig6-a}}
\subfigure[]{\includegraphics[width=4 cm,height=3 cm]{1.jpg}\label{fig6-b}}

\subfigure[]{\includegraphics[width=4 cm,height=3 cm]{1.jpg}\label{fig6-c}}
\subfigure[]{\includegraphics[width=4 cm,height=3 cm]{1.jpg}\label{fig6-d}}
\label{fig6}
\end{minipage}
\begin{minipage}[t]{.2\linewidth}
\vspace*{0pt}
\includegraphics[width=.8\linewidth,height=6.9cm]{example-image}
\end{minipage}
\caption[]{text text text text text text text text text text
}
\end{figure}
\end{document}

---

از ساختار زیر از بسته‌ی caption برای تنظیم کپشن در سمت چپ تصویر مطابق عکس پیوست شما بهره گرفته‌ام.

\captionsetup{justification=raggedright,singlelinecheck=false}

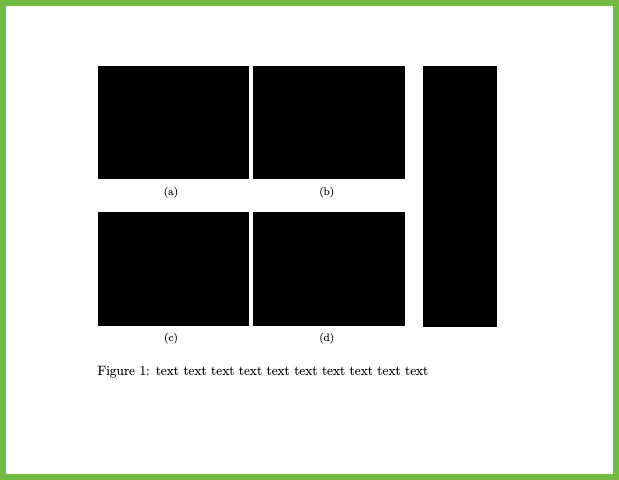

و خروجی زیر را دارید:

---

موفق باشید.

Comments

ممنون
منظورتون اينه که عکس رو هم ضميمه خود فايل لتکس بکنم

---

خواهش می‌کنم. اونو میشه با اپشن دمو حل کرد. منظورم این بود که کل کد رو انتخاب کنید و با کنترل+k به محیط کد ببرید. البته من ویرایش کردم و الان نیاز نیست. برای سوالات بعد انشاالله.
