ترسیم آکولاد شکسته با اشاره از یک مورد به چند مورد

+1 رای
1,207 بازدید

با سلام
روش ترسیم آکولاد شکسته‌ای که یک آیتم رو به چندین آیتم مربوط کنه به چه شکله؟

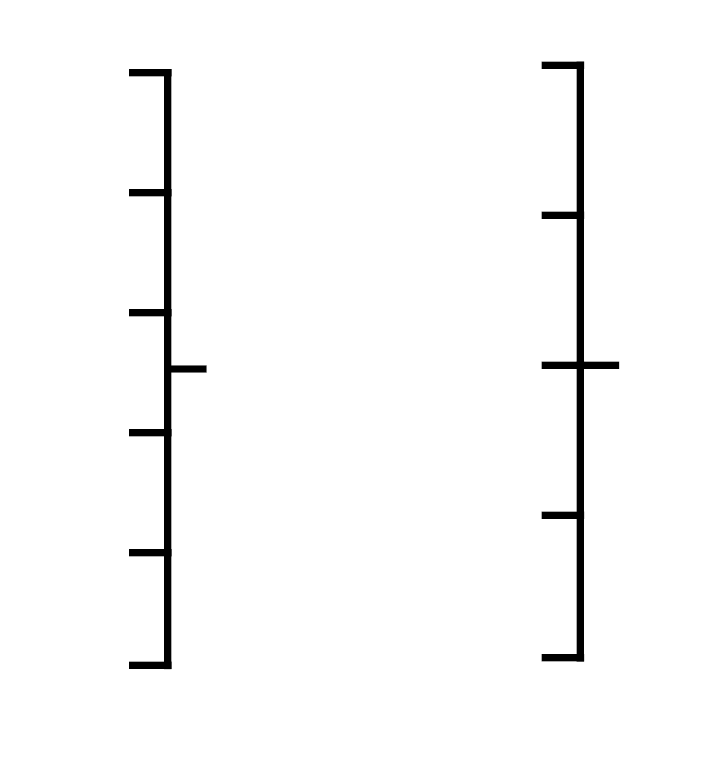

یعنی همچین شکلی:
enter image description here

این تصویر هم منظور اصلیه که البته برای رساندن مفهوم مدنظر با InDesign ترسیم شده:
enter image description here

سوال شده بهمن 9, 1398 توسط عرفان فرزادتبار (50 امتیاز)
برچسب گذاری دوباره بهمن 9, 1398 توسط وحید دامن‌افشان

1 پاسخ

0 رای

بهترین پاسخ

سلام


خواسته‌ی شما به کمک بسته‌ی forest به سادگی قابل انجام است.
دستورات شما مطابق زیر است:


\documentclass[12pt]{report}

\usepackage{tikz,forest}
\pagestyle{empty}
\usetikzlibrary{calc,positioning,backgrounds,arrows.meta}
\begin{document}

\begin{forest}
  for tree={
    child anchor=west,
    parent anchor=east,
    grow=east,
    anchor=west,
    edge path={
      \noexpand\path[\forestoption{edge}]
        (.child anchor) -| +(-5pt,0) -- +(-5pt,0) |-
        (!u.parent anchor)\forestoption{edge label};
    },
  }
  [master
    [11111
      [Everything
      ]
      [Everything
      ]
    ]
     [22222
    [Everything
    ]
    [Everything
    ]
    ]
     [33333
    [Everything
    ]
    [Everything
    ]
    ]
     [44444
    [Everything
    ]
    [Everything
    ]
    ]
    [55555
      [Everything
      ]
      [Everything
      ]
    ]
  ]
\end{forest}

\end{document}

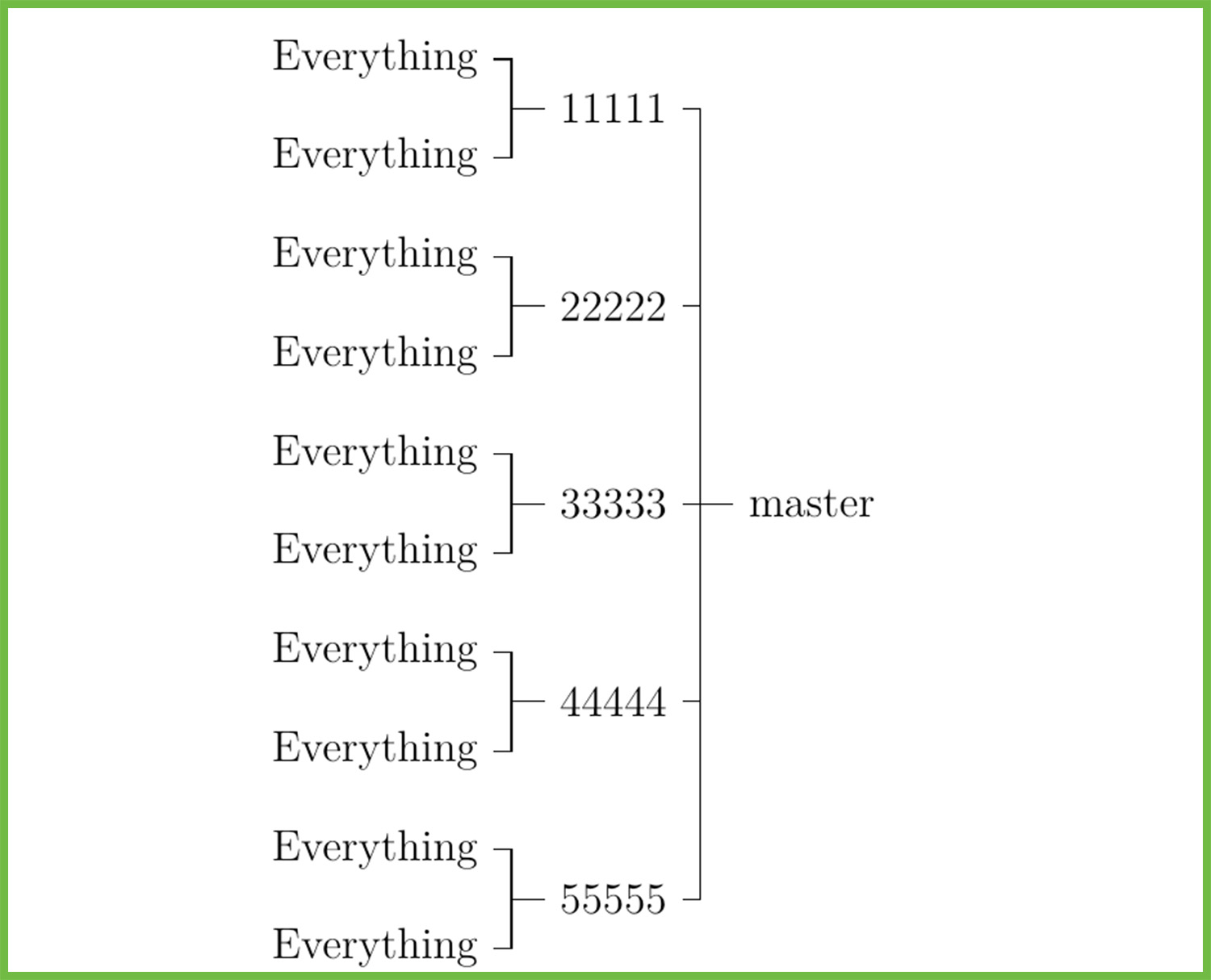

و خروجی زیر را دارید:



enter image description here

و این هم برای راست به چپ:


\documentclass[12pt]{report}

\usepackage{tikz,forest}
\pagestyle{empty}
\usetikzlibrary{calc,positioning,backgrounds,arrows.meta}
\begin{document}

\begin{forest}
  for tree={
    child anchor=east,
    parent anchor=west,
    grow=west,
    anchor=east,
    edge path={
      \noexpand\path[\forestoption{edge}]
        (.child anchor) -| +(5pt,0) -- +(5pt,0) |-
        (!u.parent anchor)\forestoption{edge label};
    },
  }
  [master
    [11111
      [Everything
      ]
      [Everything
      ]
    ]
     [22222
    [Everything
    ]
    [Everything
    ]
    ]
     [33333
    [Everything
    ]
    [Everything
    ]
    ]
     [44444
    [Everything
    ]
    [Everything
    ]
    ]
    [55555
      [Everything
      ]
      [Everything
      ]
    ]
  ]
\end{forest}

\end{document}

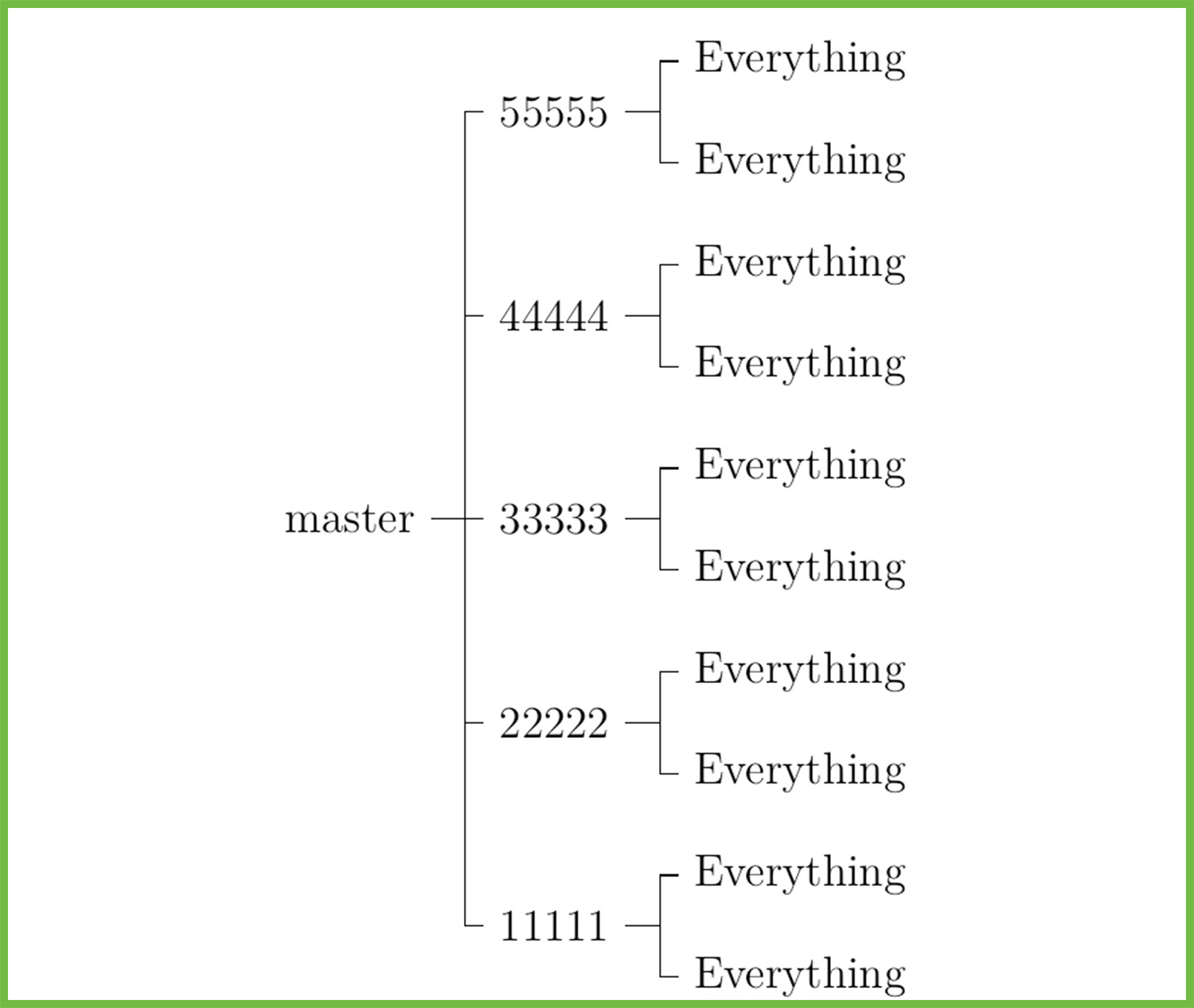

با خروجی زیر:



enter image description here

موفق باشید.

پاسخ داده شده بهمن 9, 1398 توسط شاپور مددپور (8,647 امتیاز)
ویرایش شده بهمن 9, 1398 توسط شاپور مددپور
درود بر شما، سپاسگزارم
سپاس از لطف شما
سلام آقای مددپور
وقت بخیر
مشکلی که الان هست در جابجایی عبارات فارسی به جای master یا Everything در مثال فوق است؛
یعنی اگر مثلاً در محیط کد به جای master از چنین عبارتی استفاده کنیم: مراحل رسم ساختارها
در خروجی به این صورت نمایش داده می‌شود: ساختارها رسم مراحل

این مشکل به چه صورت قابل حل است؟
سلام. متن رو درون دستور{متن}rl\
قرار دهید.
نتیجه داد، ممنون
...
