نحوه رسم لیبل نمودار به نوک محور

0 رای
217 بازدید

در این کد کمینه که ارسال میشود ممنون میشوم راهنمایی کنید که چگونه میتوان لیبل نمودار در x و y را از کنار که به صورت عادی به نوک نمودار انتقال داد، مانند عکس زیر.
enter image description here

فایل‌های پیوست
سوال شده تیر 7, 1399 توسط saeedkhdst (57 امتیاز)
برچسب گذاری دوباره تیر 7, 1399 توسط وحید دامن‌افشان

1 پاسخ

+1 رای

بهترین پاسخ
\documentclass{article}
\usepackage{tikz}
\begin{document}
\begin{tikzpicture}[>=stealth,scale=4]
\draw [->] (0,0)  node [below]{0} node[above right] {\textbf{P}$(\lambda=0, \mu=0)$} -- (1,0) node [below] {1} node[above right] {\textbf{PI}$(\lambda=1, \mu=0)$}-- (2,0) node [right]{$ \lambda $} node[below left]{2};
\draw [->] (0,0)  -- (0,1) node [left] {1} node[above right] {\textbf{PD}$(\lambda=0, \mu=1)$}-- (0,2) node [above]{$ \mu $} node[below left]{2};
\draw [dashed] (1,0) -- (1,1) node[above right]{\textbf{PID}$(\lambda=1, \mu=1)$} -- (0,1);
\draw[dashed,ultra thick] (2,0) -- (2,2) -- (0,2);
\filldraw (1,0) circle [radius=0.4pt]
                (1,1) circle [radius=0.4pt]
                (0,1 )circle [radius=0.4pt];
\end{tikzpicture}
\end{document}

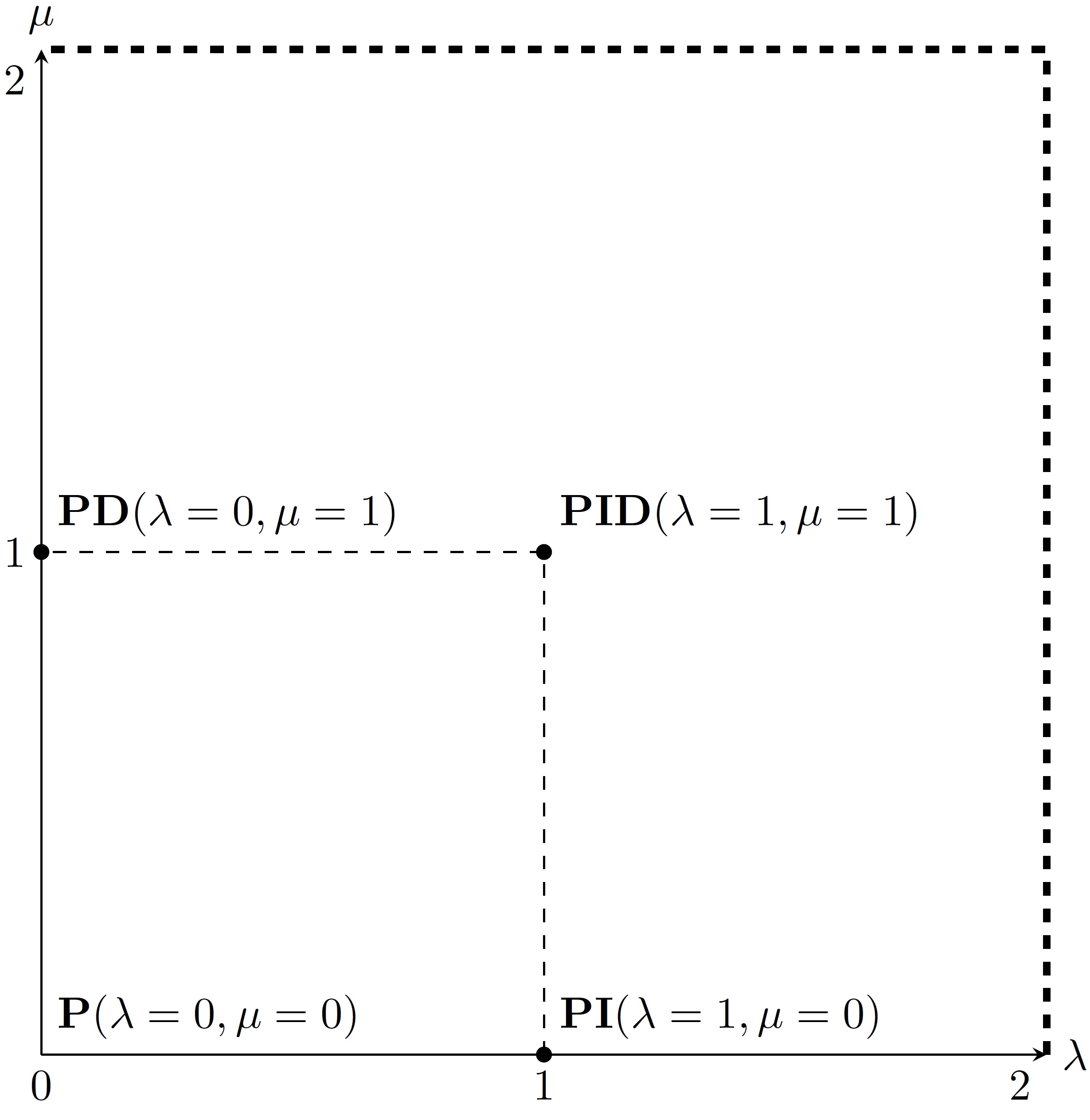

enter image description here

پاسخ داده شده تیر 7, 1399 توسط جلیل (206 امتیاز)
انتخاب شده تیر 7, 1399 توسط saeedkhdst
...
