سلام دوستان

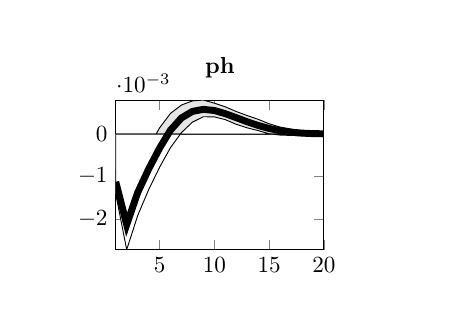

با استفاده از بسته Matlab2tikz یک مجموعه خروجی Tikz از Matlab گرفته‌ام که با رسم بازه اطمینان رنگی مشکل دارند. برداشت خود من این هست که مشکل از اینجا است که گزینه fill و \closedcycle از محور x (y=۰) به عنوان خط مبنا استفاده می‌کنند به این صورت که با استفاده از این گزینه و دستور، زیر منحنی‌ها تا محور x رنگی می‌شود و به همین دلیل وقتی منحنی از محور x ها عبور می‌کند رسم بازه اطمینان رنگی با مشکل رو به رو می‌شود. یک راه حل می‌تواند تغییر خط مبنا به y=ymin با ساختن یک دستور جدید \closedcycleyminباشد. یک نمونه از ویرایش دستور در این لینک آمده است و احتمالا بتواند به ساخت دستور جدید کمک کند.

باید این رو اضافه کنم که چون نمودارهای زیادی را با استفاده از Matlab2tikz گرفتم، موضوع مهم این هست که با حداقل تغییرات مشکل بالا حل بشود.

ممنون می‌شوم اگر راهنمایی کنید راه حل را پیدا کنم.

باتشکر
ارادتمند
enter image description here

فایل(های) پیوست:

1 پاسخ

0 رای

بهترین پاسخ

سلام دوستان

سؤال را در این لینک نیز پرسیدم که در پاسخ پیشنهاد شد دستور زیر را تعریف کنم و در نمودار آن را جایگزین دستور \closedcycle کنم.

\newcommand{\myclosedcycle}{|- (axis description cs:0,0) |- (current plot begin)}
