Question

سلام اساتید گرامی روزتون بخیر.

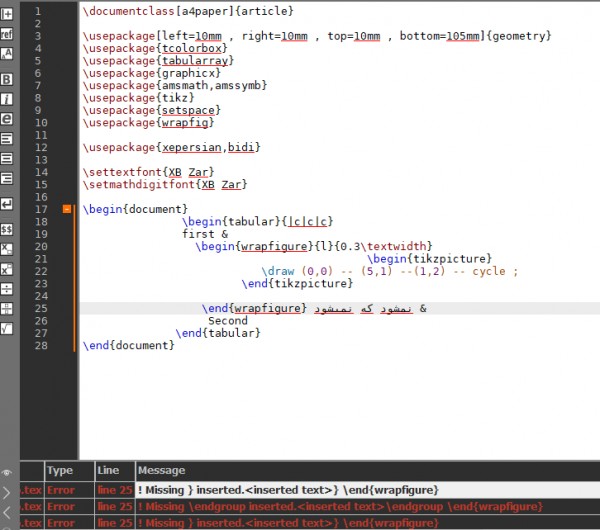

من نیاز دارم یه عکس رو طوری در یک خانه جدول قرار بدم که متن ها اطراف عکس چیده شوند در حالت عادی و خارج جدول از wrapfigure استفاده میکنم و مشکلی پیش نمیاد ولی وقتی همون کد رو داخل محیط tabular یا tblr قرار میدم ایراد میگیره . باید چطوری اسن ایراد رو برطرف کنم؟

Answer 1

سلام

---

بایستی از باکس استفاده کنین. حواستون به اندازه‌ها هم باشه تا خروجی درست بگیرید. مثلاً من ۸ سانتی‌متر برای عرض سلول در نظر گرفتم که ۵ سانتی‌مترِ آن برای شکلتون اختصاص داده خواهد شد (با توجه به اندازه‌هایی که دادید برای شکل) و ۳ سانتی‌متر هم برای متن اطراف آن.

\documentclass[a4paper]{article}

\usepackage{tikz}

\usepackage{wrapfig}
\usepackage{ptext}

\usepackage{xepersian}

\settextfont{Parsian}
\setmathdigitfont{Parsian}

\begin{document}
    \begin{tabular}{|c|c|c}
        first &
        \parbox{8cm}{%
            \begin{wrapfigure}{l}{5cm}
                \begin{tikzpicture}
                    \draw (0,0) -- (5,1) --(1,2) -- cycle ;
                \end{tikzpicture}
            \end{wrapfigure}
            \ptext[1]%
        } &
        Second
    \end{tabular}
\end{document}

---

خروجی:

Comments

درود بر شما استاد عزیز .
سپاس از پاسختون .
آیا راهی جز استفاده از \parbox نیست؟
یا در همین \parbox  راهی هست که عرض \parbox به صورت خودکاربه اندازه‌ی عرض سلولی که درش قرار میگیره انتخاب بشه؟

Answer 2

اگه بخواین عرض سلول به‌صورت اتوماتیک تعیین بشه، بایستی قبل از دستور \parbox شکل رو بکشین و عرضش رو بدونین. برای این کار یه باکس تعریف می‌کنیم و شکل رو داخلش رسم می‌کنیم. سپس عرض سلول رو کمی بیشتر از عرض شکل تعیین می‌کنیم تا متن هم بتونه کنارش بیاد. توی این مثال، عرض سلول برابر می‌شه با ۱٫۶ برابر عرض شکل؛ یعنی عرض شکل ترسیمی + ۶۰درصد عرض آن.

نحوهٔ تعریف باکس:

\newsavebox{\mytkz}

ذخیرهٔ شکل داخل آن:

\sbox{\mytkz}{%
    \begin{tikzpicture}
        \draw (0,0) -- (5,1) --(1,2) -- cycle;
    \end{tikzpicture}%
}

دسترسی به عرض آن:

\wd\mytkz

استفاده از محتوای آن (ترسیم شکل):

\usebox{\mytkz}

---

\documentclass[a4paper]{article}

\usepackage{tikz}
\usepackage{wrapfig}
\usepackage{ptext}

\usepackage{xepersian}
\settextfont{Parsian}
\setmathdigitfont{Parsian}

\newsavebox{\mytkz}

\begin{document}

    \centering

    \sbox{\mytkz}{%
        \begin{tikzpicture}
            \draw (0,0) -- (5,1) --(1,2) -- cycle;
        \end{tikzpicture}%
    }
    \begin{tabular}{|c|c|c|}
        first &
        \parbox{1.6\wd\mytkz}{%
            \begin{wrapfigure}{l}{\wd\mytkz}
                \usebox{\mytkz}
            \end{wrapfigure}
            \ptext[1]%
        } &
        Second
    \end{tabular}

    \vspace{10ex}

    \sbox{\mytkz}{%
        \begin{tikzpicture}
            \draw (0,0) circle (2cm);
        \end{tikzpicture}%
    }
    \begin{tabular}{|c|c|c|}
        first &
        \parbox{1.6\wd\mytkz}{%
            \begin{wrapfigure}{l}{\wd\mytkz}
                \usebox{\mytkz}
            \end{wrapfigure}
            \ptext[1]%
        } &
        Second
    \end{tabular}

\end{document}

---

Comments

درود بر شما بسیار عالی.
سپاس  که وقت گذاشتید و پاسخ دادید .
