رسم شکل ساده بدون استفاده از `tikz

Question

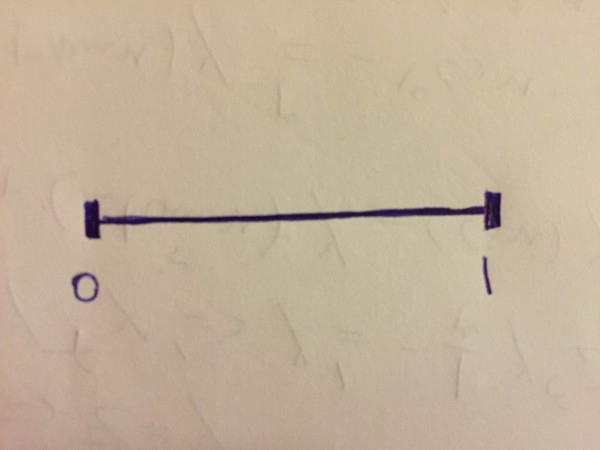

سلام. شکل ساده ای را همانند عکس ضمیمه بدون استفاده از `tikz میخواهم رسم کنم. چه طور انجام دهم. ممنون

Comments

چرا می خواهید از tikz استفاده نکنید؟

نظر داده‌شده Mar 03, 2015 - 23:39:16

توسط ابوالفضل دیانت (3.2k امتیاز)

---

چون این شکل را برای کسی میخواهم که خیلی عجله دارد و همین یک شکل را در مقاله اش دارد و تیکز هم ندارد!

نظر داده‌شده Mar 03, 2015 - 23:42:01

توسط مائده (66 امتیاز)

Answer 1

این کار را می‌توان به راحتی توسط محیط picture انجام داد. نیاز به هیچ بسته اضافه‌ای هم نیست.

\documentclass{article}
\begin{document}
\setlength{\unitlength}{1mm}
\begin{picture}(0,0)
\put(0,0){\line(1,0){50}}
\put(0,-1){\line(0,1){2}}
\put(50,-1){\line(0,1){2}}
\put(-1,-5){$0$}
\put(49,-5){$1$}
\end{picture}
\end{document}

Answer 2

سلام
یک روش قطعا غیر اصولی! به این شکل است:

\documentclass{article}‎‎
‎‎\usepackage{amssymb}‎‎
‎
‎\begin{document}‎‎‎‎‎‎‎‎‎‏‎‎‎‎
\begin{figure}
\large‎
$0‎$‎ ‎‎$‎‎\bullet$ \hskip -1.1ex‏‎‎$‎‎‎‎‎‎-‎$‎\hskip -0.6ex‏‎‎$‎‎‎‎‎‎-‎$‎\hskip -1.1ex‏‎‎$‎‎‎‎‎‎-‎$‎\hskip -0.6ex‏‎‎$‎‎‎‎‎‎-‎$‎\hskip -1.1ex‏‎‎$‎‎‎‎‎‎-‎$‎\hskip -0.6ex‏‎‎$‎‎‎‎‎‎-‎$\hskip -0.6ex‎‎ $‎‎\bullet$ ‎‎‎$‎1‎$‎
\end{figure}
‎\end{document}

Comments

پاسخ شما تحسین‌برانگیزه :)

نظر داده‌شده Mar 04, 2015 - 22:12:09

توسط فرشاد ترابی (2.8k امتیاز)

Answer 3

باسلام
چون می خواستم کد بگذارم در یک پاسخ نوشتم.

\documentclass{report}
\usepackage{tikz}
\usepackage{xepersian}
\settextfont{XB Zar}

\begin{document}
\begin{figure}
\centering
\begin{tikzpicture}
\draw[line width=2pt](0,0)--(4,0);
\draw[fill=black] (0,0) circle (.5mm)node[below]{$0$};
\draw[fill=black] (4,0) circle (.5mm)node[below]{$1$};
\end{tikzpicture}
\end{figure}
\end{document}

خروجی:

اگر دوستتان Texlive‌داشته باشد حتما بسته tikz را هم دارد.

Comments

ممنون. امیدوارم انجام شود. فقط اگر بخواهم خط بولد شود چه کنم؟

نظر داده‌شده Mar 03, 2015 - 23:56:06

توسط مائده (66 امتیاز)

---

بااستفاده از line width می توانید این کار را بکنید، جواب بروز شد.

نظر داده‌شده Mar 04, 2015 - 00:05:58

توسط ابوالفضل دیانت (3.2k امتیاز)

---

ممنون. متاسفانه در فایلش اجرا نشد! متن فوق در نسخه اجرا شده نوشته شد!!

نظر داده‌شده Mar 04, 2015 - 00:18:57

توسط مائده (66 امتیاز)

---

چرا اجرا نشد؟ یک راه موقتی این است که این را به عنوان یک فایل مجزا قرار دهید   و به صورت عکس وارد فایل اصلی کنید.

نظر داده‌شده Mar 04, 2015 - 00:34:57

توسط ابوالفضل دیانت (3.2k امتیاز)
