چطور مکان اشتباه شکل‌ها و عنوان آن‌ها را در صورت استفاده از گزینه LTRgeometry کلاس biditufte-book اصلاح کنم؟

Question

در صورت اجرای کد

\documentclass[oneside,a4paper,,showframe,LTRgeometry]{biditufte-book}
\usepackage{ptext}
\usepackage[demo]{graphicx}
\usepackage{xepersian}
\settextfont{Yas}
\reversemarginpar

\begin{document}
\chapter{یک عنوان فصل}
\section{یک عنوان بخش}
\ptext[1]
\begin{figure}
\includegraphics[width=\linewidth]{fig1}
\caption{یک عنوان شکل آزمایشی}
\label{fig1}
\end{figure}

\ptext[8]
 \begin{figure*}
\includegraphics[width=\linewidth]{fig1}
\caption{یک عنوان شکل آزمایشی}
\label{fig2}
\end{figure*}

\ptext[1]

\begin{figure}
\includegraphics[width=\linewidth]{fig1}
\caption{یک عنوان شکل آزمایشی}
\label{fig3}
\end{figure}

\ptext[2-3]

\begin{marginfigure}
\includegraphics[width=\linewidth]{fig1}
\caption{یک عنوان شکل آزمایشی}
\label{fig4}
\end{marginfigure}
\end{document}

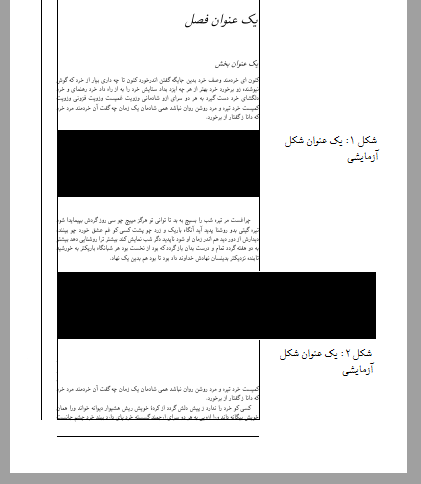

خروجی زیر تولید می‌شه:

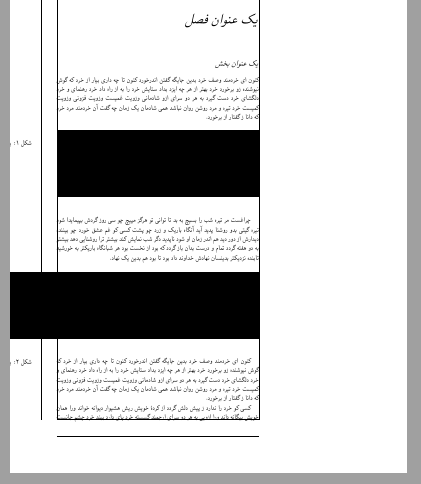

این خروجی دو تا مشکل داره:

1. عنوان شکل‌ها باید سمت راست صفحه باشه.
2. شکل ۲ به اشتباه به سمت چپ کشیده شده؛ در حالی که باید به سمت راست کشیده بشه.

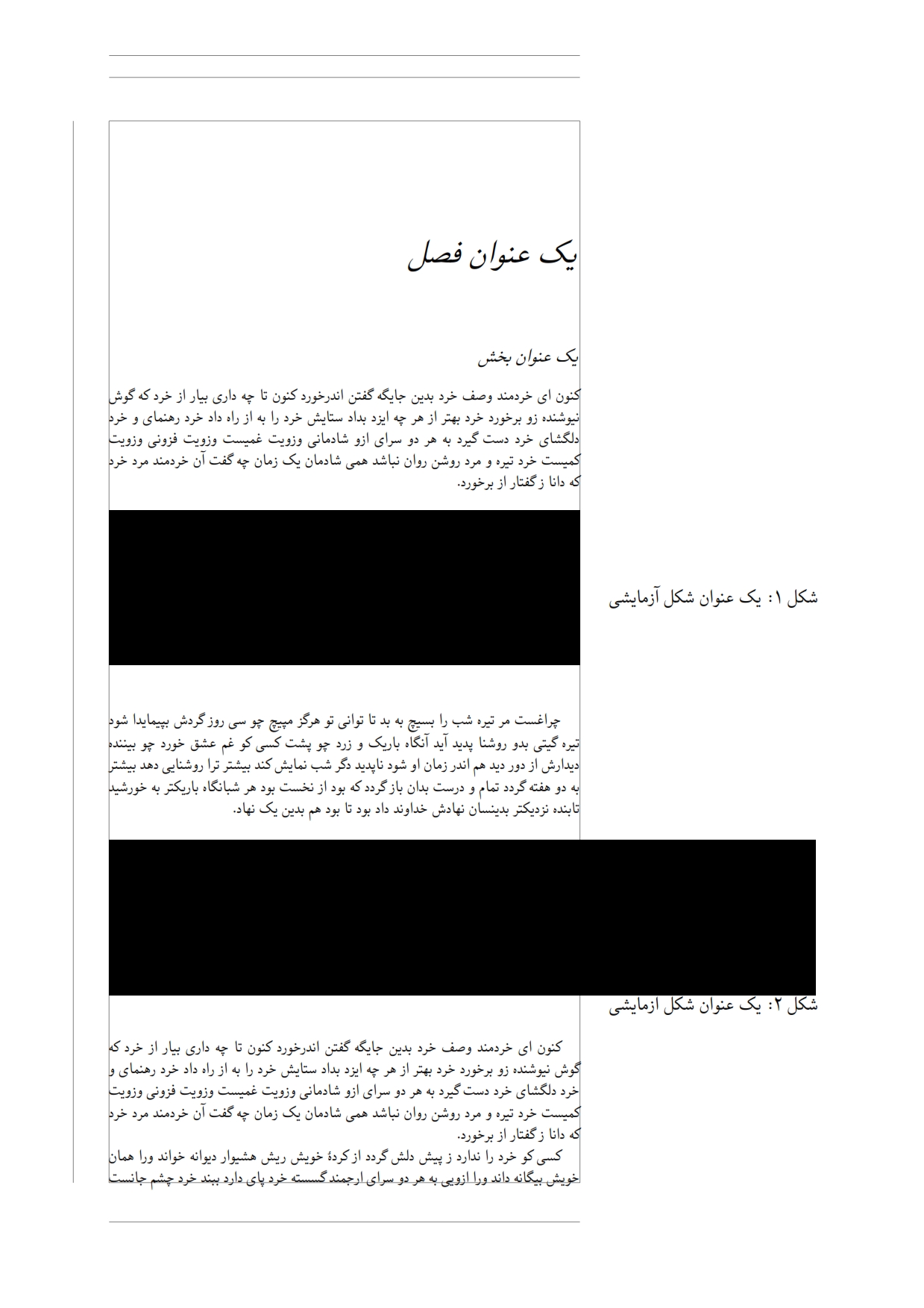

به طور خلاصه، خروجی درست به این صورت هستش:

برای حل این دو مشکل، سراغ فایل bidituftefloat.sty رفتم. برای حل مشکل دوم، توی این فایل، کد

    \begin{lrbox}{\@bidituftefloat@figure@box}%
      \begin{minipage}[\floatalignment]
      {\@bidituftefloat@float@contents@width}\hbox{}%
  }{% end @bidituftefloat@float
      \par\hbox{}
      \vspace{-\baselineskip}\ifthenelse{\prevdepth>0}{\vspace{-\prevdepth}}{}% align baselines of boxes
      \end{minipage}%
    \end{lrbox}%

رو به

    %\begin{lrbox}{\@bidituftefloat@figure@box}%
      \begin{minipage}[\floatalignment]
      {\@bidituftefloat@float@contents@width}\hbox{}%
  }{% end @bidituftefloat@float
      \par\hbox{}
      \vspace{-\baselineskip}\ifthenelse{\prevdepth>0}{\vspace{-\prevdepth}}{}% align baselines of boxes
      \end{minipage}%
   % \end{lrbox}%

تبدیل کردم؛ اما مشکل اول رو نتونستم حل کنم. ممنون می‌شم اگر راهنمایی کنید.

Comments

من همین امروز اینترنتم وصل شده. سعی می‌کنم در طی چند روز آینده پرسش پاسخ شما را بدهم.

---

بی‌نهایت ممنونم و منتظرم وفا جان.

Answer 1

برای اینگونه تغییرات بهتر است که روی دستورات \@bidituftefloat@float@textwidth و \@bidituftefloat@float@fullwidth کار کنی (این دستورات کادرهای شکل و توضیح آن را در جاهای مختلف قرار می‌دهند). من با تغییر کوچکی که دادم به نظرم الان درست کار می‌کنند:

\makeatletter
\renewcommand{\@bidituftefloat@float@textwidth}[3][0pt]{%
    \hbox{%
      \usebox{#2}%
      \hspace{-\dimexpr\marginparsep+\textwidth\relax}%
      \smash{\raisebox{#1}{\usebox{#3}}}%
    }
}

\renewcommand{\@bidituftefloat@float@fullwidth}[3][0pt]{%
\hspace{-\dimexpr\marginparwidth+\marginparsep\relax}\usebox{#2}\par\smash{\raisebox{#1}
        {\hspace{-\dimexpr\marginparsep+\marginparwidth\relax}\usebox{#3}}}\hfill%
}
\makeatother

Comments

خیلی خیلی ازت ممنونم؛ فقط مثل اینکه مقدار \marginparsep در دستور \@bidituftefloat@float@textwidth اضافه‌س و باید حذف بشه.

Answer 2

پاسخ به صورت زیر خواهد بود:

\documentclass[oneside,a4paper,,showframe,LTRgeometry]{biditufte-book}
\usepackage{ptext}
\usepackage[demo]{graphicx}
\usepackage[leftcaption]{sidecap}
%\usepackage[capbesideposition=right]{floatrow}
\usepackage{graphicx}
\usepackage[font=Large]{caption}
\usepackage{floatrow}
\floatsetup{margins=hangright,capposition=beside,capbesideposition={outside,center},floatwidth=\textwidth}
\floatsetup[widefloat]{font=large,margins=hangright,capposition=beside,capbesideposition={outside,bottom},floatwidth=\textwidth}
\floatsetup[subfigure]{capbesideposition=right}
\usepackage{xepersian}
\settextfont{XB Yas}
\reversemarginpar

\begin{document}
\chapter{یک عنوان فصل}
\section{یک عنوان بخش}
\ptext[1]
\begin{figure}[h]
%\fcapside
{\caption{یک عنوان شکل آزمایشی}}
{\includegraphics[width=\linewidth]{fig1}}
\label{fig1}
\end{figure}

\ptext[8]
 \begin{figure*}[h]
 %\fcapside
{\caption{یک عنوان شکل آزمایشی}}
{\includegraphics[width=1.5\linewidth]{fig1}}
\label{fig2}
\end{figure*}



\ptext[1]

\begin{figure}
%\fcapside
{\caption{یک عنوان شکل آزمایشی}}
{\includegraphics[width=1.5\linewidth]{fig1}}
\label{fig3}
\end{figure}

\ptext[2-3]

\begin{marginfigure}
 %\fcapside
{\caption{یک عنوان شکل آزمایشی}}
{\includegraphics[width=\linewidth]{fig1}}
\label{fig4}
\end{marginfigure}
\end{document}

Comments

ممنون از پاسخ‌تون؛ اما اگر به شکل ۲ در اسکرین‌شات من دقت کنید، می‌بینید که عنوان شکل در حاشیه و زیر شکل قرار گرفته. من هر چقدر در راهنمای بسته floatrow گشتم، نتونستم این وضعیت رو ایجاد کنم. شما چنین چیزی در راهنما ندیدید؟

---

بنده هم خیلی تلاش کردم این حالت را ایجاد کنم اما متاسفانه نشد. چون شما اسمی از این بسته نبرده بودید احتمال دادم که از آن استفاده نکرده باشید و خودتان با توجه به تجربه بالا بتوانید حالت مورد نظر را به وجود بیاورید.
در راهنمای همین بسته در صفحه‌ی 99-102 در حالتی که چند شکل وجود دارد این حالت محقق شده اما در این متن خطاهای مختلفی با نوشتن کد های موجود ظاهر می شود.

---

کدهای پیشین اصلاح شد و به نظر می آید آنچه شما خواسته بودید به دست آمد.

---

ممنون از اصلاحاتی که انجام دادید؛ اما اگر به شکل اول صفحه دوم کدتون دقت کنید، می‌بینید که عنوان شکل در زیر شکل، پنهون شده.

---

بله الآن که نگاه کردم دیدم سخن شما درست است، اگر برای هر دونوع تصویر از عنوان پایین استفاده شود (یعنی دستور bottom به جای center در floatsetup\ اول) این مشکل هم حل می شود اما، در این صورت خواسته شما که نمایش عنوان در کنار تصویر در تصاویر کوچک است برآورده نمی شود.
