رسم جدول برای انتگرال جزء به جزء

Question

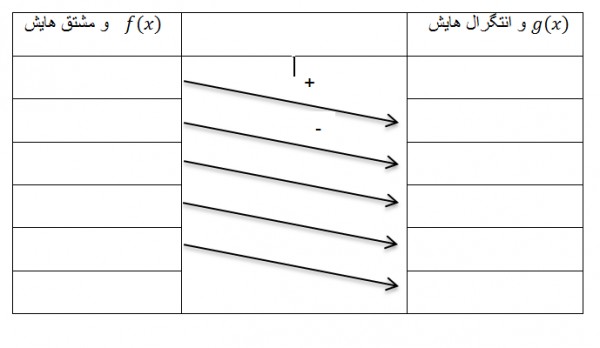

با سلام بعد از شهر همه دوستان به خیر و شادی، من می خواهم روش انتگرال گیری به روش جزء به جزء را با کمک جدول در متن خود قرار دهم. ولی علارغم آشنایی با رسم جدول، رسم جدول مربوطه را نمی دانم. نمونه جدول در خواستی را به صورت عکس ارسال کرده ام.

Answer 1

برای رسم این جدول می‌توانید از روش زیر استفاده کنید:

\documentclass{report}
\usepackage{tikz}
\usepackage{xepersian}
\settextfont{XB Yas}
\setdigitfont{XB Yas}
\newcommand{\tikzmark}[2]{\tikz[remember picture,baseline=(#1.base)] \node (#1) {#2};}
\begin{document}
  \begin{LTR}
\begin{table}[ht]
\begin{center}
\begin{tabular}{|c|c|c|}
\hline
\rl{ستون سه} & \rl{ستون دو} & \rl{ستون یک}\\
 \hline
{\tikzmark{2}{دو}}&&{\tikzmark{1}{یک}}\\
\cline{1-1}\cline{3-3}
{\tikzmark{4}{چهار}}&&{\tikzmark{3}{سه}} \\
\cline{1-1}\cline{3-3}
{\tikzmark{6}{شش}}&&{\tikzmark{5}{پنج}} \\
 \hline
\end{tabular}
\end{center}
\end{table}
\end{LTR}
\tikz[overlay,remember picture] {
  \draw[->,ultra thick,red] ([yshift=0ex,xshift=3ex]2.center) -- ([yshift=0ex,xshift=-3ex]3.center)node[midway,sloped,above]{+};
  \draw[->,ultra thick,blue] ([yshift=0ex,xshift=3ex]4.center) -- ([yshift=0ex,xshift=-3ex]5.center)node[midway,sloped,above]{-};
}
\end{document}

و پاسخ به صورت زیر خواهد بود:

Answer 2

باسلام
من ترجیح می دهم برای این کار از tikz استفاده کنم. کد زیر را که از این پیوند استخراج شده در نظر بگیرید.

\documentclass{article}

\usepackage{booktabs}
\usepackage{xparse}
\usepackage{tikz}
\usetikzlibrary{calc}

\tikzset{Arrow Style/.style={text=black, font=\boldmath}}

\newcommand{\tikzmark}[1]{%
    \tikz[overlay, remember picture, baseline] \node (#1) {};%
}

\newcommand*{\XShift}{0.5em}
\newcommand*{\YShift}{0.5ex}

\NewDocumentCommand{\DrawArrow}{s O{} m m m}{%
    \begin{tikzpicture}[overlay,remember picture]
        \draw[->, thick, Arrow Style, #2]
                ($(#3.west)+(\XShift,\YShift)$) --
                ($(#4.east)+(-\XShift,\YShift)$)
        node [midway,above] {#5};
    \end{tikzpicture}%
}

\begin{document}
\[
    \renewcommand{\arraystretch}{1.5}
    \begin{array}{c @{\hspace*{1.0cm}} c}\toprule
       D & I \\\cmidrule{1-2}
      x^2\tikzmark{Left 1} & \tikzmark{Right 1}e^2x \\
      2x \tikzmark{Left 2} & \tikzmark{Right 2}\frac{1}{2} e^{2x} \\
      2  \tikzmark{Left 3} & \tikzmark{Right 3}\frac{1}{4} e^{2x} \\
      0  \tikzmark{Left 4} & \tikzmark{Right 4}\frac{1}{8} e^{2x} \\\bottomrule
    \end{array}
\]
%-----------------------------------------
\DrawArrow[draw=red]{Left 1}{Right 2}{$+$}%
\DrawArrow[draw=brown]{Left 2}{Right 3}{$-$}%
\DrawArrow[draw=blue]{Left 3}{Right 4}{$+$}%
\end{document}

خروجی:

اگر در اینترنت جستجو کنید نمونه زیاد است مثل این پیوند و این یکی.

برای رسم جدولی که می خواستید باز هم می‌توانید از tikz استفاده کنید به صورت زیر:

\documentclass{report}
\usepackage[top=1mm,bottom=1mm,right=1mm,left=1mm,paperwidth=11.5cm,paperheight=7.4cm]{geometry}
\usepackage[usenames,dvipsnames,table]{xcolor}
\usepackage{tikz}
\usepackage{xepersian}
\settextfont{XB Niloofar}

\begin{document}

\begin{tikzpicture}
\tikzstyle{arS} = [-latex,red,line width=.3mm]

\def\sep{8cm}

\draw[xshift=\sep](0,0)rectangle(3,1)node[midway]{\rl{$g(x)$
و انتگرال‌هایش}};
\draw[yshift=-1cm,xshift=\sep](0,0)rectangle(3,1);
\draw[yshift=-2cm,xshift=\sep](0,0)rectangle(3,1);
\draw[yshift=-3cm,xshift=\sep](0,0)rectangle(3,1);
\draw[yshift=-4cm,xshift=\sep](0,0)rectangle(3,1);
\draw[yshift=-5cm,xshift=\sep](0,0)rectangle(3,1);
\draw[yshift=-6cm,xshift=\sep](0,0)rectangle(3,1);


\draw[](0,0)rectangle(3,1)node[midway]{\rl{$f(x)$
و مشتق‌هایش}};
\draw[yshift=-1cm](0,0)rectangle(3,1);
\draw[yshift=-2cm](0,0)rectangle(3,1);
\draw[yshift=-3cm](0,0)rectangle(3,1);
\draw[yshift=-4cm](0,0)rectangle(3,1);
\draw[yshift=-5cm](0,0)rectangle(3,1);
\draw[yshift=-6cm](0,0)rectangle(3,1);

\draw[](3,0)rectangle(8,1);
\draw[](3,-6)rectangle(8,1);

\draw[arS,red](3.1,-.5)--(7.9,-1.5)node[midway,sloped,above]{+};
\draw[arS,yshift=-1cm,Green](3.1,-.5)--(7.9,-1.5)node[midway,sloped,above]{+};
\draw[arS,yshift=-2cm,red](3.1,-.5)--(7.9,-1.5)node[midway,sloped,above]{-};
\draw[arS,yshift=-3cm,Green](3.1,-.5)--(7.9,-1.5)node[midway,sloped,above]{+};
\draw[arS,yshift=-4cm,red](3.1,-.5)--(7.9,-1.5)node[midway,sloped,above]{-};
\end{tikzpicture}
\end{document}

خروجی:

اگر دقت کنید من این شکل را با tikz کشیدم و با بسته geometry حاشیه آن را حذف کردم. اکنون شما این را می توانید به عنوان یک شکل و با همان کیفیت pdf و با دستور \includegraphics وارد متن خود کنید. اگر هم به کد tikz آن دقت کنید می بینید که چیزی بیشتر از تعدادی مستطیل و خط نیست.

Comments

با سلام جناب دیانت ممنون از پاسخ شما. مشکل من با پاسخ شما حل شد. مشکلی ایجاد شده بین جدول و متن فارسی بعد از آن فاصله زیادی می افتد.
