مشکل در کشیدن خط عمودی در جدول

0 رای
1,024 بازدید

باسلام و تشکر از پاسخ دهی به سوالات

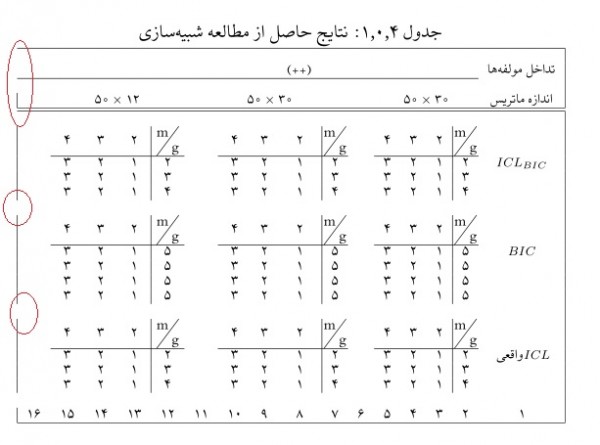

من جدول پیوست را با کمک دستور

  \begin{tabular} ‎‎{|{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}|}

برای 16 ستون رسم کرده ام. ولی خط عمودی آخر دچار مشکل است. دقیقا نمیدانم ولی ظاهرا در جاهایی از جدول که با دستور

\\

به خط بعدی رفته ام؛ این خط عمودی قطع می شود.

فایل‌های پیوست
سوال شده بهمن 1, 1394 توسط فهمیده (48 امتیاز)
فایلتون قابل اجرا نیست. فایلی که می‌فرستین حتماً باید قابل اجرا باشد.
شما مجاز هستین در هر سطر 16 ستون داشته باشید یعنی بعد از اتمام هر سطر (16 ستون) از newline و یا \\ باید استفاده کنید.
فایل رو قابل اجرا کردم.

1 پاسخ

+1 رای

بهترین پاسخ

همانطور که در نظر توضیح دادم باید عمل کنید.
فایل درست شده را در زیر آوردم.

\documentclass{book}
 \usepackage{diagbox}
 \usepackage{multirow}
 \usepackage{xepersian}
 \settextfont{Yas}
\begin{document}
\begin{table}[h]

\scriptsize

\centering
\caption{نتایج حاصل از مطالعه شبیه‌سازی}\label{tab1}
\begin{tabular} {|{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}{c}|}
\hline
  & & &   & & &   & & &   & & &   & & &  \\
تداخل مولفه‌ها
&&&&&&&(++) & & & & & & & &
\\
\cline{2-16}
  & & &   & & &   & & &   & & &   & & &  \\
اندازه ماتریس
&\multicolumn{4}{c}{$50\times 30$}&&& \multicolumn{3}{c}{$50\times 30$}&& \multicolumn{4}{c}{$50\times 12$}& \\
\hline
\hline
  & & &   & & &   & & &   & & &   & & &  \\
  \multirow{4}{*}{$ICL_{BIC}$}&\multicolumn{1}{c|}{ \slashbox[0.5cm]{\,\,\,m}{g}}&2 &3 &4&&\multicolumn{1}{c|}{ \slashbox[0.5cm]{\,\,\,m}{g}}&2& 3& 4&&\multicolumn{1}{c|}{ \slashbox[0.5cm]{\,\,\,m}{g}}&2& 3& 4&
  \\
  \cline{2-5}\cline{7-10}\cline{12-15}
 &\multicolumn{1}{c|}{2}&1 &2 &3&&\multicolumn{1}{c|}{2}&1& 2& 3&&\multicolumn{1}{c|}{2}&1& 2& 3& \\
 &
  \multicolumn{1}{c|}{3}&1& 2& 3&&\multicolumn{1}{c|}{3}&1 &2& 3&&\multicolumn{1}{c|}{3}&1 &2& 3&\\

 &\multicolumn{1}{c|}{4}&1 &2 &3&&\multicolumn{1}{c|}{4}&1& 2& 3&&\multicolumn{1}{c|}{4}&1& 2& 3&
  \\
  & & &   & & &   & & &   & & &   & & &  \\
 \multirow{4}{*}{$BIC$}&\multicolumn{1}{c|}{ \slashbox[0.5cm]{\,\,\,m}{g}}&2 &3 &4&&\multicolumn{1}{c|}{ \slashbox[0.5cm]{\,\,\,m}{g}}&2& 3& 4&&\multicolumn{1}{c|}{ \slashbox[0.5cm]{\,\,\,m}{g}}&2& 3& 4&
\\
  \cline{2-5}\cline{7-10}\cline{12-15}

 &\multicolumn{1}{c|}{5}&1 &2 &3&&\multicolumn{1}{c|}{5}&1& 2& 3&&\multicolumn{1}{c|}{5}&1& 2& 3& \\
&  \multicolumn{1}{c|}{5}&1& 2& 3&&\multicolumn{1}{c|}{5}&1 &2& 3&&\multicolumn{1}{c|}{5}&1 &2& 3&\\

 &\multicolumn{1}{c|}{5}&1 &2 &3&&\multicolumn{1}{c|}{5}&1& 2& 3&&\multicolumn{1}{c|}{5}&1& 2& 3& \\
&  \multicolumn{1}{c|}{5}&1& 2& 3&&\multicolumn{1}{c|}{5}&1 &2& 3&&\multicolumn{1}{c|}{5}&1 &2& 3&\\
  & & &   & & &   & & &   & & &   & & &  \\
  \multirow{4}{*}{$ICL$واقعی }&\multicolumn{1}{c|}{ \slashbox[0.5cm]{m}{g}}&2 &3 &4&&\multicolumn{1}{c|}{ \slashbox[0.5cm]{\,\,\,m}{g}}&2& 3& 4&&\multicolumn{1}{c|}{ \slashbox[0.5cm]{\,\,\,m}{g}}&2& 3& 4&   \\
  \cline{2-5}\cline{7-10}\cline{12-15}

 &\multicolumn{1}{c|}{2}&1 &2 &3&&\multicolumn{1}{c|}{2}&1& 2& 3&&\multicolumn{1}{c|}{2}&1& 2& 3&\\
&  \multicolumn{1}{c|}{3}&1& 2& 3&&\multicolumn{1}{c|}{3}&1 &2& 3&&\multicolumn{1}{c|}{3}&1 &2& 3&\\
 &\multicolumn{1}{c|}{4}&1 &2 &3&&\multicolumn{1}{c|}{4}&1& 2& 3&&\multicolumn{1}{c|}{4}&1& 2& 3&
 \\
1&2&3&4&5&6&7&8&9&10&11&12&13&14&15&16\\
\hline
 \end{tabular}

 \label{tb:1}
\end{table}
\end{document}
پاسخ داده شده بهمن 1, 1394 توسط حسن قربانزاد (1,607 امتیاز)
انتخاب شده بهمن 1, 1394 توسط فهمیده
...
