رسم گراف دوبخشی بدون استفاده از بستهtikz

0 رای
104 بازدید

سلام. میخواستم بدونم گرافی که ضمیمه کردم رو چطور میتونم در قالب پایان نامه دانشگاه بدون استفاده از بسته tikz رسم کنم.هرکاری کردم از این بسته استفاده کنم خروجی بهم نداد. نمیدونم واقعا مشکل از کجاست ؟یا اینکه چطوری و باچه دستوری میشه این بسته رو معرفی و استفاده کنم؟
دستور گرافی مثلثی شکل که قبلا در اینجا ارائه شه بود بصورتtex.1 ضمیمه کردم هم خروجی نداد.

فایل‌های پیوست
سوال شده مرداد 16, 1395 توسط سحر.م (15 امتیاز)
ویرایش شده مرداد 16, 1395 توسط سحر.م

2 پاسخ

0 رای

سلام
اگر به هر دلیلی نمی‌خواهید از بسته‌ی tikz استفاده کنید، بنده شکل شما رو در یکی از نرم افزارهای گرافیکی رسم کردم. لطفاً ایمیل خود را از طریق پیام خصوصی برای بنده ارسال کنید تا شکل رو براتون ارسال کنم.

ویرایش:
برای رسم این گراف:
۱- ابتدا اطمینان حاصل کنید که بسته‌ی تیکز فراخوانی شده است:

\usepackage{tikz}
\usetikzlibrary{positioning}

۲- نمونه‌ی کد:

\tikzset{main node/.style={circle,fill=blue!20,draw,minimum size=0.5cm,inner sep=0pt},
            }
            \begin{center}
 \begin{tikzpicture}
  \begin{scope}
    \node[main node] (0) {$0$};
    \node[main node] (1) [right = 2cm  of 0]  {$3$};
    \node[main node] (2) [below = 2cm  of 0] {$1$};
    \node[main node] (3) [right = 2cm  of 2] {$4$};
    \node[main node] (4) [below = 4.5cm  of 0] {$2$};
    \node[main node] (5) [right = 2cm  of 4] {$5$};

    \path[draw,thick]
    (0) edge node [above,xshift=-5mm,yshift=0mm] {$0$} (1)
    (0) edge node [above,xshift=-5mm,yshift=5mm] {$6$} (3)
    (0) edge node [above,xshift=-8mm,yshift=8mm]{$3$} (5)
    (2) edge node [above,xshift=-7mm,yshift=-12mm]{$4$} (1)
    (2) edge node [below,xshift=-7mm,yshift=0mm]{$1$} (3)
    (2) edge node [above,xshift=-7mm,yshift=1mm]{$7$} (5)
    (4) edge node [above,xshift=-9mm,yshift=-16mm]{$8$} (1)
    (4) edge node [below,xshift=-7mm,yshift=-7mm]{$3$} (3)
    (4) edge node [below,xshift=-7mm,yshift=0mm]{$2$} (5)
    ;
    \end{scope}
\end{tikzpicture}
\end{center}

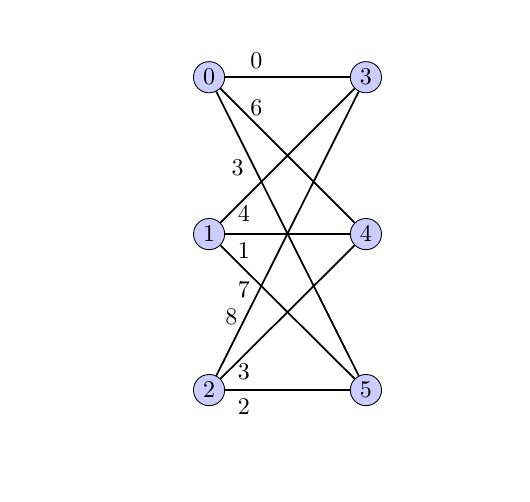

۳- خروجی:
enter image description here

پیروز باشید.

پاسخ داده شده مرداد 17, 1395 توسط مسهر باقری (4,315 امتیاز)
ویرایش شده مرداد 18, 1395 توسط مسهر باقری
0 رای

با سلام
به نظرم مشکل شما با استفاده از دستور \RequirePackage{tikz} قبل از دستور
\RequirePackage{xepersian} در فایل ؟؟؟؟.cls حل خواهد شد.

%%%%%%%%%%%%____________ویرایش_____________%%%%%%%%%%%%%%
با اضافه کردن فایل command به نظر می آید که در قالب شما فایل cls. وجود ندارد.

بهترین راه این است که شما فایل کمینه قابل اجرا (کل فایل قالب بدون مطالب شخصی خودتان) قرار دهید تا دقیقا معلوم شود مشکل کجاست،
اما به نظرم اگر در فایل command دستور \usepackage{tikz} را بعد از خط 50 قبل از دستور \usepackage{xepersian} وارد کنید مشکل حل خواهد شد، البته اگر خواستید کتابخانه هایی از دستور تیکز را نیز اضافه کنید واضح است که باید بعد از فراخوانی پکیج باشد.

نکته: بسته زی‌پرشین آخرین بسته‌ای است که فراخوانی می‌شود.

پاسخ داده شده مرداد 17, 1395 توسط یوسف (1,630 امتیاز)
ویرایش شده مرداد 18, 1395 توسط یوسف
...
