رسم راس های گراف و برچسب راس ها

+1 رای
1,244 بازدید

با سلام
من با کمک دستور

\documentclass{report}
\usepackage{tikz}
\usetikzlibrary{calc}

\begin{document}
\begin{tikzpicture}
\foreach \a in {0,60,...,300} {
\draw[-] (\a:2cm) --({\a+60}:2cm);
    }
\draw[-] (60:2cm) --(180:2cm);
    \end{tikzpicture}
    \end{document}

گراف موردنظرم رو رسم کردم. حال چگونه میتوانم راس هارو به صورت نقطه توپر و برچسب راسها رو هم رسم کنم.
با تشکر

فایل‌های پیوست
مربوط به این پاسخ: رسم گراف در تک میکر
سوال شده بهمن 25, 1393 توسط Narges (12 امتیاز)
ویرایش شده بهمن 26, 1393 توسط Narges
لطفا کدهارو توی محیط کد قرار بدید تا ظاهر زیباتری داشته باشه.
ممنون که همکاری می‌کنید.
باتشکر از تذکرتون. حتما این مشکل رو برطرف خواهم کرد.

1 پاسخ

+1 رای

بهترین پاسخ

برای رسم دایره‌های توپر از circ استفاده کردم. میتونید با تفییر مقدارِ inner sep=2 به عدد دلخواه، اندازه این دایره رو تفییر بدید.

برای برچسب‌گذاری از label استفده کردم. و اسم راس‌ها رو از a تا f گذاشتم.

برای تعیین اینکه هر برچسب در کدوم طرف راس نوشته بشه، از dir استفاده کردم. میتونید عبارتهای left، right و ... رو توی حلقه به مقدار دلخواه تغییر بدید.

\documentclass{report}
\usepackage{tikz}
\usetikzlibrary{calc}

\begin{document}
\begin{tikzpicture}[circ/.style={circle, draw, fill, inner sep=2}]
\foreach \a/\label/\dir in {0/a/right, 60/b/above, 120/c/above, 180/d/left, 240/e/below, 300/f/below} {
\draw[-] (\a:2cm) node [circ] {} node [\dir=3pt] {$ \label $} -- ({\a+60}:2cm);
}
\draw[-] (60:2cm) --(180:2cm);
\end{tikzpicture}
\end{document}

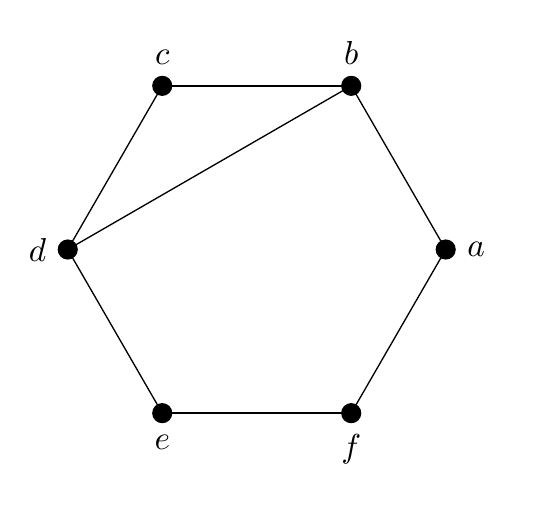

خروجی:
enter image description here

پاسخ داده شده بهمن 25, 1393 توسط s_morteza_h (182 امتیاز)
ویرایش شده اسفند 23, 1393 توسط s_morteza_h
ممنون از راهنماییتون. توضیحاتتون عالی بودن.موفق باشید
گذاشتن یک راس در وسط 5 ضلعی رسم شده در این قسمت
...
