رسم چندجمله‌ای‌های چبیشف در یک دستگاه مختصات

+1 رای
107 بازدید

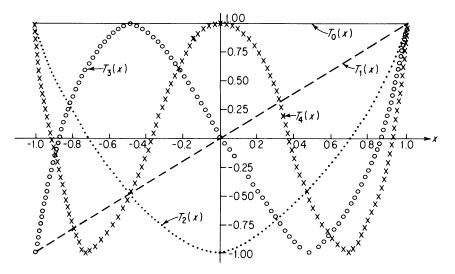

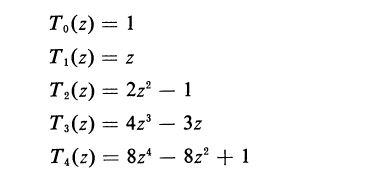

سلام، معادلات و شکل پیوست مربوط به پنج چندجمله‌ای اول چبیشف است. من میخواستم این معادلات را مطابق شکل پیوست رسم کنم.
ویرایش
من این شکل را با کد زیر رسم کردم

\documentclass[openany,11pt]{book}‎
‎\usepackage{pgf,tikz}‎
‎\usepackage{pgfplots}‎
‎\usepackage{xepersian}‎
‎\settextfont[Scale=1]{XB Niloofar}‎
‎\setdigitfont[Scale=1]{Parsi Digits}‎‎‎
‎\begin{document}‎
\begin{LTR}‎
‎\begin{tikzpicture}‎
‎[line cap=round,line join=round,x=3cm,y=3cm,]‎
‎\draw[-latex,color=dark] (-1.1,0) -- (1.1,0);‎
   ‎\foreach \x in {,-1,-0.75,-0.5,-0.25,0.25,0.5,0.75,1}‎
   ‎\draw[shift={(\x,0)},color=darkgray,] (0pt,1pt) -- (0pt,-1pt)‎
                                   ‎node[below] {\footnotesize $\x$};‎
  ‎\draw[-latex,color=dark] (0,-1.1) -- (0,1.1);‎
      ‎\foreach \y in {,-1,-0.75,-0.5,-0.25,0.25,0.5,0.75,1}‎
      ‎\draw[shift={(0,\y)},color=dark,] (1pt,0pt) -- (-1pt,0pt)‎
                                    ‎node[left] {\footnotesize $\y$};‎
  ‎\draw[dashed, samples=1000, domain=-1:1,]‎
   ‎plot(\x,{1}) node [ ]{};‎
   ‎\draw (0.7,1)node[] {$T_{0}(x)$};‎
 ‎\draw[dotted, samples=1000, domain=-1:1,]‎
   ‎plot(\x,{\x}) node []{};‎
    ‎\draw (0.7,0.8)node[] {$T_{1}(x)$};‎
   ‎\draw[thick, plused, samples=1000, domain=-1:1,]‎
   ‎plot(\x,{2*\x^{2} -1}) node [ ]{};‎
   ‎\draw (0.7,0.3)node[] {$T_{2}(x)$};‎
    ‎\draw[domain=-1:1,]‎
   ‎plot(\x,{4*\x^{3} -3*\x}) node []{};‎
   ‎\draw (0.25,-0.5)node[] {$T_{3}(x)$};‎
     ‎\draw[samples=1000, domain=-1:1,]‎
   ‎plot(\x,{8*\x^{4}-8*\x^{2}+1}) node [ ]{};‎
   ‎\draw (-1,0.3)node[] {$T_{4}(x)$};‎
‎\end{tikzpicture}‎
‎\end{LTR}‎
‎\end{document}‎

enter image description here

الان مشکل من اینه که چطور میشه سایر منحنی ها را با دایره کوچک و علامت ضربدر کوچک و نظایر آن رسم کرد؟و همچنین چرا منحنی T3 شکستگی داره؟

فایل‌های پیوست
سوال شده آبان 13, 1395 توسط کاوه (75 امتیاز)
ویرایش شده آبان 14, 1395 توسط کاوه
به پرسش و پاسخ زیر مراجعه کنید. خودتان کمی تلاش کنید و نتیجه را قرار دهید تا دوستان برایتان کامل کنند.

http://qa.parsilatex.com/22193
از شما سپاس گزارم، من شکل را رسم کردم، کد و خروجی را در ویرایش سوال خودم قرار دادم، حالا سوال من اینه چطور میشه سایر منحنی ها را با دایره کوچک و علامت ضربدر کوچک و نظایر آن رسم کرد؟ و اینکه چرا T3  شکستگی داره؟
یک امتیاز مثبت بابت تلاشی که انجام دادید.

2 پاسخ

0 رای

بهترین پاسخ

با افزودن تنظیم [mark=*, mark options={fill=white}] بعد از plot می‌توانید به خواسته خود برسید. دقت کنید که mark=* دایره تولید می‌کند و mark options={fill=white} داخل آن را سفید می‌کند (حالت توخالی). برای تولید x کافی است plot [mark=x] را قرار دهید. سایر موارد را می‌توانید با جست‌وجو به‌دست آورید. به پارامتر samples نیز توجه داشته باشید.

نکته: فایلتان اصلاً کمینه نبود و کاراکترهای مخفی داشت. همچنین به نظر من خیلی ساده‌تر و منطقی‌تر می‌توانستید نمودارها را رسم کنید!

پاسخ داده شده آبان 14, 1395 توسط ایمان بیات (2,020 امتیاز)
انتخاب شده آبان 14, 1395 توسط کاوه
از شما برای راهنمایی و مفید و مختصر تشکر میکنم، به نظر، دلیل کاراکتر مخفی استفاده از نسخه قدیمی لاتک باشد.
لاتک هیچ کاراکتری به سند شما اضافه نخواهد کرد این احتمالا به سبب ویرایشگری است که استفاده می‌کنید.
+1 رای

با کمک بسته pgfplot هم می‌توانید اینکار را انجام دهید.

\documentclass{article}
\usepackage{pgfplots}

\usepackage{xepersian}
\settextfont{Yas}
\setdigitfont{Yas}

\begin{document}
\begin{tikzpicture}
    \begin{axis}[%small,
            x=5cm,
            y=3cm,
            axis x line=middle,
            axis y line=middle,
            ymax=1.1, ymin=-1.1,
            xmax=1.1, xmin=-1.1,
%            minor tick num=1,
            xtick distance=.2,
            ytick distance=.25,
            domain = -1:1,
%            samples=50
            legend entries={$T_0$,$T_1$,$T_2$,$T_3$,$T_4$}
            ]
        \addplot [-] {1};
        \addplot [densely dashed] {x};
        \addplot [dotted] {2*x^2 -1 };
        \addplot [samples=70, mark=*, mark options={fill=white,}] {4*x^3 -3*x};
        \addplot [samples=70, mark=x, ] {8*x^4 -8*x^2+1};
    \end{axis}
\end{tikzpicture}
\end{document}

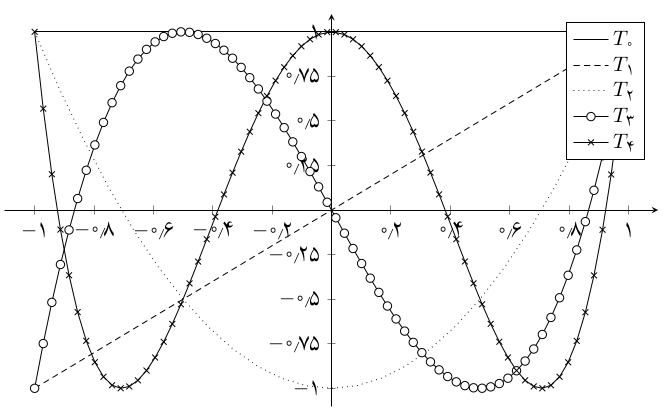

enter image description here

پاسخ داده شده آبان 14, 1395 توسط سید جواد (3,501 امتیاز)
ازشما برای دادن امتیاز سپاسگزارم، راستش یادگیری مطالب جدید در خلال این پرسش و پاسخ ها بسیار ارزشمند است. با اجرای این کد در خروجی pdf،
  Coulden't render the page
 ظاهر میشود
من از miktek2.7 و Texmaker  استفاده میکنم
فکر می‌کنم نسخه میک‌تک شما قدیمی است. کد سید جواد را با texlive 2016 بدون مشکل اجرا کردم.
بله درست ميفرمائيد، نسخه قديمى است، اما با اين وجود محيط نوشتارى آن فونت درشتى دارد كه براى تايپ راحتتر است و همچنين بيمر آن محيط ساده و زيبا دارد.
آيا اگر نسخه جديد نصب شود ميتوان از بيمر قديمى همچنان استفاده كرد؟؟؟ و يا ميتوان فونت براى محيط تايپ درشتتر كرد؟؟؟
...
