چگونه می توان نمودار درختی مطالب رسم کرد؟

0 رای
1,448 بازدید

سلام
وقت بخیر

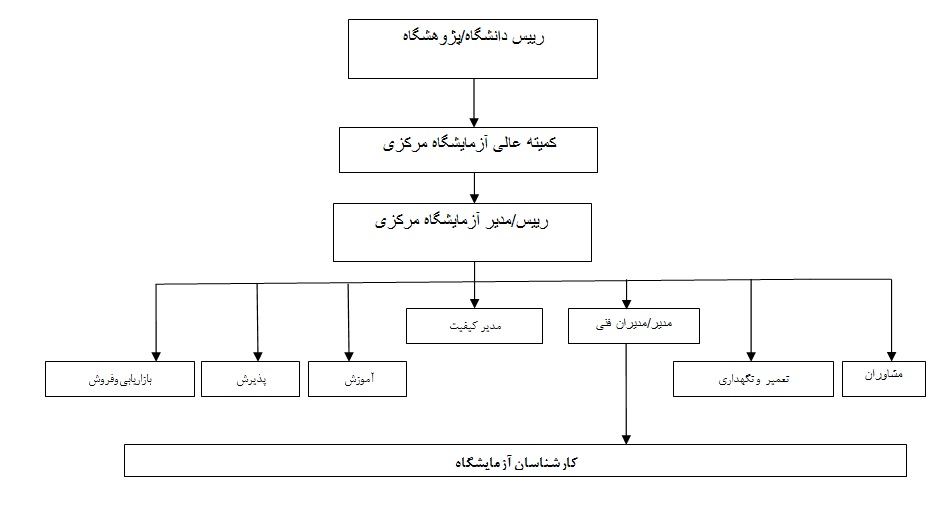

یک نمودار درختی مثل نمودار زیر رو چطوری می‌تونم رسم کنم؟
ممنون میشم راهنمایی کنید.enter image description here

سوال شده 19 فروردین 1396 توسط پروین نقی‌زاده (708 امتیاز)
سلام. با tikz. اما اگه منتظر خود جواب کد نمودار هستین، باید منتظر باشین دوستانی که وقت دارن، رسم و جواب بدن. با geogebra هم میشه.
http://www.texample.net/tikz/examples/hierarchical-diagram/

1 پاسخ

0 رای

بهترین پاسخ

همانطور که گفتند با بسته tikZ می‌توان این گونه نمودارها را رسم کرد. امیدوارم دیر نباشد:

\documentclass{standalone}
\usepackage{tikz}
\usetikzlibrary{shapes,arrows,trees,calc}
\usepackage{xepersian}
\settextfont{Yas}
\begin{document}
\tikzstyle{block} = [rectangle,draw,text width=2.5cm,text centered,minimum height=3em,fill=red!20]
\tikzstyle{line} = [draw,thick,-latex']
\tikzstyle{edge from parent}=[draw,thick,-latex']
\begin{tikzpicture}[auto,edge from parent fork down]
\tikzstyle{level 1}=[sibling distance=180mm,level distance=11ex]
\tikzstyle{level 2}=[sibling distance=30mm,level distance=15ex]
\node[block,text width=4cm] (chnlr) {\rl{رئیس دانشگاه/پژوهشگاه}};
\node [block,text width=4cm,below of=chnlr,yshift=-5ex] (cmt) {\rl{کمیته عالی آزمایشگاه مرکزی}}
child{node [block,text width=4cm] (lab) {{\rl{رئیس/مدیر آزمایشگاه}}}
    child{node [block] (mrkt) {\rl{بازاریابی و فروش}}}
    child{node [block] (rcp) {پذیرش}}
    child{node [block] (edu) {آموزش}}
    child{node [block] (qul) {\rl{مدیر کیفیت}}}
    child{node [block] (tch) {\rl{مدیر/مدیران فنی}}}
    child{node [block] (rpr) {{\rl{تعمیر و نگهداری}}}}
    child{node [block] (cnslt) {مشاوران}}};
\node[block,below of=tch,yshift=-1cm,text width=8cm](exp){\rl{کارشناسان آزمایشگاه}};
\path [line] (chnlr.south) -- (cmt.north);
\path [line] (cmt.south) -- (lab.north);
\path [line] (tch.south)-- (exp.north);
\end{tikzpicture}
\end{document}

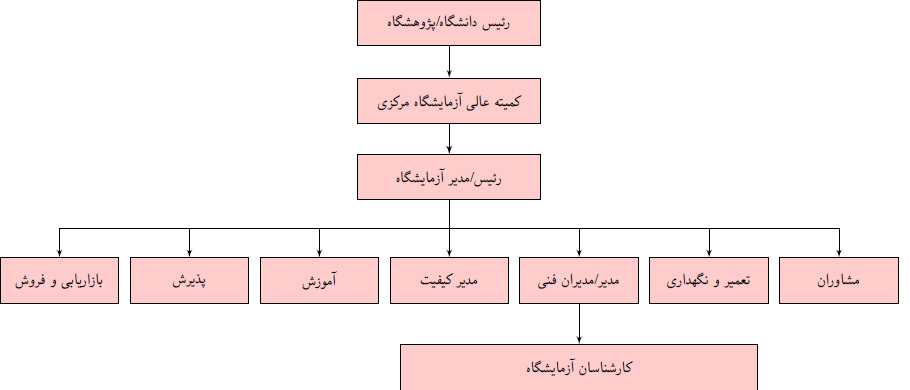

نتیجه:
hierarchical diagram

پاسخ داده شده 23 فروردین 1396 توسط ایمان بیات (1,898 امتیاز)
انتخاب شده 25 فروردین 1396 توسط پروین نقی‌زاده
بی‌نهایت سپاس از لطفتون.
...
