مشکل در تنظیم حاشیه با حضور سرصفحه

Question

سلام خدمت دوستان گرامی.
در کد زیر یک تصویر در سرصفحه تمامی صفحات قرار داده شده است.

\documentclass{article}
\usepackage[includeheadfoot,margin=2cm]{geometry}
\usepackage{calc}
\usepackage{tikz}
\usepackage{fancyhdr}
\usepackage{ptext}
\usepackage[fontsize=14]{xepersian}
\settextfont{Yas}
\setdigitfont{Yas}

\newcommand{\headbox}{%
\begin{center}
\begin{tikzpicture}
\coordinate (O) at (0,0);
 \draw[rounded corners](O|-current page.west) rectangle +(\textwidth,-3cm) ;
\end{tikzpicture}
\end{center}
}

\pagestyle{fancy}
%\chead{\headbox}
\fancyhead{\headbox}
\setlength{\headheight}{5cm}
\setlength{\headsep}{0cm}
\renewcommand{\headrulewidth}{0pt}
\begin{document}
\ptext[1-20]
\end{document}

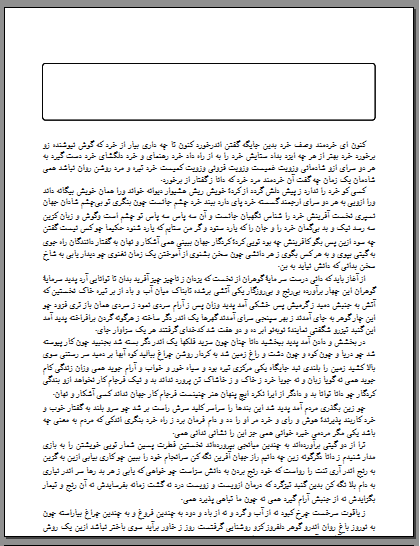

در خروجی، متن در انتهای صفحات وارد حاشیه می‌شود و خروجی مطلوب نیست. شکل زیر خروجی را نشان می‌دهد.

چگونه می‌توان این مشکل را برطرف کرد؟

Answer 1

با تشکر از هر دو بزرگوار (جناب اسعد و مددپور عزیز) که پاسخ‌هایی بس زیبا به پرسش دادند.

با توجه به اینکه شما اندازه هدر را بعد از لود بسته geometry تغییر داده‌اید لذا در محاسبات بسته این اندازه در نظر گرفته نمی‌شود لذا یک راه همان است که دیدید: بروزرسانی اندازه ارتفاع متن به صورت دستی.
لکن راه دیگر این است که این اندازه را پیش از لود بسته geomery تنظیم کنید تا خود بسته بقیه کارها را انجام دهد.

\documentclass{article}
\setlength{\headsep}{0cm}
\setlength{\headheight}{5cm}
\usepackage[includeheadfoot,margin=2cm]{geometry}
\usepackage{calc}
\usepackage{tikz}
\usepackage{fancyhdr}
\usepackage{ptext}
\usepackage[fontsize=14]{xepersian}
\settextfont{Yas}
\setdigitfont{Yas}

\newcommand{\headbox}{%
\begin{center}
\begin{tikzpicture}
\coordinate (O) at (0,0);
 \draw[rounded corners](O|-current page.west) rectangle +(\textwidth,-3cm) ;
\end{tikzpicture}
\end{center}
}

\pagestyle{fancy}
%\chead{\headbox}
\fancyhead{\headbox}
\renewcommand{\headrulewidth}{0pt}
\begin{document}
\ptext[1-20]
\end{document}

Comments

متشکر از شما. قرار دادن دستور قبل از فراخوانی بسته نکته جالبی است و نیاز به آزمون و خطا ندارد. تنها یک نکته: اگر برای دیدن مقدار حاشیه ها گزینه showframe بسته geometry را فعال کنیم (\usepackage[includeheadfoot,margin=2cm,showframe]{geometry})
اندازه حاشیه پایین با سه طرف دیگر متفاوت است (با چشم حدود یک سانتی متر اختلاف). دلیل این مساله چیست؟ آیا من اشتباه می کنم؟
الان متوجه شدم اگر دستود دیگر یعنی \setlength{\headsep}{0cm} را نیز به قبل از بسته geometry منتقل کنیم ظاهرا خروجی مطلوب به دست می آید. باز هم تشکر.

---

الان متوجه شدم اگر دستور دیگر یعنی \setlength{\headsep}{0cm} را نیز به قبل از بسته geometry منتقل کنیم ظاهرا خروجی مطلوب به دست می آید. باز هم تشکر.

---

در صورت موافقت با این نظر به منظور استفاده کاربران دیگر پیشنهاد من این است که پاسخ خود را ویرایش نمایید تا پرسش بسته شود.

---

درود.+1

Answer 2

سلام

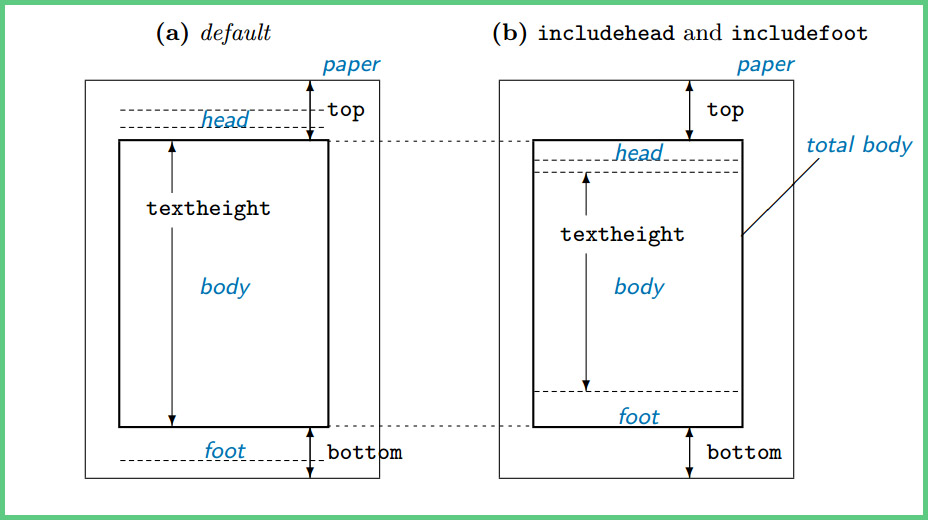

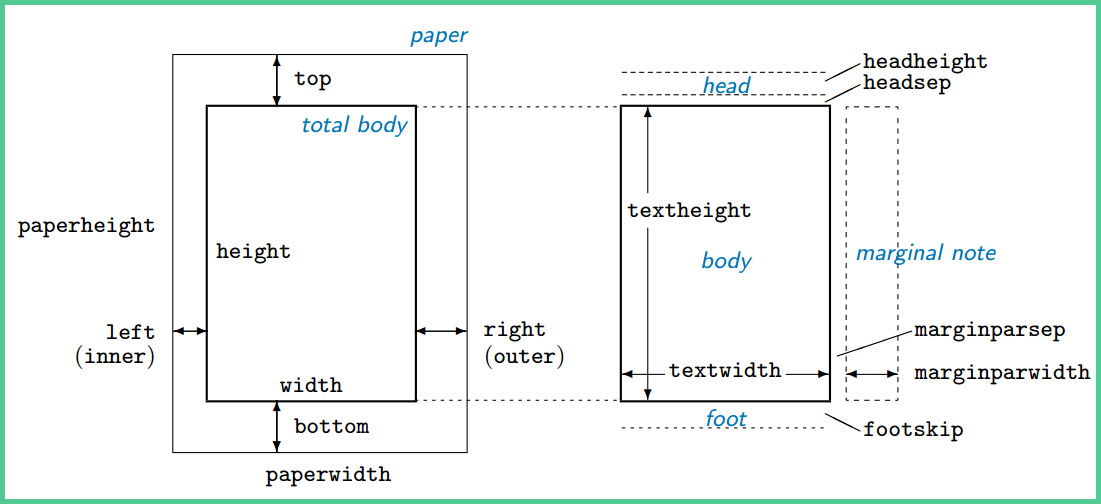

ابتدا به دو تصویر زیر توجه کنید:

---

---

---

در تصویر دوم و قسمت (b) از آن توجه کنید. زمانی که شما از گزینه‌ی includeheadfoot از بسته‌ی geometry استفاده می‌کنید مطابق شکل ارتفاع مطابق زیر محاسبه می‌شود:

           height = textheight + headheight + headsep +  footskip

حالا به کد‌های شما بر‌می‌گردیم. دو ساختار زیر از دستورات شما را در زیر داریم:

\setlength{\headheight}{5cm}
\setlength{\headsep}{0cm}

همچنین به این نکته توجه کنید که در هر برگه به کمک ساختار زیر شما مستطیلی به عرض 3 سانتیمتر دارید که طول آن به اندازه‌ی پهنای متن شماست.

\begin{tikzpicture}
\coordinate (O) at (0,0);
\draw[rounded corners](O|-current page.east) rectangle +(\textwidth,-3cm) ;
\end{tikzpicture}

پس شما چند سانتیمتر از متن خود را در پایین محو کرده‌اید. حال ساختار شما را به ساختار زیر تغییر می‌دهیم:

\setlength{\headheight}{3cm}
\setlength{\headsep}{0cm}

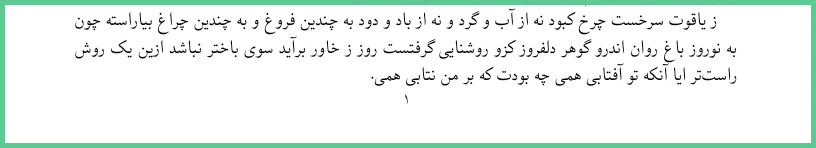

وضعیت بهتر می‌شود:

---

با ساختار زیر اندازه‌ی footskip را از لاتک درخواست کنیم:

\the\footskip

پاسخ لاتک 30pt است. حال با ساختار زیر آن را تغییر می‌دهیم:

\setlength{\footskip}{0cm}

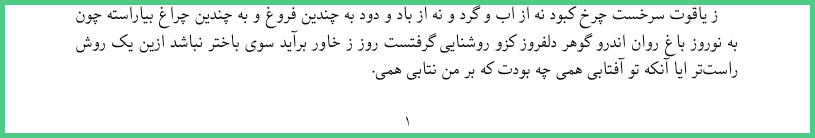

وضعیت زیر را نتیجه می‌گیریم:

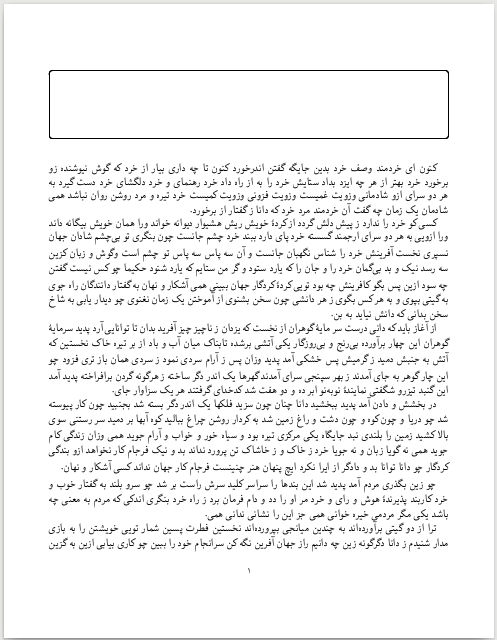

پیشنهاد من استفاده از گزینه‌ی bottom از بسته‌ی geometry و تنظیم آن به دلخواه خود و مطابق نمونه ی تقریبی زیر است:

---

با تنظیم گزینه‌های تصاویر اول و دوم می‌توانید به مطلوب خود برسید و اندازه‌های کد‌های زیر صرفاً پیشنهاد هستند:

---

\documentclass{article}
\usepackage[includeheadfoot,margin=2cm,bottom=3cm]{geometry}
\usepackage{calc}
\usepackage{tikz}
\usepackage{fancyhdr}
\usepackage{ptext}
\usepackage[fontsize=14]{xepersian}
\settextfont{Yas}
\setdigitfont{Yas}
%\usepackage{showframe}
\newcommand{\headbox}{%
%\begin{center}
\begin{tikzpicture}
\coordinate (O) at (0,0);
 \draw[rounded corners](O|-current page.east) rectangle +(\textwidth,-3cm) ;
\end{tikzpicture}
%\end{center}
}

\pagestyle{fancy}
%\chead{\headbox}
\fancyhead{\headbox}
\setlength{\headheight}{3.2cm}
\setlength{\headsep}{0cm}
\renewcommand{\headrulewidth}{0pt}
\begin{document}
\ptext[1-20]
\end{document}

---

موفق باشید.

Comments

با تشکر از شما، با آزمون و خطا و محدود کردن سایر پارامترها چیزی شبیه آنچه مورد نظر ماست به دست می آید. اما چرا گزینه های بسته geometry در تنظیم حاشیه (در اینجا هر چهار طرف 2 سانتی مترmargin=2cm) نمی توانند این هدف را [بدون آزمون و خطا] برآورده کنند. آیا نحوه استفاده از گزینه ها مشکل دارد یا خود بسته؟

---

سلام خدمت شما
هیچکدام از اعداد داده شده در پاسخ من آزمایش و خطا نیستند.
لطفاً تصویر دوم و قسمت b رو مجددا نگاه کنید. اونجا مشخصه که head از کجا شروع میشه. در واقع margin را که شما داده‌اید از سه طرف لحاظ شده و اگر از پایین برای شما لحاظ نشده به این علته که متن به پایین شیفت داده شده است. در قسمت نظرات در پاسخ دوم جناب اسعد ابوزید عزیز این موارد رو کاملتر بیان کرده ام.

Answer 3

با سلام،

یكی از روشها میشه‌ كه‌ طول نوشته‌ را هم دوباره‌ تعریف كنید چونكه‌ شما طول سربرگ رو پنج سانت زدین پس

\setlength{\textheight}{\textheight-\headheight}

كه‌ با تغییر حاشیه‌ هم مطابقت دارد و مشكلی پیش نمیاد. راههای دیگر هم اگر دوستان لطف كنند.
پس كد كلی بصورت زیر میباشد كه‌ من حاشیه‌ را هم به‌ چهار تغییر دادم تا تغییرات به‌ وضوح دیده‌ بشن.

\documentclass{article}
\usepackage[includeheadfoot,margin=4cm]{geometry}
\usepackage{calc}
\usepackage{tikz}
\usepackage{fancyhdr}
\usepackage{ptext}
\usepackage[fontsize=14]{xepersian}
\settextfont{Yas}
\setdigitfont{Yas}

\newcommand{\headbox}{%
\begin{center}
\begin{tikzpicture}
\coordinate (O) at (0,0);
 \draw[rounded corners](O|-current page.west) rectangle +(\textwidth,-3cm) ;
\end{tikzpicture}
\end{center}
}

\pagestyle{fancy}
%\chead{\headbox}
\fancyhead{\headbox}
\setlength{\headheight}{5cm}
\setlength{\textheight}{\textheight-\headheight}
\setlength{\headsep}{0cm}
\renewcommand{\headrulewidth}{0pt}
\begin{document}
\ptext[1-20]
\end{document}

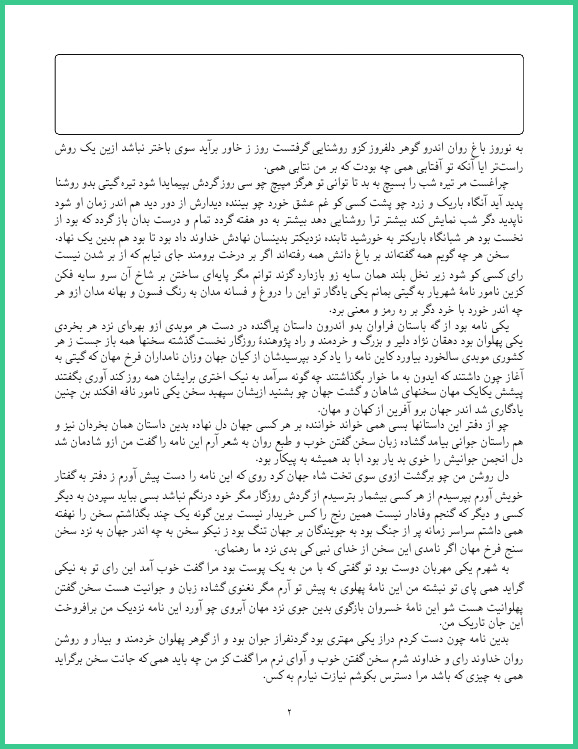

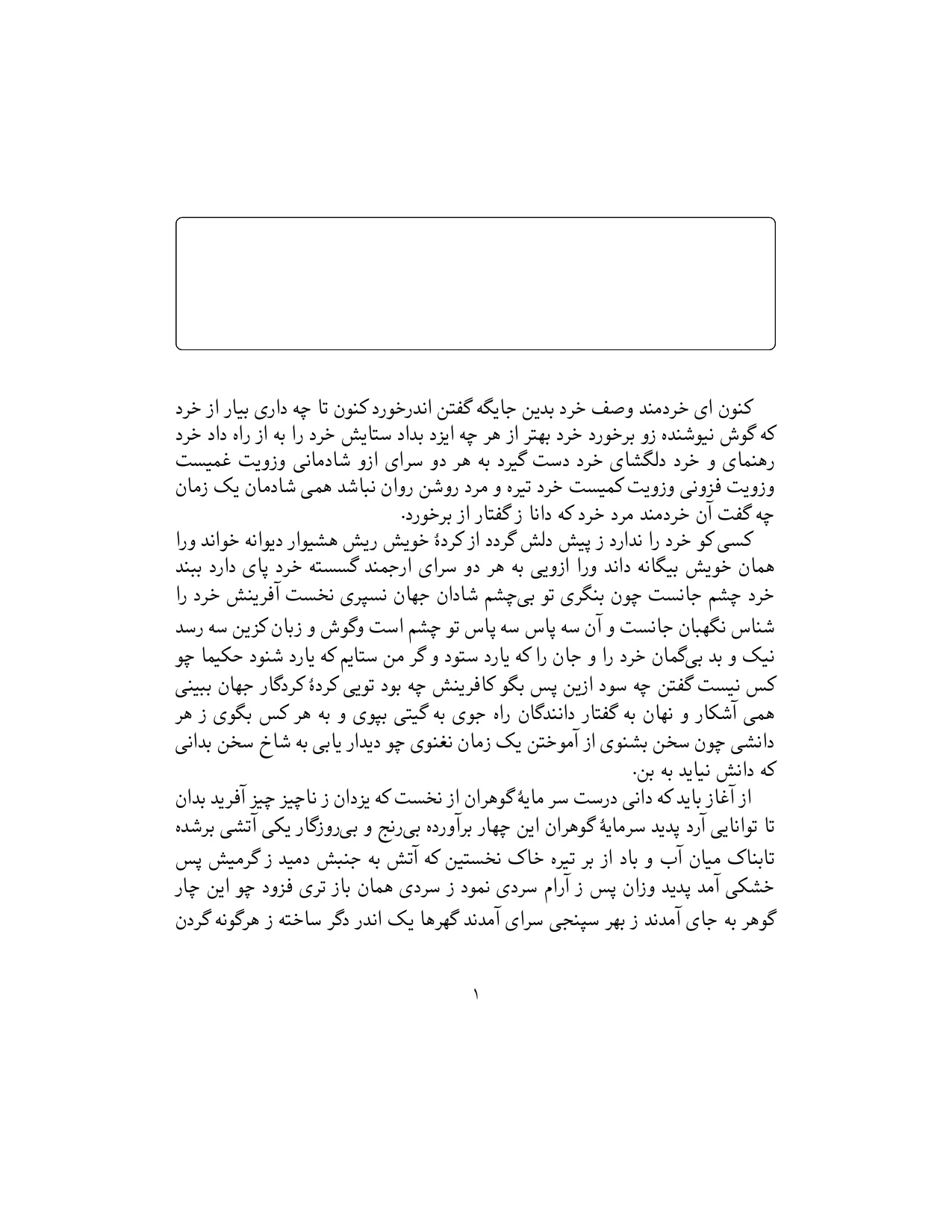

و خروجی یكی از صفحات:

با درود

Comments

ضمن تشکر، دو نکته اینجا وجود دارد:
1. چرا با وجود اینکه از گزینه includeheadfoot بسته geometry استفاده کرده ایم نیاز به کم کردن ارتفاع سر صفحه از ارتفاع بدنه متن داریم؟ قاعدتا با گزینه های این بسته چنین مشکلاتی نباید وجود داشته باشد؟
2. با قرار دادن کد پیشنهاد شده حاشیه پایین با آنچه مشخص شده است (2cm یا 4cm) متفاوت است. این مساله را با استفاد از گزینه showframe بسته geometry می توان دید.

Answer 4

با سلام دوباره‌ خدمت شما عزیزان و بزرگواران،

من این مورد را باگ در بسته‌ geometry میبینم كه‌ نمیتواند اندازه‌ها را به‌ درستی با تغییرات داده‌ شده‌ حساب كند.

برای اثبات این موضوع هم بجای استفاده‌ از tikz از بسته‌ .tikzpagenodes استفاده‌ میكنم تا به‌ وضوح دیده‌ شود

برای راهنمایی بیشتر راهنما بسته‌ tikzpagenodes صحفه‌ ٢ را ببینید.

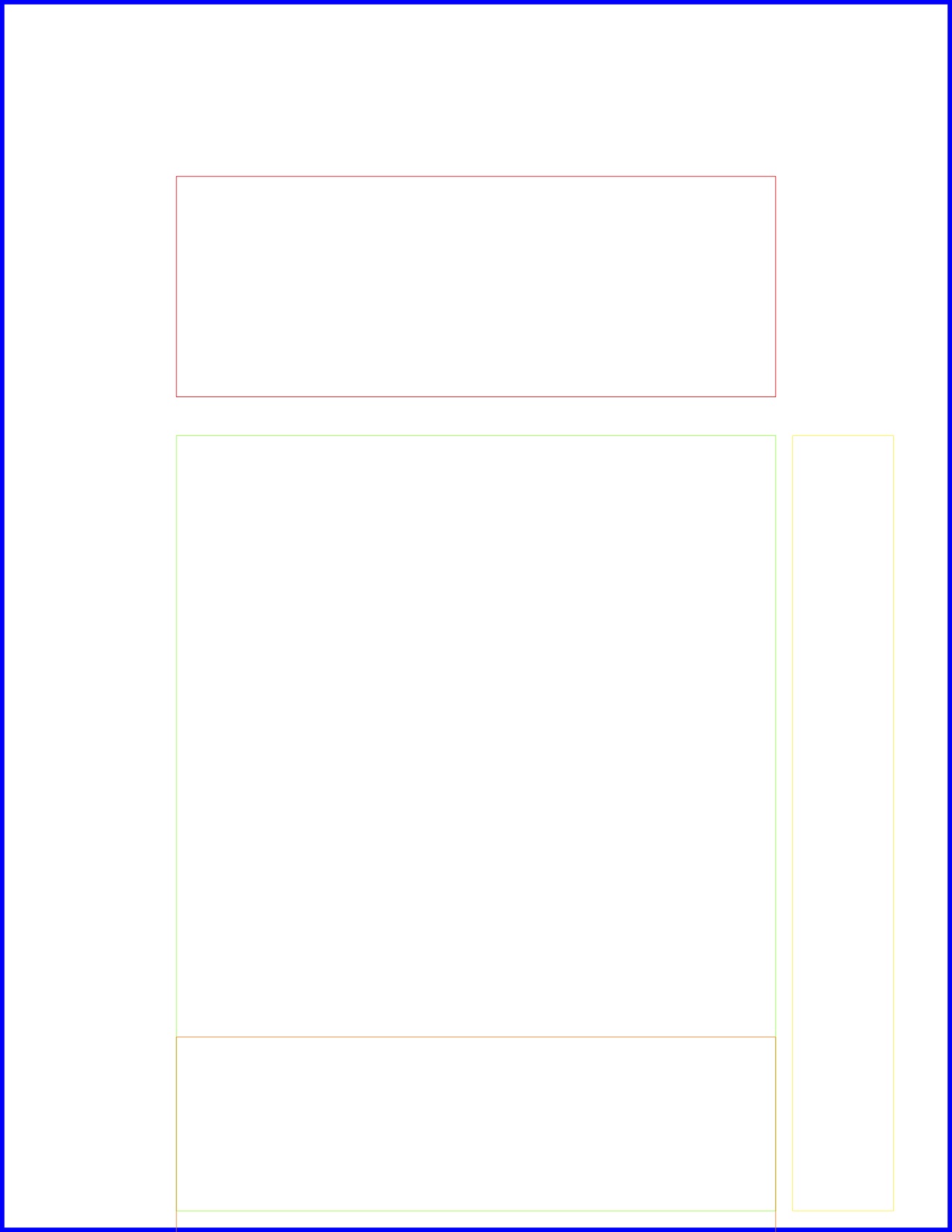

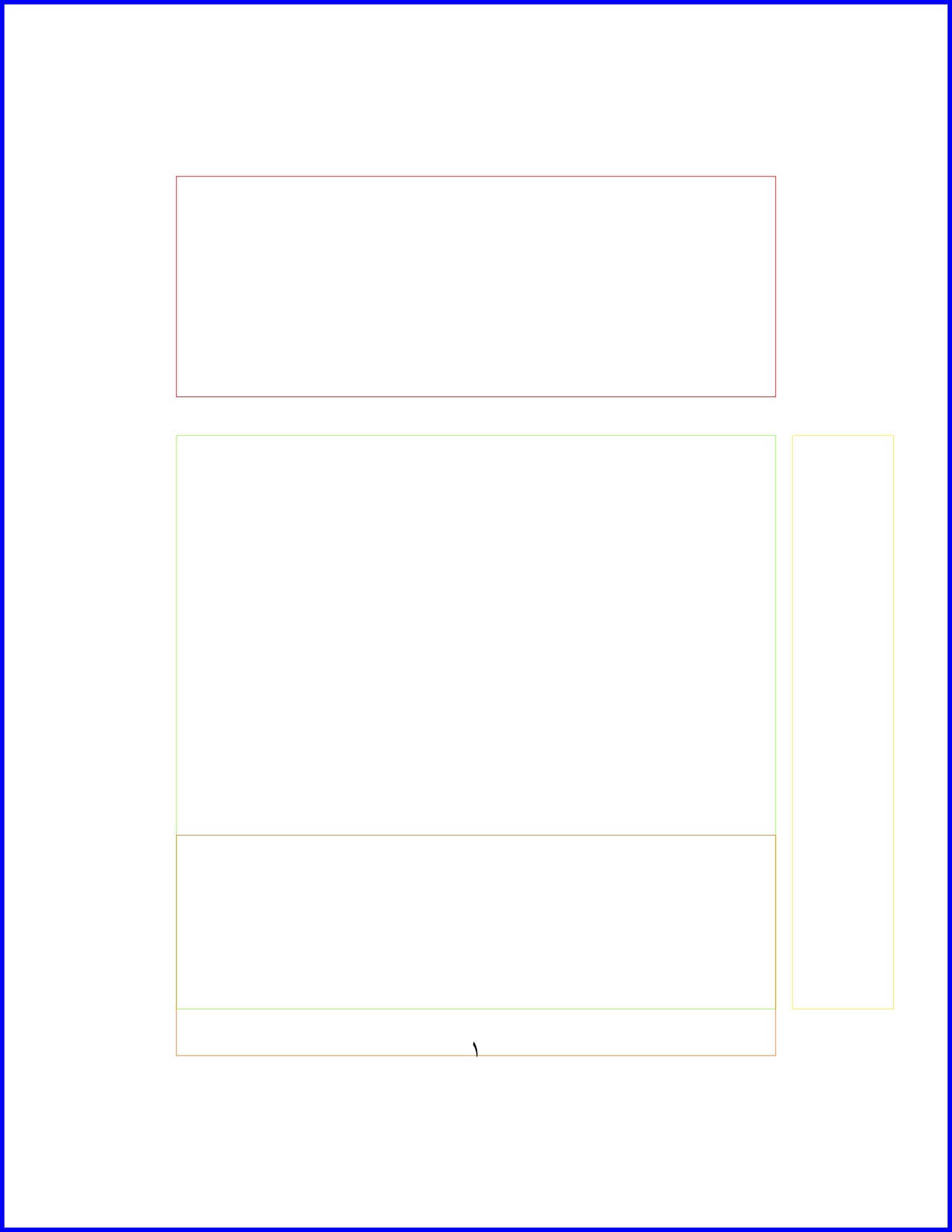

بدون دستكاری كردن اندازه‌ سربرگ صفحه‌ بصورت زیر میباشد

كه‌ محل و اندازه‌ها با كادرهای رنگی مشخص شده‌ است.
حال اگر از

\setlength{\headheight}{5cm}

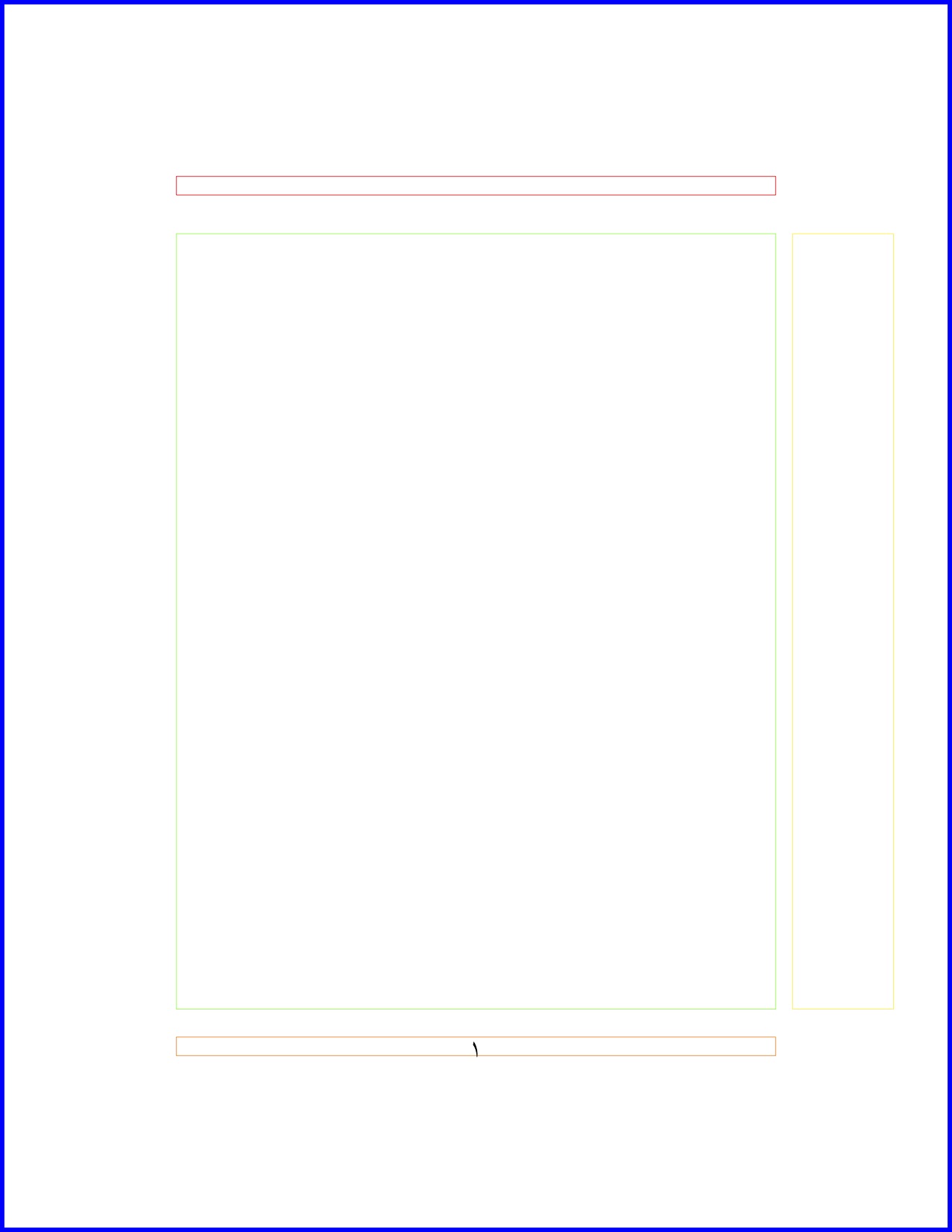

بعد از بسته‌ geometry استفاده‌ كنیم خواهیم داشت

و قبل از بسته‌ geometry داریم

من به‌ این نتیجه‌ رسیدم كه‌ مشكل در بسته‌ geometry باشد.
نمونه‌ كد :

\documentclass{article}
\setlength{\headheight}{5cm}
\usepackage[includeheadfoot,margin=4cm]{geometry}
\usepackage{calc}
\usepackage{tikzpagenodes}
\usepackage{fancyhdr}
\usepackage{ptext}
\usepackage[fontsize=14]{xepersian}
\settextfont{Yas}
\setdigitfont{Yas}
\begin{document}
 \tikz[remember picture,overlay] {%
 \draw [blue,line width=2mm]
 (current page.south west) rectangle (current page.north east);
 \draw [green]
 (current page text area.south west)rectangle (current page text area.north east);
 \draw [yellow]
 (current page marginpar area.south west) rectangle (current page marginpar area.north east);
 \draw [red]
 (current page header area.south west) rectangle (current page header area.north east);
 \draw [orange]
 (current page footer area.south west) rectangle (current page footer area.north east);
}%
\end{document}

اگر دوستان لطف كنند و كمك كنند كه‌ آیا این نتیجه‌ من درسته‌ یا نه‌!!!!
با درود

Comments

با تشکر از شما دوست عزیز. پیشنهاد من این است که این مساله را در یک پرسش جدید با عنوانی مانند "آیا بسته geometry دارای باگ است؟" مطرح نمایید تا بیشتر مورد بررسی قرار گیرد.

---

سلام
لطفاً به تصویر دوم قسمت a از پاسخ من در حالت پیش‌فرض توجه کنید.
زمانی که شما دستور \setlength{\headheight}{5cm} را بعد از بسته‌ی geometry قرار می‌دهید ابتکار عمل را از این بسته سلب می‌کنید و مستطیل‌های افزوده شده که یک سطر از نظر لاتک دیده می‌شوند در آن پهنای افزوده شده قرار میگرند و مابقی فاصله بعد از مستطیل و برای فاصله‌ی متن تا مستطیل لحاظ می‌شوند. در واقع این اندازه‌ها به اندازه‌ی head پیش‌فرض افزوده می‌شوند. پس مقصر بسته‌ی geometry نیست. جواب جناب رضویان عزیز گواه بر صحت حرف من است (و همچنین شکل دوم از پاسخ خودتون). زمانی که شما دستور \setlength{\headheight}{5cm} را قبل از بسته‌ی geometry  قرار دهید می‌بینید که ابتکار عمل را ابن بسته به دست می‌گیرد و شماره‌ی پایین برگه دوباره رؤیت می‌شود. تصویر دوم از پاسخ شما گواه این مورد است. پس به نظر من ایراد از بسته‌ی geometry نیست. +1

Answer 5

ضمن تشکر فراوان از همه دوستان با فراخوانی بسته geometry به صورت زیر و غیر فعال کردن دستورات مربوطه در جاهای دیگر مشکل حل می شود:

\usepackage[headheight=5cm,headsep=0cm,includeheadfoot,margin=2cm]{geometry}

Comments

سلام
اگر به تصویر دوم قسمت a از پاسخ من توجه کنید با این تنظیمات در واقع شما پیش‌فرض بسته‌ی geometry را تغییر داده‌اید که همان پاسخ جناب رضویان عزیز است.

---

درست می فرمایید. البته این هم به عنوان یک روش معادل خوب است در معرض دید قرار گیرد.

---

درود بر شما با این سوالات خوب و چالشی. +1
