رسم دایره در محور مختصات دکارتی

0 رای
2,860 بازدید

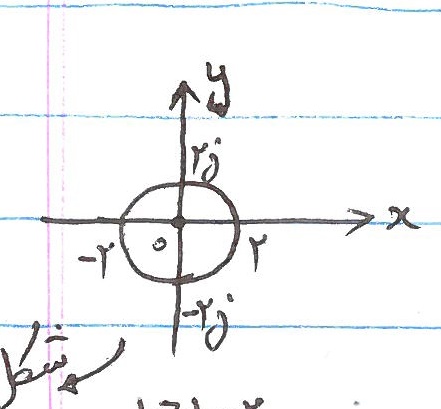

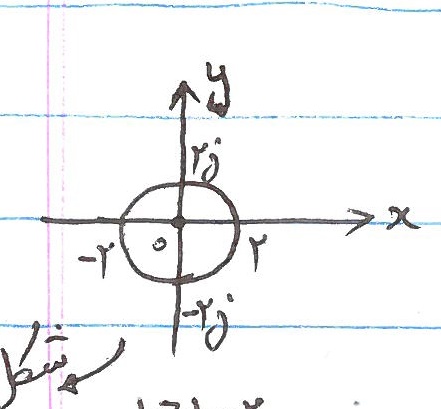

سلام. شکل پیوست شده رو باید رسم کنم. آشنایی چندانی با رسم شکل های اینچنینی در لاتک ندارم. تو جستجوهام به این رسیده بودم که می شه با نرم افزار جئوجبرا شکل رو رسم کرد و از کد لاتک آن در نرم افزار استفاده کرد. اما موفق به استخراج کد از نرم افزار نشدم. بسته هایی هم که الزاما باید استفاده کنم اینهاست:

\usepackage[fleqn]{amsmath}‎‎
‎\usepackage‎‎‎{geometry,graphicx,fancyhdr,color,xspace,amssymb,hyperref‎}‎
‎\usepackage{xepersian,‎listofsymbols,xy‎}‎

ممنون می شم یک راهنمایی اولیه بکنید. البته توجه کنید که نوشته ها در محل برخورد دایره با محورها فقط عدد نیست. یعنی باید طوری باشه که نوشته ها قابل ویرایش باشه.

فایل‌های پیوست
New Picture (22).jpg
سوال شده دی 17, 1393 توسط علی راد (9 امتیاز)
ویرایش شده دی 18, 1393 توسط علی راد
یک فایل کمینه که نشان از تلاش اولیه شما باشه بذارید تا دوستان بتونند سریع‌تر به پرسش شما پاسخ دهند.
ممنون که همکاری می‌کنید.
@alipirans: فلسفه اون دو تا # که توی عنوان گذاشتید، چیه؟ اگر سیستم ازتون خطای ناکافی بودن کاراکترها گرفت، باید یک عنوان طولانی‌تر و گویاتر انتخاب می‌کردید؛ نه اینکه دو تا # بذارید که پر بشه. ما این موضوع رو برای آزار کاربران که نذاشتیم. لطفاً عنوان رو ویرایش کنید.
:O  چقدر خشن!!
من یک کاربر تازه کارم. فکر کردم بعد از اینکه سوالم رو ویرایش کردم جلوی عنوان باید ## بزارم. ولی راهنما رو که خوندم دیدم باید آخر متن سوالم این کار رو بکنم. سیستم هم خطای ناکافی بودن عنوان رو نگرفت. کسی هم قصد آزار کاربران رو نداشت. اگر نیمه اول خط اول نظرتون رو هم بیان می کردید من توضیح می دادم. خسته نباشید

1 پاسخ

+2 رای

بهترین پاسخ

باید حاصل تلاش خودتون را همیشه ضمیمه کنید تا بر اساس اون جواب بدیم. من از هیچ نرم افزاری برای رسم شکل استفاده نمی کنم. کد زیر را ببینید:

\documentclass{article}
\usepackage{tikz}

\begin{document}
\begin{tikzpicture}
\draw[->] (-3,0) -- (3,0) node[below] {$x$};
\draw[->] (0,-3) -- (0,3) node[left] (firstaxis) {$y$};

\draw (0,0) circle [radius=2cm];
\node[above left] at (0,0) {$0$};
\node[below right] at (2,0) {$2$};
\node[above right] at (0,2) {$2\imath$};
\node[below left] at (-2,0) {$-2$};
\node[below right] at (0,-2) {$-2\imath$};
\end{tikzpicture}
\end{document}

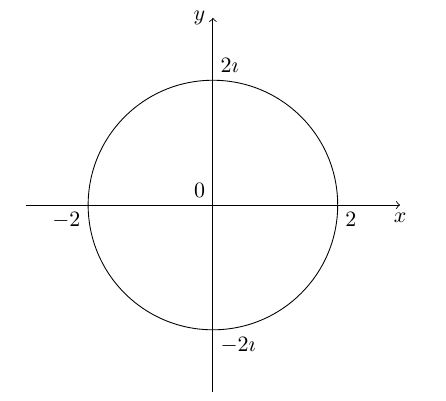

enter image description here

پاسخ داده شده دی 17, 1393 توسط سید احمد موسوی (3,595 امتیاز)
انتخاب شده دی 17, 1393 توسط علی راد
ممنونم. الان یه مشکلی که هست اینه که محیط دایره برام رسم نمی شه. یعنی محور اومده و اعداد نقاط برخورد هم اومده ولی خود دایره رسم نشده.
\draw (0,0) circle [radius=‎2cm‎];
به این خط گیر داده
درست شد. به جای
[radius=‎2cm‎]
باید بشه
(2cm)
اینجوری درست شد. خیلی ممنونم.
...
