سلام.
ببخشید زمانی که به عنوان مثال قراره با بسته tikz به پاره خطی رو در یه نقطه مشخص از فایل pdf قرار بدیم آیا مجبوریم که با آزمون و خطا مختصات دلخواه پیدا کنیم و یا نه؟ (در قطعه کد زیر می‌خواهم که دو داخ درست بعد از علامت مساوی قرار بگیرن راهی وجود دارد؟ من مختصات رو با کلی آزمون و خطا بدست آوردم)

فایل(های) پیوست:
می‌توانید روی مساوی با خود تیکزی یک علامت بگذارید و بعد به تیکزی بگویید که آن‌خط‌ها باید سمت راست آن علامت باشد.

یک فایل مینیمال قابل کامپایل ضمیمه کنید سریعتر به شما کمک خواهد شد.
توسط (4.4k امتیاز)
همین که روی مساوی علامت بزارم خودش دوباره نیاز نداره مه مختصات مساوی بدونم؟ آخه مساوی مربوط به محیط equation هست!
توسط (5 امتیاز)

2 پاسخ

+1 رای

یک روش دیگه‌ای هم آقای احمدی لطف کردن که خیلی جالبه


کد:

% M.Ahmadi 990613

% @Tex_Ahmadi
\documentclass[12pt]{report}
\usepackage{amsmath,tikz}
\usetikzlibrary{decorations.pathmorphing,tikzmark}

\usepackage{xepersian}
\settextfont{Yas}

\begin{document}

\begin{equation}
M_r=\tikzmark{a}\qquad\qquad
\begin{array}{lcl}
\tikzmark{b}\text{داده‌های طبقه‌بندی نشده}&\longrightarrow &
\frac{\sum\left(x_i-a\right)^r}{N}
\\
&&
\\
\tikzmark{c}\text{داده‌های طبقه‌بندی شده}&\longrightarrow &
\frac{\sum F_i\left(x_i-a\right)^r}{N} =
\sum f_i\left(x_i-a\right)^r
\end{array}
\end{equation}
\begin{tikzpicture}[remember picture,overlay]
\draw[->,decorate, decoration={snake, pre length=0.5mm, post length=1mm, amplitude=0.4mm, segment length=2mm},blue] ([yshift=2mm,xshift=-1mm]pic cs:a) -- ([xshift=-0.5ex]pic cs:b);
\draw[->,decorate, decoration={snake,pre length=0.5mm,post length=1mm,amplitude=-0.4mm,segment length=2mm},blue] ([xshift=-1mm]pic cs:a) -- ([xshift=-0.5ex,yshift=.5mm]pic cs:c);
\end{tikzpicture}
%++++++++++++++++++++++
\begin{equation}
M_r=\tikzmark{a1}\qquad\qquad
\begin{array}{lcl}
\tikzmark{b1}\text{داده‌های طبقه‌بندی نشده}&\longrightarrow &
\frac{\sum\left(x_i-a\right)^r}{N}
\\
&&
\\
\tikzmark{c1}\text{داده‌های طبقه‌بندی شده}&\longrightarrow &
\frac{\sum F_i\left(x_i-a\right)^r}{N} =
\sum f_i\left(x_i-a\right)^r
\end{array}
\end{equation}
\begin{tikzpicture}[remember picture,overlay]
\draw[->,decorate, decoration={snake, pre length=0.5mm, post length=1mm, amplitude=0.4mm, segment length=2mm},red] ([yshift=1.6mm,xshift=-1mm]pic cs:a1) -- ([xshift=-0.5ex]pic cs:b1);
\draw[->,decorate, decoration={snake,pre length=0.5mm,post length=1mm,amplitude=-0.4mm,segment length=2mm},red] ([yshift=.6mm,xshift=-1mm]pic cs:a1) -- ([xshift=-0.5ex,yshift=.5mm]pic cs:c1);
\end{tikzpicture}

\end{document}

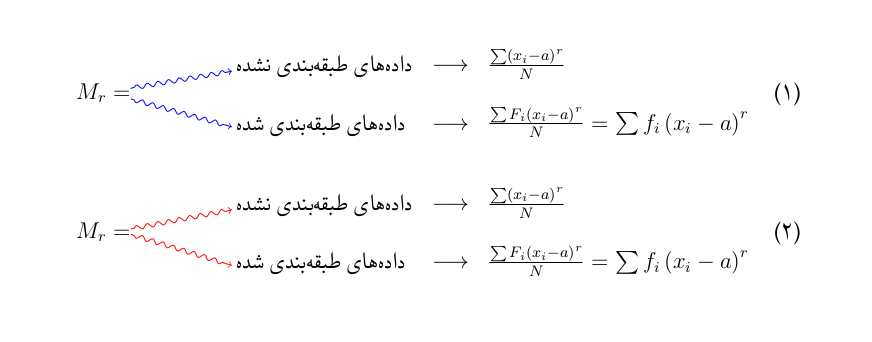

خروجی:

enter image description here

0 رای

سلام
یک راهش اینه که از دستور node و کتابخونهٔ positioning استفاده کنین. دیگه نیازی هم به پیداکردن مختصات نیست.

\documentclass[12pt,a4paper]{article}

\usepackage[fleqn]{amsmath}
\usepackage{tikz}
\usetikzlibrary{positioning,decorations.pathmorphing}
\usepackage{xepersian}
\settextfont{Amiri} % This font have been installed by default
\begin{document}
\leftline{%
\begin{tikzpicture}[node distance=1.5cm,%
	snakeline/.style={->,decorate, decoration={snake, pre length=1mm, post length=1mm, amplitude=1mm, segment length=3mm}}%
	]
	\node (r1) {$ M_r =  $};
	\node[right=of r1, yshift=.75cm] (r2) {\rl{داده‌های طبقه‌بندی‌نشده}
	$ \longrightarrow \frac{\sum\left(x_i-a\right)^r}{N} $};
	\node[right=of r1, yshift=-.75cm] (r3) {\rl{داده‌های طبقه‌بندی‌شده}
	$ \longrightarrow \frac{\sum F_i\left(x_i-a\right)^r}{N} =
	\sum f_i\left(x_i-a\right)^r $};
	\draw[snakeline] (r1) -- (r3.west);
	\draw[snakeline] (r1) -- (r2.west);
\end{tikzpicture}%
}
\end{document}

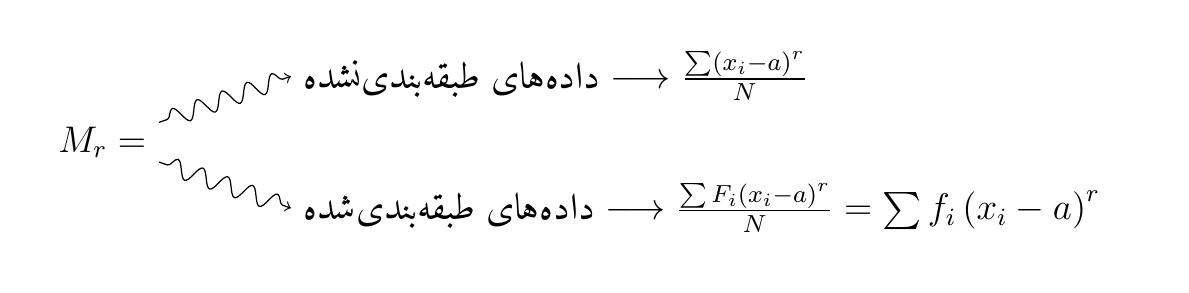

خروجی:
enter image description here

برای اینکه نوشته‌تون در سمت چپ قرار بگیره، از دستور

\leftline{}

استفاده شده است.
یه تنظیماتی هم در رابطه با فلش موج‌دار نوشته شده که می‌تونین روی دامنه و طول موج مانور داشته باشین:

snakeline/.style={->,decorate, decoration={snake, pre length=1mm, post length=1mm, amplitude=1mm, segment length=3mm}

اگه دقت کنین، مشخصه هر پارامتر کجای موج رو کنترل می‌کنه.
