قرار دادن شکل ها در یک راستا

Question

سلام

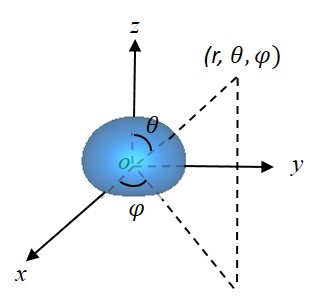

من میخواهم سه تصویری که ضمیمه کردم، را دریک ستون مقاله ام بگذارم. اما سه شکل در یک راستا قرار نمیگیرند ممنون میشم راهنمایی کنید.

\documentclass{IEEEtran}
\usepackage{cite}
\usepackage{subfig}
\usepackage{amsmath,amssymb,amsfonts}
\usepackage{algorithmic}
\usepackage{graphicx}
\usepackage{textcomp}
\usepackage[colorlinks]{hyperref}
\def\BibTeX{{\rm B\kern-.05em{\sc i\kern-.025em b}\kern-.08em
        T\kern-.1667em\lower.7ex\hbox{E}\kern-.125emX}}
\begin{document}

\begin{figure}[t]
    \centering
    \subfloat[$r_{0}$ = 1 mm.]{\includegraphics[scale=0.5]{raindrop1.jpg}}
    \qquad
    \subfloat[$r_{0}$ = 2 mm.]{\includegraphics[scale=0.6]{raindrop2.jpg}}
    \qquad
    \subfloat[$r_{0}$ = 4 mm.]{\includegraphics[scale=0.7]{raindrop3.jpg}}
    \caption{shapes of raindrops.}
    \label{raindrops}
\end{figure}
\end{document}

Answer 1

در یک ستون زیر هم باشند:

\begin{figure}[t]
    \centering
    \includegraphics[width=0.5\linewidth]{raindrop1.jpg} \\
    \includegraphics[width=0.5\linewidth]{raindrop2.jpg} \\
    \includegraphics[width=0.5\linewidth]{raindrop3.jpg}
    \caption{shapes of raindrops.}
    \label{raindrops}
\end{figure}

یا در کنار هم باشند و به اندازه دو ستون فضا اشغال کنند:

\begin{figure*}[t]
    \centering
    \subfloat[$r_{0}$ = 1 mm.]{\includegraphics[width=0.3\textwidth]{raindrop1.jpg}}
    \quad
    \subfloat[$r_{0}$ = 2 mm.]{\includegraphics[width=0.3\textwidth]{raindrop2.jpg}}
    \quad
    \subfloat[$r_{0}$ = 4 mm.]{\includegraphics[width=0.3\textwidth]{raindrop3.jpg}}
    \caption{shapes of raindrops.}
    \label{raindrops}
\end{figure*}

کد کمینه و قابل اجرا:

\documentclass{IEEEtran}
\usepackage{subfig}
\usepackage{graphicx}
\usepackage{lipsum}
\begin{document}
\lipsum
    \begin{figure}[t]
        \centering
        \includegraphics[width=0.5\linewidth]{raindrop1.jpg} \\
        \includegraphics[width=0.5\linewidth]{raindrop2.jpg} \\
        \includegraphics[width=0.5\linewidth]{raindrop3.jpg}
        \caption{shapes of raindrops.}
        \label{raindrops}
    \end{figure}
\lipsum
\begin{figure*}[t]
    \centering
    \subfloat[$r_{0}$ = 1 mm.]{\includegraphics[width=0.3\textwidth]{raindrop1.jpg}}
    \quad
    \subfloat[$r_{0}$ = 2 mm.]{\includegraphics[width=0.3\textwidth]{raindrop2.jpg}}
    \quad
    \subfloat[$r_{0}$ = 4 mm.]{\includegraphics[width=0.3\textwidth]{raindrop3.jpg}}
    \caption{shapes of raindrops.}
    \label{raindrops_sub}
\end{figure*}
\lipsum
\lipsum
\end{document}

نکته: بسته lipsum برای تولید متن الکی و پُر کردن صفحه است.

Comments

به نظرم بهتره همیشه کد کامل قابل اجرا تو پاسخ‌ها بذاریم که کاربران بعدی تازه‌کار گیج نشن.

---

اضافه شد.
البته مطمئن نبودم که کاربر همچین چیزی می‌خواد یا نه.
برای همین منتظر بازخورد ایشون بودم تا پاسخم رو کامل کنم.
