چرا شکل و فرمول تابع در یک سطر قرار نمی‌گیرند؟

0 رای
241 بازدید

سلام و عرض ادب هر چه سعی میکنم نمیتونم شکل منحنی و فرمول تابع را در یک سطر قرار دهم . امکان داره کمکم کنید.

\begin{Bflushleft}
    $f(x)=\begin{cases}
        0,&\ -\pi<x\leq 0\\x^2,&\ 0<x\leq \pi
    \end{cases}$
\end{Bflushleft}
    \begin{tikzpicture}[axis/.style={gray, thick, -Stealth}]
    \foreach \x in {-4,...,4}
    \draw (\x cm,1pt) -- (\x cm,-1pt) ;
    \foreach \y in {-1,1}
    \draw (1pt,\y cm) -- (-1pt,\y cm) ;
    \node[below] at(-4,0){$-4\pi$};
    \node[below] at(-3,0){$-3\pi$};
    \node[below] at(-2,0){$-2\pi$};
    \node[below] at(-1,0){$-\pi$};
    \node[below] at(1,0){$\pi$};
    \node[below] at(2,0){$2\pi$};
    \node[below] at(3,0){$3\pi$};
    \node[below] at(4,0){$4\pi$};
    \node[above left] at(0,1){$\pi^2$};
        \draw [axis] (-5.3,0) -- (5.3,0) node [right, black] {$x$};
    \draw [axis] (0,-0.5) -- (0,2) node [left, black] {$y$};
    \foreach \T in {-4,-2,0,2,4}
    {
            \draw [red , very thick, variable=\x, domain=0:1, samples=50, xshift=\T cm] plot ({\x},{pow(\x,2)});
        \draw [red , very thick, variable=\x, domain=-1:0, samples=50, xshift=\T cm] plot ({\x},{(pow(0,1))});
    }
    \filldraw(0,0) circle(2pt);
    \filldraw(-5,0) circle(2pt);
    \filldraw(-4,0) circle(2pt);
    \filldraw(-3,1) circle(2pt);
    \filldraw(-2,0) circle(2pt);
    \filldraw(-1,1) circle(2pt);
    \filldraw(1,1) circle(2pt);
    \filldraw(2,0) circle(2pt);
    \filldraw(3,1) circle(2pt);
    \filldraw(4,0) circle(2pt);
    \filldraw(5,1) circle(2pt);

    \draw [fill=white](-5,0) circle(2pt);
    \draw [fill=white](-3,0) circle(2pt);
    \draw [fill=white](-1,0) circle(2pt);
    \draw [fill=white](1,0) circle(2pt);
    \draw [fill=white](3,0) circle(2pt);
    \draw [fill=white](5,0) circle(2pt);
\end{tikzpicture}
سوال شده اردیبهشت 16, 1400 توسط zebarjad1349 (15 امتیاز)
ویرایش شده اردیبهشت 24, 1400 توسط وحید دامن‌افشان
سلام. کدتونو به‌صورت یک فایل قابل اجرا کنین، بهتر میشه کمک کرد.
سلام. برای دریافت پاسخ خوب، شما باید سؤال را خوب بپرسید. شما علی‌رغم قوانین سایت، کد کمینه قابل اجراء نفرستاده‌اید که باعث می‌شود اعضاء به‌جای تمرکز بر روی مشکل شما و یافتن پاسخ آن، نخست کد شما را کامل و قابل اجراء کنند. در ضمن، در محیط cases پس از علامت &، «\»ای که گذاشته‌اید اشتباه و زائد است. هم‌چنین شما برای رفتن به خط بعدی باید از \\ استفاده کنید.
سلام و عرض ادب بابت تذکر به جا و سازنده تان بسیار متشکرم.
سپاس بیکران

1 پاسخ

0 رای

بهترین پاسخ

سلام. این اتفاق طبیعی است چون اینها دو محیط جداگانه هستند و زیر هم قرار می‌گیرند. شما باید محیط tikzpicture را در داخل محیط ریاضی قرار بدهید. کد زیر را ببینید.

\documentclass{article}
\usepackage[margin=1cm]{geometry}
\usepackage{tikz, amsmath, amssymb}
\usetikzlibrary{arrows.meta}
\begin{document}
\[ f(x)=
\begin{cases}
0,& -\pi<x\leq 0 \\ x^2,& \phantom{-} 0<x\leq\pi
\end{cases}
\begin{tikzpicture}[axis/.style={gray, thick, -Stealth}, baseline={(current bounding box.center)}]
\draw [axis] (-6,0) -- (6,0) node [right, black] {$x$};
\draw [axis] (0,-0.5) -- (0,2) node [left, black] {$y$};
\draw [gray, thick] (2pt,1) -- (-2pt,1) node [left, black,xshift=3pt, yshift=4pt] {$\pi^2$};
\foreach \x/\label in {-5/-5\pi, -4/-4\pi, -3/-3\pi, -2/-2\pi, -1/-\pi, 1/\pi, 2/2\pi, 3/3\pi, 4/4\pi, 5/5\pi}
\node at (\x,-10pt) {$\label$};
\foreach \T in {-4,-2,0,2,4}
{
\draw [red , very thick, variable=\x, domain=0:1, samples=50, xshift=\T cm] (-1,0) -- plot ({\x},{pow(\x,2)});
}
\foreach \x/\y in {-4/0, -3/1, -2/0,-1/1, 0/0, 1/1, 2/0, 3/1, 4/0, 5/1}
\filldraw [fill=black, draw=black, thick] (\x,\y) circle [radius=2pt];
\foreach \x in {-5,-3,...,5}
\filldraw [fill=white, draw=black, thick] (\x,0) circle [radius=2pt];
\end{tikzpicture}
\]
\end{document}

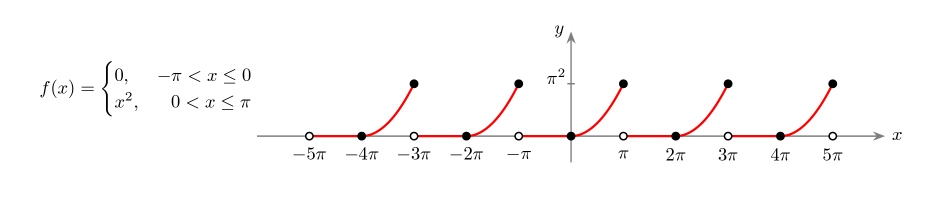

wanted

گزینه

baseline={(current bounding box.center)}

باعث می‌شود محیط ریاضی و محیط tikzpicture به‌لحاظ عمودی هم‌تراز شوند. شما می‌توانید به‌جای center، از جهات جغرافیایی دیگر یعنی east، west، north، south، north east، north west، south east یا south west استفاده کنید. در صورتی که با این گزینه‌ها به مطلوبتان نرسیدید، می‌توانید از گزینه

baseline={([yshift=2cm]current bounding box.center)}

که مقدار 2cm بسته به شکل شما تغییر می‌کند، بهره بگیرید.


ضمناً بهتر است برای اعمال تکراری از حلقه استفاده کرد که باعث کوتاهی کد و خواناتر و زیباتر شدن آن می‌شود. از همین‌رو من کد شما را به کمک \foreach ویراسته‌ام. در ضمن چون من تا به حال محیط Bflushleft را ندیده‌ام و استفاده از آن در کد من با خطا همراه بود و نمی‌دانم به کمک چه بسته‌ای از این محیط استفاده می‌کنید، این محیط را با \[ \] جایگزین کردم.

پاسخ داده شده اردیبهشت 18, 1400 توسط محمّدی (85 امتیاز)
انتخاب شده اردیبهشت 18, 1400 توسط zebarjad1349
...
