نوشتن فرمول ریاضی در داخل شکل رسم شده توسط tikz

0 رای
78 بازدید

با سلام
در کد زیر در صورتی که m=2kg را حذف کنیم به درستی کار می کند
حال اگر بخواهیم داخل مربع ها عبارتی معادل آنچه بیان شد بنویسیم چه کار باید بکنیم؟

کد:

\listfiles
\documentclass{article}
\usepackage[usenames,dvipsnames]{xcolor}
\usepackage{tikz}             % TikZ and PGF
\usetikzlibrary{intersections}
\usepackage{xepersian}
\settextfont[Scale=1]{XB Zar}
\setdigitfont{XB Niloofar}
\begin{document}
\begin{center}
\begin{tikzpicture}[scale=3]
\draw (0,0) [fill=Cyan] rectangle (1,1);
\draw (1,0) [fill=Yellow!50!black] rectangle (2.5,1.5);
\draw (0,0) [->] ++(0,0.5) ++(-0.5,0) -- node[anchor=south]{$F=50N$} ++(0.5,0);
\draw (0,0) ++(1.5,0) node[anchor=north]{$\mu = 0$} (3,0);
\coordinate [label=$m=1kg$] (A) at (0.5,0.5);
\coordinate [label=$2kg$] (A) at (1.75,0.75);
\end{tikzpicture}
\end{center}
\end{document}

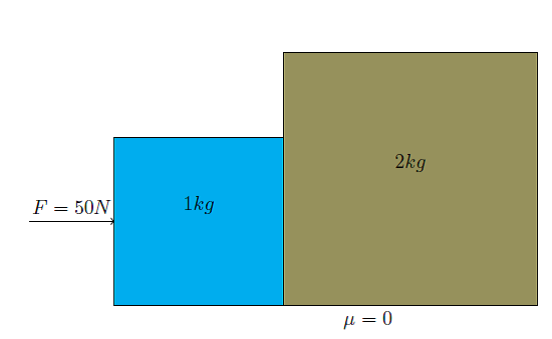

خروجی آن بدون کد مذکور به صورت زیر است:

enter image description here

سوال شده بهمن 9, 1393 توسط حسین بهبودی (787 امتیاز)
ویرایش شده بهمن 10, 1393 توسط وحید دامن‌افشان

1 پاسخ

+1 رای

بهترین پاسخ

دلیل مشکل اینه که در عبارت [label=$m=1kg$]، علامت = اول با علامت دومی قاطی می‌شه. برای جلوگیری از این مشکل، اون رو باید به صورت

[label={$m=1kg$}]

بنویسید.
راه‌حل دیگه اینه که از دستور \node استفاده کنید:

\documentclass{article}
\usepackage[usenames,dvipsnames]{xcolor}
\usepackage{tikz}             % TikZ and PGF
\usetikzlibrary{intersections}
\usepackage{xepersian}
\settextfont[Scale=1]{XB Zar}
\setdigitfont{XB Niloofar}
\begin{document}
\begin{center}
\begin{tikzpicture}[scale=3]
\draw (0,0) [fill=Cyan] rectangle (1,1);
\draw (1,0) [fill=Yellow!50!black] rectangle (2.5,1.5);
\draw (0,0) [->] ++(0,0.5) ++(-0.5,0) -- node[anchor=south]{$F=50N$} ++(0.5,0);
\draw (0,0) ++(1.5,0) node[anchor=north]{$\mu = 0$} (3,0);
\node  at (0.5,0.5) {$m=1kg$};
\node  at  (1.75,0.75) {$2kg$};
\end{tikzpicture}
\end{center}
\end{document}

تا اونجایی که من می‌دونم در چنین موقعیت‌هایی، بهتره از دستور \node استفاده کنید.

پاسخ داده شده بهمن 9, 1393 توسط وحید دامن‌افشان (5,602 امتیاز)
انتخاب شده بهمن 9, 1393 توسط حسین بهبودی
ممنون
...
