قرار دادن شکل رسم شده توسط تیکز در مکان دلخواه داخل محیط enumarate

Question

با سلام
در کد اول به تمام آنچه مد نظر است رسیده ام. الا اینکه در محیط شماره گذاری نیستم.
اما وقتی همان را وارد محیط enumarate می‌کنم کد تغییر پیدا کرده و شکل رسم شده توسط تیکز به سمت چپ منتقل می‌شود و جملات نیز از خط بعد شروع به نوشته شدن میکنند.
چه راه حلی به ذهن می رسد؟
با تشکر

کد اول:

\documentclass{article}
\usepackage{gensymb}
\usepackage{wrapfig}
\usepackage{relsize}
\usepackage[usenames,dvipsnames]{xcolor}
\usepackage{tikz}
\usetikzlibrary{intersections}
\usetikzlibrary{calc}
\tikzset{fontscale/.style = {font=\relsize{#1}}
    }
\usepackage{xepersian}
\settextfont[Scale=1]{XB Zar}
\setdigitfont{Persian Modern}
\begin{document}

 در شکل زیر سطح بدون اصطکاک می‌باشد. اگر نیروی 50 نیوتنی به جسم سمت چپ وارد شود، به سوالات پاسخ دهید:



\begin{wrapfigure}{l}{5cm}
\centering
   \begin{tikzpicture}[scale=3]
\draw (0,0) [fill=Cyan] rectangle (1,1);
\draw (0,0) [->] ++(0,0.5) ++(-0.5,0) -- node[anchor=south]{$F=50N$} ++(0.5,0);
\node at (0.5,-1mm){$\mu = 0$} ;
\coordinate [label={$m=1kg$}] (A) at (0.5,0.5);
\filldraw (-0.025,0) rectangle (1,-0.025);
\end{tikzpicture}
\end{wrapfigure}
الف) شتاب حرکت اجسام چقدر خواهد بود؟

ب) نیرویی که جسم اول به جسم دوم وارد می‌کند چقدر است؟


\end{document}

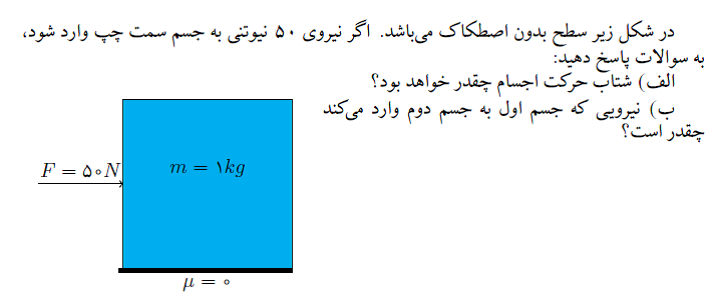

خروجی کد:

کد دوم (نمایش نامناسب):

\documentclass{article}
\usepackage{gensymb}
\usepackage{wrapfig}
\usepackage{relsize}
\usepackage[usenames,dvipsnames]{xcolor}
\usepackage{tikz}
\usetikzlibrary{intersections}
\usetikzlibrary{calc}
\tikzset{fontscale/.style = {font=\relsize{#1}}
    }
\usepackage{xepersian}
\settextfont[Scale=1]{XB Zar}
\setdigitfont{Persian Modern}
\begin{document}
\begin{enumerate}
\item در شکل زیر سطح بدون اصطکاک می‌باشد. اگر نیروی 50 نیوتنی به جسم سمت چپ وارد شود، به سوالات پاسخ دهید:



\begin{wrapfigure}{l}{5cm}
\centering
   \begin{tikzpicture}[scale=3]
\draw (0,0) [fill=Cyan] rectangle (1,1);
\draw (0,0) [->] ++(0,0.5) ++(-0.5,0) -- node[anchor=south]{$F=50N$} ++(0.5,0);
\node at (0.5,-1mm){$\mu = 0$} ;
\coordinate [label={$m=1kg$}] (A) at (0.5,0.5);
\filldraw (-0.025,0) rectangle (1,-0.025);
\end{tikzpicture}
\end{wrapfigure}
الف) شتاب حرکت اجسام چقدر خواهد بود؟

ب) نیرویی که جسم اول به جسم دوم وارد می‌کند چقدر است؟

\end{enumerate}


\end{document}

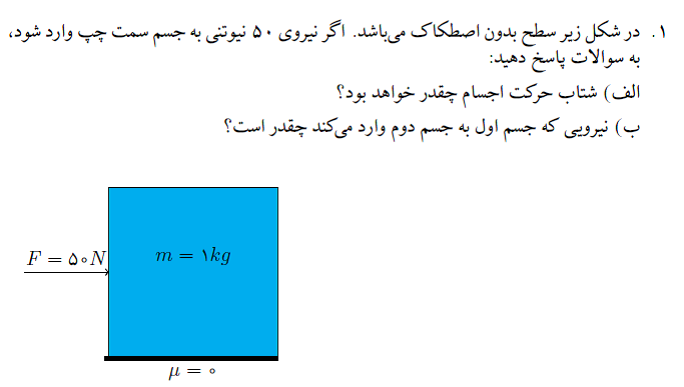

خروجی کد دوم:

Comments

لطفاً توی کدهاتون از فونت Persian Modern استفاده نکنید. این فونت از CTAN و توزیع‌های تک حذف شده است.

---

چشم
یه فونتی که صفر تو خالی داشته باشه پیشنهاد بدید

Answer 1

برای قرار دادن شکل و متن در کنار یکدیگر، به نظر من بهترین راه، استفاده از دو محیط minipage با عرض‌های دلخواه در کنار هم است. کد زیر رو ببینید:

\documentclass{article}
\usepackage[usenames,dvipsnames]{xcolor}
\usepackage{tikz}
\usetikzlibrary{intersections}
\usetikzlibrary{calc}
\tikzset{fontscale/.style = {font=\relsize{#1}}
    }
\usepackage{xepersian}
\settextfont[Scale=1]{XB Zar}
\begin{document}
\begin{enumerate}
\item
در شکل زیر سطح بدون اصطکاک می‌باشد. اگر نیروی 50 نیوتنی به
جسم سمت چپ وارد شود، به سوالات پاسخ دهید:

\begin{minipage}[t]{.5\linewidth}
\vspace{0pt}
الف) شتاب حرکت اجسام چقدر خواهد بود؟

ب) نیرویی که جسم اول به جسم دوم وارد می‌کند چقدر است؟
\end{minipage}
\begin{minipage}[t]{.5\linewidth}
\vspace{0pt}
\centering
 \begin{tikzpicture}[scale=3]
\draw (0,0) [fill=Cyan] rectangle (1,1);
\draw (0,0) [->] ++(0,0.5) ++(-0.5,0) -- node[anchor=south]{$F=50N$} ++(0.5,0);
\node at (0.5,-1mm){$\mu = 0$} ;
\coordinate [label={$m=1kg$}] (A) at (0.5,0.5);
\filldraw (-0.025,0) rectangle (1,-0.025);
\end{tikzpicture}
\end{minipage}
\end{enumerate}
\end{document}

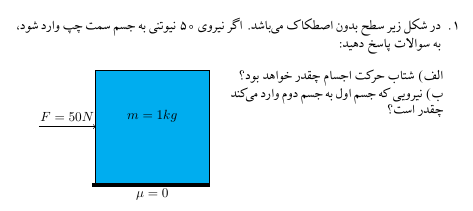

عرض هر minipage رو می‌تونید با تغییر مقدار .5\linewidth یا اختصاص عددی مثل 5cm تغییر بدید. خروجی کد بالا به این صورت است:

Comments

روشی که فرمودید عالی است.
در این مثال کار میکند.
ولی در شکل های دیگر نمیدونم چرا کار نمیکند.
حتما مشکل از کد بنده است.
ان شاالله فردا آن را ارسال میکنم.
با تشکر از پاسخگویی حضرتعالی
خواهشا فردا نیز مجددا جواب بدهید
ممنون

Answer 2

باسلام
به نظر من بهتر است که محیط tikzpicture را در داخل یک محیط figure با تنظیم H بیاورید.

\documentclass{article}
\usepackage{gensymb}
\usepackage{relsize}
\usepackage{float}
\usepackage[usenames,dvipsnames]{xcolor}
\usepackage{tikz}
\usetikzlibrary{intersections}
\usetikzlibrary{calc}
\tikzset{fontscale/.style = {font=\relsize{#1}}
    }
\usepackage{xepersian}
\settextfont[Scale=1]{XB Zar}
%\setdigitfont{Persian Modern}
\begin{document}
\begin{enumerate}
\item در شکل زیر سطح بدون اصطکاک می‌باشد. اگر نیروی 50 نیوتنی به جسم سمت چپ وارد شود، به سوالات پاسخ دهید:
\begin{figure}[H]
\begin{tikzpicture}[scale=3]
\draw (0,0) [fill=Cyan] rectangle (1,1);
\draw (1,0) [fill=Yellow!50!white] rectangle (2.5,1.5);
\draw (0,0) [->] ++(0,0.5) ++(-0.5,0) -- node[anchor=south]{$F=50N$} ++(0.5,0);
\draw (0,0) ++(1.5,0) node[anchor=north,yshift=-0.025]{$\mu = 0$} (3,0);
\coordinate [label={$m=1kg$}] (A) at (0.5,0.5);
\coordinate [label={$m=2kg$}] (A) at (1.75,0.75);
\filldraw (-0.025,0) rectangle (2.55,-0.025);
\end{tikzpicture}
\end{figure}
الف) شتاب حرکت اجسام چقدر خواهد بود؟

ب) نیرویی که جسم اول به جسم دوم وارد می‌کند چقدر است؟

\end{enumerate}
\end{document}

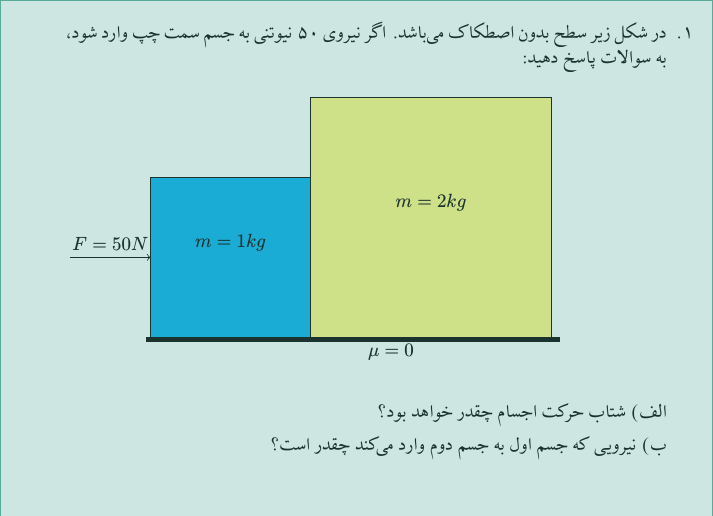

خروجی:

نکته: فقط دقت کنید که تنظیم H موجب می شود شکل در همان جایی که فراخوانی شده است گذاشته شود. برای فعال شدن این تنظیم باید بسته float را نیز فراخوانی کنید.

اگر می خواهید گزینه ها در کنار شکل باشند، یک راه حل نیمه خوب به صورت کد زیر است.

\begin{tikzpicture}
\begin{scope}[scale= 2,xshift=-1cm]
\draw (0,0) [fill=Cyan] rectangle (1,1);
\draw (1,0) [fill=Yellow!50!white] rectangle (2.5,1.5);
\draw (0,0) [->] ++(0,0.5) ++(-0.5,0) -- node[anchor=south]{$F=50N$} ++(0.5,0);
\draw (0,0) ++(1.5,0) node[anchor=north,yshift=-0.025]{$\mu = 0$} (3,0);
\coordinate [label={$m=1kg$}] (A) at (0.5,0.5);
\coordinate [label={$m=2kg$}] (A) at (1.75,0.75);
\filldraw (-0.025,0) rectangle (2.55,-0.025);
\end{scope}
\begin{scope}[xshift=2.5cm]
\node at (4,1) [] {\rl{
        الف) شتاب حرکت اجسام چقدر خواهد بود؟
        }};
        \node at (4,.5) [] {\rl{
            ب) شتاب حرکت اجسام چقدر خواهد بود؟
            }};
\end{scope}
\end{tikzpicture}

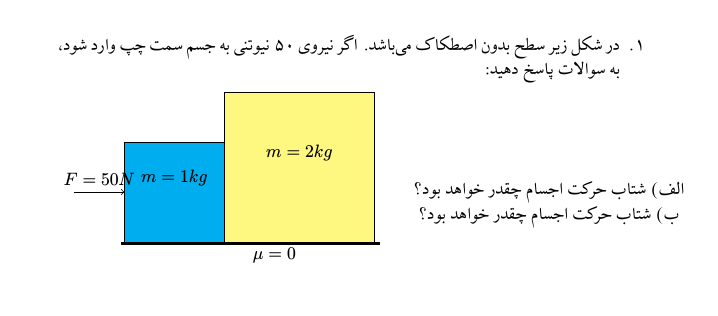

در واقع متن جواب را به صورت دو node در خود محیط شکل وارد کردم. خروجی:

Comments

فکر میکردم که سوال را درست نتوانستم انتقال دهم
منظورم اینست که الف و ب سمت راست شکل نوشته شوند ( تاجایی که برایشان تعیین میکنیم ). در صورتی که به شکل رسیدند به خط پایین برود.
البته شاید برای این شکل کمی زشت به نظر برسد اما در سوالاتی که شکل کوچک است بسیار مفید است.

---

جواب بروز شد.

---

مشکل اینجاست که در محیط enumarete نمیتوان تغییر را اعمال کرد.
سوال ویرایش شد.
ممنون
