رسم گراف در زی‌پرشین با axodraw4j

0 رای
148 بازدید

با سلام.

از بسته axodraw4j برای رسم گراف استفاده میشه. این بسته در زیپرشین فراخوانی و اجرا میشه. ولی شکلها در خروجی دیده نمیشوند, فقط برچسب های نمودار نشان داده می شوند. علت این مسئله چیست؟
پ.ن. این بسته پیوست سوال شده است
در ادامه یک نمونه برنامه کوتاه با یک گراف ارسال
می شود.

با تشکر

 \documentclass[a4paper,10pt]{article}‎‎
    ‎\usepackage{axodraw4‎j}‎
    \begin{document}‎‎
    \begin{figure}
    \begin{picture}(55,45) (30,-30)
    \SetWidth{0.5}
    \Photon(50,-25)(75,-50){2}{7}
    \ArrowLine(50,-75)(75,-50)
    \Vertex(105,-50){2.0}
    \ArrowLine(75,-50)(105,-50)
    \Photon(105,-50)(130,-25){2}{7}
    \ArrowLine(105,-50)(130,-75)
    \Text(45,-70)[lb]{$q$}
    \Text(45,-40)[lb]{$p$}
    \Text(80,-70)[lb]{$Q$}
    \Text(127,-40)[lb]{$p'$}
    \Text(127,-70)[lb]{$q'$}
    \end{picture}
     \vspace*{1.75cm}
    \caption{‎نمودار‎}
    \end{figure}‎
\end{document}
فایل‌های پیوست
سوال شده خرداد 19, 1395 توسط تهرانی (5 امتیاز)
ویرایش شده خرداد 26, 1395 توسط وحید دامن‌افشان
سلام. سایت خوش اومدین.
فایل نمونه خیلی کوچک قابل اجرا بفرستین.
ضمنا کدهای توی پرسش را نباید توی آکولاد بذارین. راهنما را بیزحمت دوباره بخونین. من این دفعه را درست کردم براتون.
فایل کمینه؟!

پیشنهاد می‌کنم از tikz استفاده کنید.
سلام

در تالار عبارت «گراف» را جستجو کن اگر به جواب نرسیدی، شکل گراف را قرار دهید.

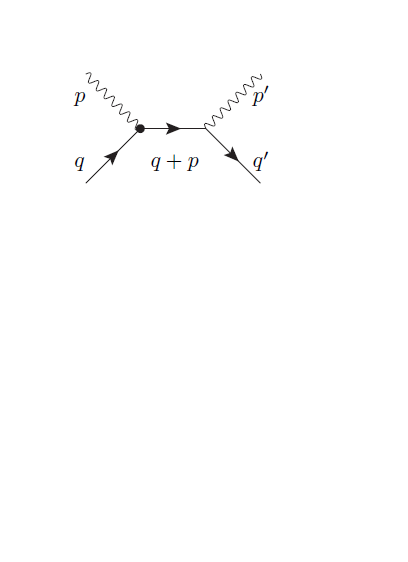

سلام. ممنون از پاسخ شما. شکل گراف پیوست سوال شد.
سلام
پرسش و پاسخ زیر رو ببین:
http://tex.stackexchange.com/questions/33118/feynman-diagrams-with-jaxodraw-2-1-0
سلام
بسیار ممنونم از پاسخ جامع و کاملتون در مورد نحوه رسم با بسته tikz.

1 پاسخ

+1 رای

سلام
جهت آشنایی با دستورات قرار دادم.
روش 1)

\documentclass[a4paper,12pt]{report}
\usepackage{tikz}
\usetikzlibrary{arrows,decorations.pathmorphing,decorations.markings}

\tikzstyle{midarr}=[postaction={decorate},decoration={markings,mark=at position 0.5 with {\arrow[xshift=3.333pt]{stealth'}}}]

\tikzstyle{vertex}=[circle,draw,inner sep=0pt,minimum size=5pt]
\newcommand{\vertex}{\node[vertex]}

\begin{document}

\begin{center}
\begin{tikzpicture}[scale=1]
\draw[thick,decorate,decoration={snake,amplitude=0.6mm,segment length=1.5mm,post length=0mm}](0,-0.04) -- (-1.3,1.3);
\draw[thick,decorate,decoration={snake,amplitude=0.6mm,segment length=1.5mm,post length=0mm}](1.54,-0.04) -- (2.84,1.3);
%
\draw[midarr,line width=0.4mm] (-1.3,-1.3) --(0,0);
\vertex[fill] (b) at (0,-0.03) [] {};
\draw[midarr,very thick] (0,-0.04) --(1.54,-0.04);
\draw[midarr,very thick] (1.54,-0.04) --(2.8,-1.3);
%node
\node (a1) at (-1.3,0.8) {$p$};
\node (a2) at (-1.3,-0.8) {$q$};
\node (a3) at (0.75,-0.78) {$q+p$};
\node (a4) at (2.8,0.8) {$p'$};
\node (a5) at (2.8,-0.8) {$q'$};
\end{tikzpicture}
\end{center}

\end{document}

توضیح: برای رسم گراف مورد نظر، از بسته tikz استفاده کردم.
برای رسم پیکان پر(stealth') در وسط مسیر کافی است کتابخانه arraws و decorations.markings را فراخوانی کنید.
سپس استایل قراردهی پیکان پر در وسط مسیر را با استفاده از دستور:

\tikzstyle{midarr}=[postaction={decorate},decoration={markings,mark=at position 0.5 with {\arrow[xshift=3.333pt]{stealth'}}}]

برای رسم دایره:

\tikzstyle{vertex}=[circle,draw,inner sep=0pt,minimum size=5pt]
\newcommand{\vertex}{\node[vertex]}

برای رسم فنر کتابخانه decorations.pathmorphing و دستور زیر:

\draw[thick,decorate,decoration={snake,amplitude=0.6mm,segment length=1.5mm,post length=0mm}](0,-0.04) -- (-1.3,1.3);

برای قرار دادن p:

\node (a1) at (-1.3,0.8) {$p$};

برای تغییر اندازه کل گراف میتونی scale=1 رو تغییر دهید.
خروجی:
enter image description here

روش 2)

\documentclass[a4paper,12pt]{report}
\usepackage{tikz}
\usetikzlibrary{arrows,decorations.pathmorphing,decorations.markings}

\tikzstyle{midarr}=[postaction={decorate},decoration={markings,mark=at position 0.5 with {\arrow[xshift=3.333pt]{stealth'}}}]

\begin{document}

\begin{center}
\begin{tikzpicture}[scale=1]
\draw[thick,decorate,decoration={snake,amplitude=0.6mm,segment length=1.5mm}](0,-0.04) -- (-1.3,1.3);
\draw[thick,decorate,decoration={snake,amplitude=0.6mm,segment length=1.5mm}](1.54,-0.04) -- (2.84,1.3);
%
\draw[midarr,-*,line width=.4mm] (-1.3,-1.3) --(0,0);
\draw[midarr,very thick] (0,-0.04) --(1.54,-0.04);
\draw[midarr,very thick] (1.54,-0.04) --(2.8,-1.3);
%node
\node (a) at (-1.3,0.8) {$p$};
\node (a) at (-1.3,-0.8) {$q$};
\node (a) at (0.75,-0.78) {$q+p$};
\node (a) at (2.8,0.8) {$p'$};
\node (a) at (2.8,-0.8) {$q'$};
\end{tikzpicture}
\end{center}

\end{document}

برای رسم دایره از کتابخانه arrows و -* در دستور زیر:

\draw[midarr,-*,line width=.4mm] (-1.3,-1.3) --(0,0);

برای ضخیم کردن خط میتونی در line width=.4mm مقدار رو تغییر دهید.
خروجی:
enter image description here
روش 3)

\documentclass[a4paper,12pt]{report}
\usepackage{tikz}
\usetikzlibrary{arrows,decorations.pathmorphing,decorations.markings}

\tikzstyle{midway}=[postaction={decorate},decoration={markings,mark=at position 0.5 with {\arrow{>}}}]

\begin{document}

\begin{center}
\begin{tikzpicture}[scale=1]
\draw[thick,decorate,decoration={snake,amplitude=0.6mm,segment length=1.5mm}](0,-0.04) -- (-1.3,1.3);
\draw[thick,decorate,decoration={snake,amplitude=0.6mm,segment length=1.5mm}](1.54,-0.04) -- (2.84,1.3);
%
\draw[midway,-*,line width=0.4mm] (-1.3,-1.3) --(0,0);
\draw[midway,very thick] (0,-0.04) --(1.54,-0.04);
\draw[midway,very thick] (1.54,-0.04) --(2.8,-1.3);
%node
\node (a1) at (-1.3,0.8) {$p$};
\node (a2) at (-1.3,-0.8) {$q$};
\node (a3) at (0.75,-0.78) {$q+p$};
\node (a4) at (2.8,0.8) {$p'$};
\node (a5) at (2.8,-0.8) {$q'$};
\end{tikzpicture}
\end{center}

\end{document}

برای رسم پیکان در وسط مسیر کافی است کتابخانهdecorations.markings را فراخوانی کنید.
سپس استایل قراردهی پیکان در وسط مسیر را با استفاده از دستور:

\tikzstyle{midway}=[postaction={decorate},decoration={markings,mark=at position 0.5 with {\arrow{>}}}]

خروجی:
enter image description here
روش 4)

\documentclass[a4paper,12pt]{report}
\usepackage{tikz}
\usetikzlibrary{snakes,arrows}

\begin{document}

\begin{center}
\begin{tikzpicture}[scale=1,thick]
%left arrow
\draw [->,>=stealth'](-1.5,-1.5)--(-0.75,-0.75);
\draw [-*](-0.754,-0.754)--(0,0);
%center arrow
\draw [->,>=stealth'](0,-0.05)--(0.75,-0.05);
\draw (0.746,-0.05)--(1.5,-0.05);
%right arrow
\draw [->,>=stealth'](1.5,-0.05)--(2.25,-0.75);
\draw (2.246,-0.746)--(3,-1.5);
%segment
\draw[snake=coil,segment aspect=0,segment amplitude=3pt] (1.5,-0.05) -- (2.9,1.77);
\draw[snake=coil,segment aspect=0,segment amplitude=3pt] (0,-0.05) -- (-1.4,1.77);
%node
\node (a1) at (-1.5,1.1) {$p$};
\node (a2) at (-1.5,-1.1) {$q$};
\node (a3) at (0.75,-0.78) {$q+p$};
\node (a4) at (3,1.1) {$p'$};
\node (a5) at (3,-1.1) {$q'$};
\end{tikzpicture}
\end{center}

\end{document}

برای رسم فنر از کتابخانه snakes و دستور زیر:

\draw[snake=coil,segment aspect=0,segment amplitude=3pt] (1.5,-0.05) -- (2.9,1.77);

خروجی:
enter image description here

موفق باشید

پاسخ داده شده خرداد 26, 1395 توسط مهدی هاشمی (1,115 امتیاز)
ویرایش شده خرداد 28, 1395 توسط مهدی هاشمی
...
