رسم گراف کاترپیلار در لتک همراه با نامگذاری رئوس

0 رای
123 بازدید

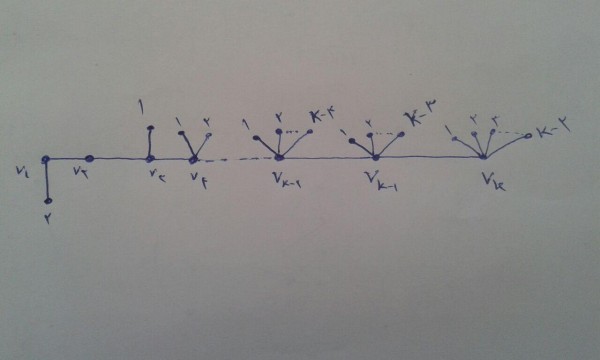

با سلام. گراف کاترپیلار را که در زیر عکس را پیوست کردم میخاستم رسم کنم . ممنون میشم کمکم کنین. گراف شامل مسیری به طول k که رئوس را نامگذاری کردم و هر رأس دارای k-2 همسایه می‌باشد.

فایل‌های پیوست
سوال شده مرداد 7, 1395 توسط siavash (9 امتیاز)
ویرایش شده مرداد 7, 1395 توسط وحید دامن‌افشان
راهنمای بسته‌ی tikz رو ببینید.

3 پاسخ

+1 رای

بهترین پاسخ

باسلام

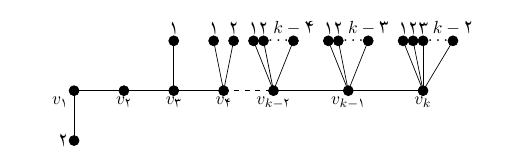

برنامه ی گرافی به صورت

enter image description here

به صورت زیر است

\documentclass{report}
\usepackage{tikz}
\usepackage{xepersian}
\settextfont{XB Yas}
\setdigitfont{XB Yas}
\begin{document}
\begin{figure}
\begin{tikzpicture}[scale=1]
\draw [fill] (0,-1) circle [radius=0.1] node [left] {$2$};
\draw [fill] (0,0) circle [radius=0.1] node [below left] {$v_1$};
\draw [fill] (1,0) circle [radius=0.1] node [below] {$v_2$};
\draw [fill] (2,0) circle [radius=0.1] node [below] {$v_3$};
\draw [fill] (3,0) circle [radius=0.1] node [below] {$v_4$};
\draw [fill] (4,0) circle [radius=0.1] node [below] {$v_{k-2}$};
\draw [fill] (5.5,0) circle [radius=0.1] node [below] {$v_{k-1}$};
\draw [fill] (7,0) circle [radius=0.1] node [below] {$v_{k}$};
\draw [fill] (2,1) circle [radius=0.1] node [above] {$1$};
\draw [fill] (2.8,1) circle [radius=0.1] node [above] {$1$};
\draw [fill] (3.2,1) circle [radius=0.1] node [above] {$2$};
\draw [fill] (4.4,1) circle [radius=0.1] node [above] {$k-4$};
\node at  (4.1,1)  {$\dots$};
\draw [fill] (5.1,1) circle [radius=0.1] node [above] {$1$};
\draw [fill] (5.3,1) circle [radius=0.1] node [above] {$2$};
\draw [fill] (5.9,1) circle [radius=0.1] node [above] {$k-3$};
\node at  (5.6,1)  {$\dots$};
\draw [fill] (6.6,1) circle [radius=0.1] node [above] {$1$};
\draw [fill] (6.8,1) circle [radius=0.1] node [above] {$2$};
\draw [fill] (7,1) circle [radius=0.1] node [above] {$3$};
\draw [fill] (7.6,1) circle [radius=0.1] node [above] {$k-2$};
\node at  (7.3,1)  {$\dots$};
\draw [fill] (3.8,1) circle [radius=0.1] node [above] {$2$};
\draw [fill] (3.6,1) circle [radius=0.1] node [above] {$1$};
\draw (0, -1) -- (0, 0) -- (1, 0) --(2,0) --(3,0);
\draw (3,0) [dashed]--(4,0);
\draw (4,0) -- (5,0) -- (7,0);
\draw (5.5,0)-- (5.1,1);
\draw (5.5,0)-- (5.3,1);
\draw (5.5,0)-- (5.9,1);
\draw (7,0)-- (6.6,1);
\draw (7,0)-- (6.8,1);
\draw (7,0)-- (7,1);
\draw (7,0)-- (7.6,1);
\draw(2,1)--(2,0);
\draw(2.8,1)--(3,0);
\draw(3.2,1)--(3,0);
\draw(3.6,1)--(4,0);
\draw(3.8,1)--(4,0);
\draw(4.4,1)--(4,0);
\end{tikzpicture}
\caption{گراف}
\end{figure}
\end{document}
پاسخ داده شده مرداد 8, 1395 توسط fatemeh (36 امتیاز)
انتخاب شده مرداد 8, 1395 توسط siavash
ممنون. دستتون درد نکنه
+1 رای

شما می توانید با کامل کردن کد زیر شکل مورد نظر خود را به دست آورید:

\documentclass{report}
\usepackage{tikz}
\usepackage{xepersian}
\settextfont{XB Yas}
\setdigitfont{XB Yas}
\begin{document}
\begin{figure}
\begin{tikzpicture}[scale=1]

\draw [fill] (0,-1) circle [radius=0.1] node [left] {$B$};
\draw [fill] (0,0) circle [radius=0.1] node [below left] {$A$};
\draw [fill] (1,0) circle [radius=0.1] node [below] {$B$};
\draw [fill] (2,0) circle [radius=0.1] node [below] {$B$};
\draw [fill] (3,0) circle [radius=0.1] node [below] {$B$};
\draw [fill] (4,0) circle [radius=0.1] node [below] {$B$};
\draw [fill] (5,0) circle [radius=0.1] node [below] {$B$};
\draw [fill] (6,0) circle [radius=0.1] node [below] {$B$};
\draw [fill] (2,1) circle [radius=0.1] node [above] {$1$};
\draw [fill] (2.8,1) circle [radius=0.1] node [above] {$1$};
\draw [fill] (3.2,1) circle [radius=0.1] node [above] {$2$};
\draw [fill] (4.4,1) circle [radius=0.1] node [above] {$k-4$};
\node at  (4.1,1)  {$\dots$};
\draw [fill] (3.8,1) circle [radius=0.1] node [above] {$2$};
\draw [fill] (3.6,1) circle [radius=0.1] node [above] {$1$};
\draw (0, -1) -- (0, 0) -- (1, 0) --(2,0) --(3,0);
\draw (3,0) [dashed]--(4,0);
\draw (4,0) -- (5,0) -- (6,0);
\draw(2,1)--(2,0);
\draw(2.8,1)--(3,0);
\draw(3.2,1)--(3,0);
\draw(3.6,1)--(4,0);
\draw(3.8,1)--(4,0);
\draw(4.4,1)--(4,0);
\end{tikzpicture}
\caption{گراف}
\end{figure}
\end{document}

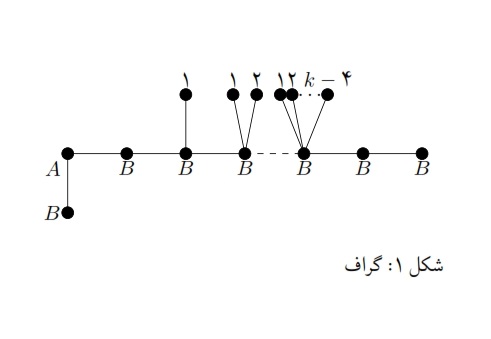

نتیجه به صورت زیر خواهد بود:

enter image description here

پاسخ داده شده مرداد 7, 1395 توسط یوسف (1,630 امتیاز)
–1 رای

از نرم افزارهایی که برای این کار هست استفاده کنید مثل ipe. با دست کشیدن شکل‌های ریاضی کار سختی است!

پاسخ داده شده مرداد 8, 1395 توسط غضنفر غضنفری (16 امتیاز)
...
