کد برنامه رسم گراف قوسی در لاتک

0 رای
378 بازدید

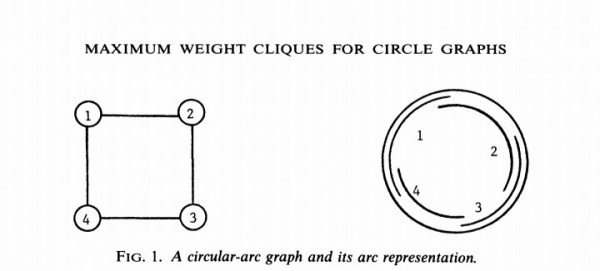

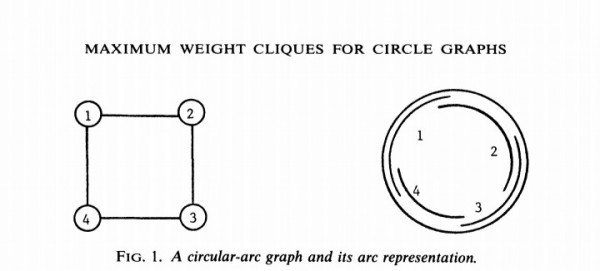

چجوری میتونم گراف قوسی زیر رو رسم کنم خودم نتونستم با لاتک کاری انجام بدم البته برای دایره اش سمت چپ عکس راحت رسم شده،با جئو جبرا هم به ااین قشنگی در نمیاد

فایل‌های پیوست
سوال شده شهریور 7, 1396 توسط nazanin_safari (5 امتیاز)
نمایش از نو شهریور 7, 1396 توسط nazanin_safari
واقعا عالی بود.ممنون از کمکتون
فقط ی سوال چطوری باید شکل رو ی مقدار کوچکترش کنم؟
من نظر شما رو ندیدم. بهتر بود زیر پاسخ من نظر می‌دادید. برای کوچک‌تر کردن از scale=scale factor استفاده کنید. برای مثال:
\begin{tikzpicture}[scale=0.50]

1 پاسخ

0 رای

بسته tikZ دستور arc را در اختیارتان می‌گذارد: arc (<init angle>:<final angle>:<radius>)
اما باید نقطه شروع آن را بر اساس شعاع جابجا کنید، که برای این کار کافیست از ([shift={(<init angle>:<radius>)}]<center>)
استفاده کنید.
همچنین می‌توان این کار را با پارامتری کردن انجام داد:

x(t)=a+r*cos(t)
y(t)=b+r*sin(t)

که در آن r شعاع و (a,b) مرکز کمان هستند. دستور \centerarc را به این صورت تعریف می‌کنیم:

\def\centerarc[#1](#2)(#3:#4:#5)% Syntax: [draw options] (center) (initial angle:final angle:radius)
    { \draw[#1] ($(#2)+({#5*cos(#3)},{#5*sin(#3)})$) arc (#3:#4:#5); }

و از آن استفاده می‌کنیم:

\centerarc[red,thick](a,b)(<init angle>:<final angle>:<radius>)

توجه کنید که در این روش به کتابخانه calc نیاز داریم. کد کامل:

\documentclass{article}
\usepackage{tikz}
\usetikzlibrary{calc}
\def\centerarc[#1](#2)(#3:#4:#5)% Syntax: [draw options] (center) (initial angle:final angle:radius)
    { \draw[#1] ($(#2)+({#5*cos(#3)},{#5*sin(#3)})$) arc (#3:#4:#5); }
\usepackage{xepersian}
\settextfont{Yas}

\begin{document}
\begin{tikzpicture}
\draw (0,0) circle [radius=5];
\draw[] ([shift={(95:4.375)}]0,0) arc (95:215:4.375);
\node at (-2.5,2.5) {$1$};
\draw[] ([shift={(-35:3.75)}]0,0) arc (-35:110:3.75);
\node at (2,2) {$2$};
\draw[] ([shift={(275:4.375)}]0,0) arc (275:385:4.375);
\node at (2.5,-2.5) {$3$};
\draw[] ([shift={(190:3.75)}]0,0) arc (190:280:3.75);
\node at (-2,-2) {$4$};
\end{tikzpicture}

\begin{tikzpicture}
\draw (0,0) circle [radius=5];
\centerarc[](0,0)(95:215:4.375)
\centerarc[](0,0)(275:385:4.375)
\centerarc[](0,0)(-35:110:3.75)
\centerarc[](0,0)(190:280:3.75)
\end{tikzpicture}
\end{document}

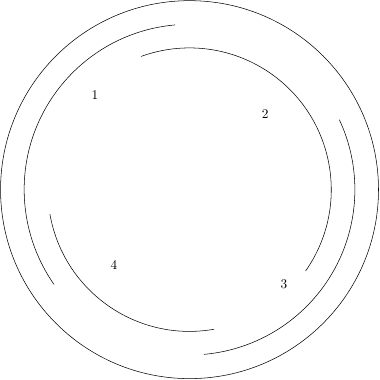

نتیجه:

circles
روش دوم از اینجا برداشته شده است.

پاسخ داده شده شهریور 7, 1396 توسط ایمان بیات (3,684 امتیاز)
...
