رسم گراف ماتریسی دستور ساروس برای دترمینان ها

0 رای
72 بازدید

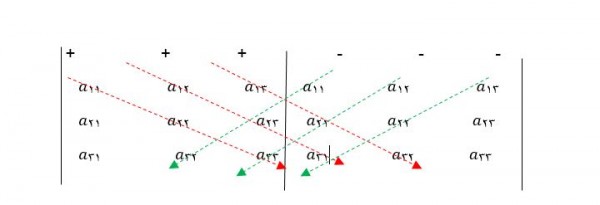

باسلام. بنده می خواهم یک گراف به شکل ماتریسی مانند شکل ارسال شده که به دستور ساروس معروف است در پایان نامه ام بنویسم . لازم است شکل مانند شکلی باشد که با استفاده از نرم افزار word نوشته شده است. لطفا کمک کنید.

فایل‌های پیوست
سوال شده شهریور 13, 1395 توسط MASOUD.PE (14 امتیاز)
برچسب گذاری دوباره شهریور 14, 1395 توسط وحید دامن‌افشان

1 پاسخ

0 رای

با سلام
با استفاده از کد زیر می‌توانید شکل مورد نظر خود را به دست آورید:

\documentclass{report}
\usepackage{tikz}
\usepackage{xepersian}
\settextfont{XB Yas}
\setdigitfont{XB Yas}
\newcommand{\tikzmark}[2]{\tikz[remember picture,baseline=(#1.base)] \node (#1) {#2};}
\begin{document}
  \begin{LTR}
\begin{table}[ht]
\begin{center}
\begin{tabular}{|ccc|ccc|}
\tikzmark{1}{$+$}&\tikzmark{3}{$+$}&\tikzmark{5}{$+$}&\tikzmark{7}{$-$}&\tikzmark{9}{$-$}&\tikzmark{11}{$-$}\\
$a_{11}$&$a_{12}$&$a_{13}$&$a_{11}$&$a_{12}$&$a_{13}$\\
$a_{21}$&$a_{22}$&$a_{23}$&$a_{21}$&$a_{22}$&$a_{23}$\\
\tikzmark{8}{$a_{31}$}&\tikzmark{10}{$a_{32}$}&\tikzmark{12}{$a_{33}$}&\tikzmark{2}{$a_{31}$}&\tikzmark{4}{$a_{32}$}&\tikzmark{6}{$a_{33}$}\\
\end{tabular}
\end{center}
\end{table}
\end{LTR}
\tikz[overlay,remember picture] {
  \draw[->,dashed, thick,red] ([yshift=0ex,xshift=3ex]1.center) -- ([yshift=0ex,xshift=-3ex]2.center)node[midway,sloped,above]{};
  \draw[->,dashed, thick,red] ([yshift=0ex,xshift=3ex]3.center) -- ([yshift=0ex,xshift=-3ex]4.center)node[midway,sloped,above]{};
  \draw[->,dashed, thick,red] ([yshift=0ex,xshift=3ex]5.center) -- ([yshift=0ex,xshift=-3ex]6.center)node[midway,sloped,above]{};
  \draw[->,dashed, thick,green] ([yshift=0ex,xshift=3ex]7.center) -- ([yshift=0ex,xshift=-3ex]8.center)node[midway,sloped,above]{};
  \draw[->,dashed, thick,green] ([yshift=0ex,xshift=3ex]9.center) -- ([yshift=0ex,xshift=-3ex]10.center)node[midway,sloped,above]{};
  \draw[->,dashed, thick,green] ([yshift=0ex,xshift=3ex]11.center) -- ([yshift=0ex,xshift=-3ex]12.center)node[midway,sloped,above]{};
}
\end{document}

نتیجه به صورت زیر خواهد بود:

enter image description here

تنظیم ابتدا و انتهای فلش ها بر عهده خودتان گذاشته شده است.

پاسخ داده شده شهریور 14, 1395 توسط یوسف (1,630 امتیاز)
با سلام،  ممنون از پاسخ خوبتون.
با سلام ، گراف را رسم کردم اما اگر بخواهم این گراف را که یک عبارت ریاضی است ، مساوی با عارتی دیگر مانند A  قرار دهم حرف یا عبارت مورد نظر در یک سطر دیگر قرار میگیرد. لطفا در این مورد راهنمایی کنید که من چزور می توانم عبارت را با گراف در یک سزر مساوی هم قرار دهم؟
...
