عدم قرارگیری مناسب node برای bend ها در رسم شکل با تیکز

+3 رای
588 بازدید

با عرض سلام و خداقوت به همه شما دوستان گرامی:
یه گراف از آموزش گراف دارم که بدون خطاست اما مشکلی که داره node برای bendها در جای خود قرار نمی گیره.
ممنون میشم کمک کنید.
متشکرم.

فایل‌های پیوست
سوال شده فروردین 26, 1397 توسط Ajodani (43 امتیاز)
برچسب گذاری دوباره فروردین 29, 1397 توسط وحید دامن‌افشان

1 پاسخ

+4 رای

بهترین پاسخ

سلام
یکی از آپشن‌های جالب در رسم یال‌ها با دستور \draw در فایل شما گزینه‌های xshift و yshift هستند که به صورت زیر می‌توانید از آنها بهره بگیرید:

\draw[xshift=...,yshift=...]

سه گزینه‌ی زیر برای تعیین محل برچسب در این موارد تعبیه شده است:

  • near start
    برای این‌که برچسب یال در نزدیک نقطه‌ی شروع باشد.
  • midway
    برای این‌که برچسب یال در وسط یال باشد.
  • near end
    برای این‌که برچسب یال در نزدیک نقطه‌ی خاتمه‌ی یال باشد.

در خصوص فایل شما که از bend left جهت متمایل کردن یال به سمت چپ استفاده کرده‌اید با این روش می‌توانید با دقت بیش‌تری جای برچسب یال‌ها را تنظیم کنید. از دستور
draw=<color> هم برای رنگی کردن یال‌ها کمک گرفته‌ام.
پس با این توضیحات فایل و خروجی شما با تکلایو 2017 به صورت زیر است:

\documentclass[a4paper,12pt]{report}
\usepackage{tikz}
\usetikzlibrary{matrix,shapes,arrows,positioning,chains}
\usepackage[logo=on
]{xepersian}
\settextfont[Scale=1.1]{Yas}
\setdigitfont[Scale=1.2]{Yas}
\definecolor{alizarin}{rgb}{0.82, 0.1, 0.26}
\definecolor{amethyst}{rgb}{0.6, 0.4, 0.8}
\begin{document}
\null\vfill
\begin{tikzpicture}[>=stealth,->,shorten
>=2pt,looseness=.9,auto]
\matrix [matrix of math nodes,
column sep={3cm,between origins},
row sep={3cm,between origins},
nodes={circle, draw=amethyst, minimum size=7.5mm}]
{& |(A)| A & \\
    |(B)| B & |(E)| E & |(C)| C \\
    & |(D)| D \\
};
\tikzstyle{every node}=[font=\small]
\draw[xshift=-.5cm,yshift=.7cm,draw=red] (A) to [bend left] (B) node [midway] {g};
\draw[xshift=-2.2cm,yshift=2cm,draw=green] (B) to [bend left] (A) node [midway] {f};
\draw (D)[draw=blue] --(B) node [midway] {c};
\draw[draw=blue] (E) --      (B) node [midway] {b};
\draw[draw=blue] (E) --      (C) node [near end] {a};
\draw [-,line width=8pt,draw=white]
(D) to [bend right, looseness=1] (A);
\draw[xshift=.3cm,yshift=-1.5cm,draw=red](D) to [bend right, looseness=1] (A) node [near start] {h};
\draw[xshift=.3cm,yshift=1.2cm,draw=red](D) to [bend right, looseness=1] (A) node [near end] {e};
\end{tikzpicture}
\end{document}

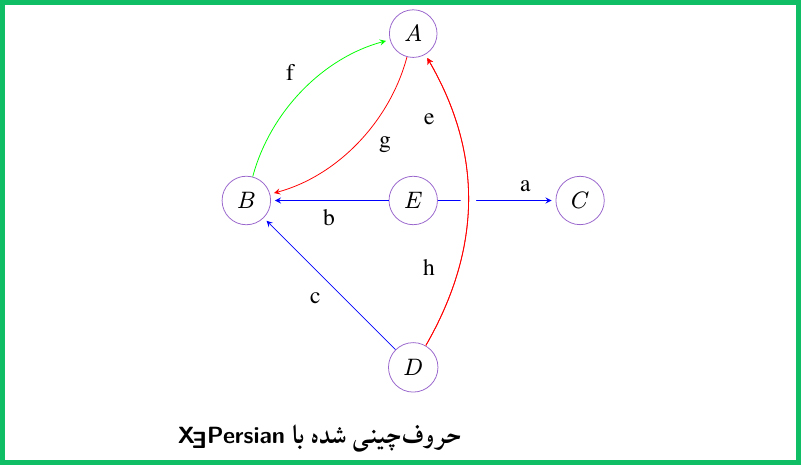

enter image description here


موفق باشید.

پاسخ داده شده فروردین 26, 1397 توسط شاپور مددپور (8,657 امتیاز)
انتخاب شده فروردین 30, 1397 توسط Ajodani
...
