کامل کردن شکل ارسال شده و رسم بیضی در تیکز

0 رای
57 بازدید

با سلام
با توجه به نکاتی که در این سایت یاد گرفتم، شکلی رو به کمک تیکز رسم کردم ولی میخواستم این شکل رو مطابق با تصویر ارسال شده کامل کنم و همچنین می‌خواستم دو شکل بیضی هم که خودم رسم کردم کمی باریکتر باشه ولی مشابه فایل ارسالی باشه و از نقاط رسم شده عبور نکنه.
با سپاس

فایل‌های پیوست
سوال شده 19 تیر 1396 توسط پردیس (17 امتیاز)
برچسب گذاری دوباره 21 تیر 1396 توسط وحید دامن‌افشان

1 پاسخ

+2 رای

بهترین پاسخ

برای رسم بیضی دستور ellipse را داریم که یک بیضی کامل رسم می‌کند، اما اینجا بخشی از یک بیضی را نیاز داریم که برای این منظور دستور arc وجود دارد. برای راحتی کار و برای اینکه بتوان بخشی از یک بیضی را رسم کرد یک استایل می‌سازیم و از آن استفاده می‌کنیم:

\tikzset{
    partial ellipse/.style args={#1:#2:#3}{
    insert path={+ (#1:#3) arc (#1:#2:#3)}
    }
}

و بیضی را به این صورت رسم می‌کنیم:

\draw[dashed] (-1.5,0) [partial ellipse=21:339:1.2cm and 2cm];

کد کامل:

\documentclass{article}
\usepackage{tikz}
\usepackage{xepersian}
\settextfont{XB Niloofar}
\setdigitfont[Scale=1.1]{XB Zar}
\begin{document}
\begin{tikzpicture}
\tikzset{
    partial ellipse/.style args={#1:#2:#3}{
    insert path={+ (#1:#3) arc (#1:#2:#3)}
    }
}
\fill (-0.5,2.5)circle (2pt);
\fill (1,2.5)circle (2pt);
\fill (-0.5,0)circle (2pt);
\fill (-1.5,1.5)circle (2pt);
\fill (-1.5,-1.5)circle (2pt);
\fill (1,0)circle (2pt);
\fill (2,1.5)circle (2pt);
\fill (3,0)circle (2pt);
\fill (2,-1.5)circle (2pt);
\draw[-] (-0.5,2.5) -- (1,2.5);
\draw[-] (-0.5,0) -- (1,0);
\draw[-] (1,0) -- (2,1.5);
\draw[-] (2,1.5) -- (3,0);
\draw[-] (3,0) -- (2,-1.5);
\draw[-] (2,-1.5) -- (1,0);
\draw[-] (-0.5,0) -- (-1.5,1.5);
\draw[-] (-1.5,1.5) -- (-1.5,-1.5);
\draw[-] (2,1.5) -- (2,-1.5);
\draw[-] (-0.5,0) -- (-1.5,-1.5);
\draw [dotted][xshift=3.5mm](-0.1,2.5) circle (0.97);
\draw [dotted][xshift=3.5mm](-0.1,0) circle (0.97);
\draw[dashed] (-1.5,0) [partial ellipse=21:339:1.2cm and 2cm];
\draw[dashed] (2,0) [partial ellipse=-159:159:1.2cm and 2cm];
\end{tikzpicture}
\end{document}

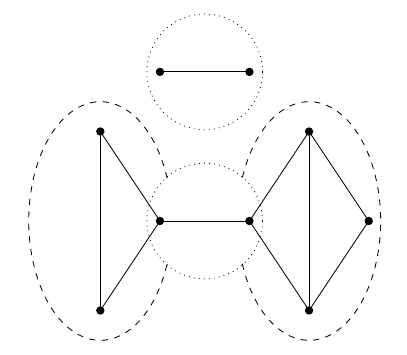

نتیجه:
ellipse

نکته ۱: دایره‌های رسم شده دقیقاً در وسط نبودند که برایتان اصلاح کردم. به جای 4mm باید 3.5mm جابجا می‌شدند.
نکته ۲: برای نازک کردن خطوط دو انتخاب دارید: ultra thin و very thin که به صورت \draw[dashed,very thin] از آن استفاده کنید.

پاسخ داده شده 19 تیر 1396 توسط ایمان بیات (1,948 امتیاز)
انتخاب شده 19 تیر 1396 توسط پردیس
ممنونم از لطفتون. درست شد
...
