قرار نگرفتن شکل رسم شده در جای مناسب

0 رای
64 بازدید

با سلام.

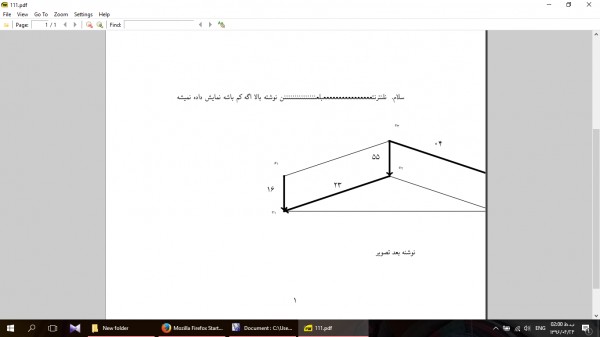

گرافی را با جئوجبرا رسم کردم. اما بعد اجرا در لاتک در کنار صفحه نمایش داده نمیشه. لطفا راهنمایی کنین. با سپاس

فایل‌های پیوست
Screenshot (51).png
سوال شده 24 تیر 1396 توسط حسین قنبری نیا (9 امتیاز)

1 پاسخ

0 رای

بهترین پاسخ

خط محتوای دستور \clip را حذف نمایید.

با دستور ‍‍‍\centerline محتویات تصویر را در وسط صفحه قرار دهید.

در صورتیکه اندازه تصویر را مناسب نمی‌یابید می‌توانید با گزینه scale آن را تغییر اندازه دهید.

\centerline{
\begin{tikzpicture}[scale=.7]
%\clip(-12.232332388343176,-4.1739418674784) rectangle (49.11202363768212,12.657624349841091);
\draw [->,line width=2.8pt] (-6.,0.) -- (-6.,-2.);
\draw [->,line width=2.8pt] (0.,0.) -- (-6.,-2.);
\draw [->,line width=0.8pt] (-6.,0.) -- (0.,2.);
\draw [->,line width=2.8pt] (0.,2.) -- (6.,0.);
\draw [->,line width=0.8pt] (0.,0.) -- (6.,-2.);
\draw [->,line width=0.8pt] (-6.,-2.) -- (6.,-2.);
\draw [->,line width=0.8pt] (6.,0.) -- (6.,-2.);
\draw [->,line width=2.8pt] (0.,2.) -- (0.,0.);
\draw (-7.143022851369226,-0.450144031788247) node[anchor=north west] {16};
\draw (-3.3260406986387623,-0.21182097030407726) node[anchor=north west] {23};
\draw (-1.1449080399356406,1.3968596947140688) node[anchor=north west] {55};
\draw (2.399432530456932,2.1416192618520995) node[anchor=north west] {04};
\begin{scriptsize}
\draw [fill=black] (-6.,0.) circle (1.5pt);
\draw[color=black] (-6.438698763663009,0.7116808929470807) node {$x_1$};
\draw [fill=black] (-6.,-2.) circle (1.5pt);
\draw[color=black] (-6.575019554831954,-2.0886150794919143) node {$v_1$};
\draw [fill=black] (0.,0.) circle (1.5pt);
\draw[color=black] (0.6499823771221366,0.4435674487773897) node {$v_2$};
\draw [fill=black] (0.,2.) circle (1.5pt);
\draw[color=black] (0.42278105850722814,2.8565884463046087) node {$v_3$};
\draw [fill=black] (6.,0.) circle (1.5pt);
\draw[color=black] (6.8298582434476485,0.622309744890517) node {$y_1$};
\draw [fill=black] (6.,-2.) circle (1.5pt);
\draw[color=black] (6.557216661109758,-2.0886150794919143) node {$v_5$};
\end{scriptsize}
\end{tikzpicture}
}

enter image description here

پاسخ داده شده 24 تیر 1396 توسط سید جواد (3,403 امتیاز)
انتخاب شده 24 تیر 1396 توسط حسین قنبری نیا
...
