رسم جدول دارای خطوط گرافیکی چگونه ممکن است؟

0 رای
79 بازدید

با سلام خدمت دوستان گرامی.

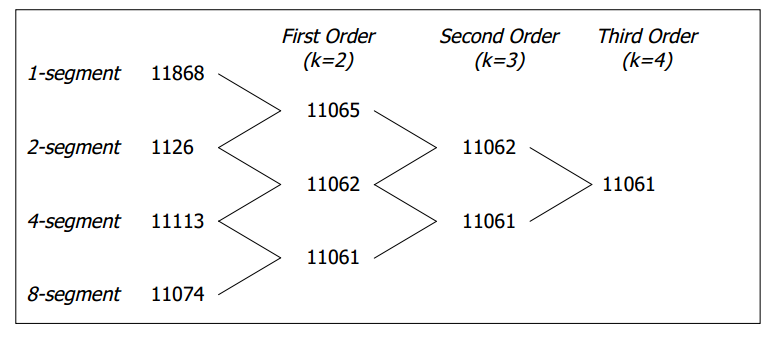

خواستم ببینم اگر بخواهیم جدولی مشابه با عکس پیوست بکشیم باید چیکار کنیم؟

enter image description here

سوال شده مهر 9, 1395 توسط فرشاد ترابی (2,794 امتیاز)

1 پاسخ

+1 رای

بهترین پاسخ

با کمک تیکزی چنین چیزی ممکن است. در حال حاضر ایدهٔ دیگری ندارم.
یک چیزهایی برایتان کشیدم خودتان می‌توانید مطابق صلاحدید آن را تغییر دهید:

\documentclass{article}

\usepackage{tikz}

\begin{document}

\begin{tikzpicture}
    \node (r1c1) at (0,3) {1-segment $\quad 11868$};
    \node (r2c1) at (0,2) {2-segment $\quad 1126$};
    \node (r3c1) at (0,1) {3-segment $\quad 11113$};
    \node (r4c1) at (0,0) {4-segment $\quad 11074$};

    \node (title1) at (3,4) [anchor=center] {First Order};
    \node at (title1.south) [anchor=north] {(k=2)};
    \node (r1c2) at (3,2.5) {$11065$};
    \node (r2c2) at (3,1.5) {$11062$};
    \node (r3c2) at (3,.5) {$11061$};

    \node (title2) at (5,4) [anchor=center] {Second Order};
    \node at (title2.south) [anchor=north] {(k=3)};
    \node (r1c3) at (5,2) {$11062$};
    \node (r2c3) at (5,1) {$11061$};

    \node (title3) at (7,4) [anchor=center] {Third Order};
    \node at (title3.south) [anchor=north] {(k=4)};
    \node (r1c4) at (7,1.5) {$11061$};

    \draw (node cs:name=r1c1,anchor=east) -- (node cs:name=r1c2,anchor=west);
    \draw (node cs:name=r2c1,anchor=east) -- (node cs:name=r2c2,anchor=west);
    \draw (node cs:name=r3c1,anchor=east) -- (node cs:name=r3c2,anchor=west);
    \draw (node cs:name=r4c1,anchor=east) -- (node cs:name=r3c2,anchor=west);
    \draw (node cs:name=r3c1,anchor=east) -- (node cs:name=r2c2,anchor=west);
    \draw (node cs:name=r2c1,anchor=east) -- (node cs:name=r1c2,anchor=west);

    \draw (node cs:name=r1c2,anchor=east) -- (node cs:name=r1c3,anchor=west);
    \draw (node cs:name=r2c2,anchor=east) -- (node cs:name=r1c3,anchor=west);
    \draw (node cs:name=r3c2,anchor=east) -- (node cs:name=r2c3,anchor=west);
    \draw (node cs:name=r2c2,anchor=east) -- (node cs:name=r2c3,anchor=west);

    \draw (node cs:name=r1c3,anchor=east) -- (node cs:name=r1c4,anchor=west);
    \draw (node cs:name=r2c3,anchor=east) -- (node cs:name=r1c4,anchor=west);
\end{tikzpicture}

\end{document}

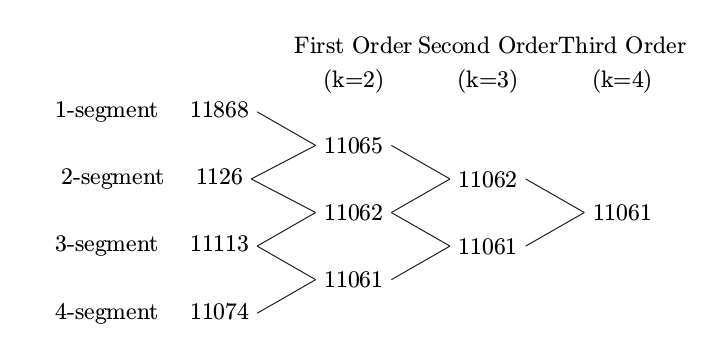

enter image description here

پاسخ داده شده مهر 9, 1395 توسط سید جواد (3,204 امتیاز)
انتخاب شده مهر 9, 1395 توسط فرشاد ترابی
...
