چطور شکل‌هایم را با آ و ب شماره‌گذاری کنم؟

0 رای
323 بازدید

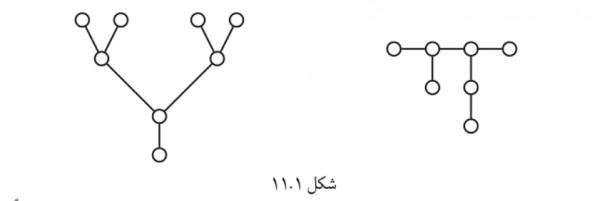

با سلام من میخوام گرافی رو که پیوست کردم علاوه بر شماره شکل که داره زیر هر گراف بنویسم الف و ب ولی نمی دونم چطور این کار رو بکنم

\documentclass[a4paper,12pt]{report}
\usepackage{tikz,amsmath}
\usepackage{xepersian}
\settextfont{Yas}
\tikzstyle{vertex}=[circle, draw, inner sep=0pt, minimum size=4pt]
\newcommand{\vertex}{\node[vertex]}
\tikzstyle{vertexa}=[circle, draw, inner sep=0pt, minimum size=2pt]
\newcommand{\vertexa}{\node[vertexa]}
\usepackage[labelsep=endash]{caption}
\begin{document}
‎‎‎‎\begin{minipage}{0‎.‎5‎\textwidth}‎
‎\[‎
‎\begin{tikzpicture}‎ [scale=1,very ‎thick‎]
‎\vertex (a1) at (0,0) []{};‎
‎\vertex (a2) at (‎1‎‎‎‎,‎0‎‎) []{};‎
‎\vertex (a3) at (2,‎0‎) []{};‎
‎‎‎‎\vertex (‎a4‎) at (‎3‎‎‎,‎0‎‎‎‎) []{};‎
‎\vertex (‎a5‎) at (‎1‎‎,‎-1‎‎) []{};‎
‎\vertex (a6) at (‎2‎‎,‎-1‎‎) []{};‎
‎‎‎‎‎\vertex (a7) at (‎2‎‎‎,‎-2‎‎) []{};‎
‎\path‎
‎(a1) edge (a2)‎
‎(a2) edge (a3)‎
‎(‎a3‎) edge (a4)‎
‎(‎a2‎) edge (‎a5‎)‎
‎(‎a3‎) edge (‎a6‎)‎
‎(‎a6‎) edge (‎a7‎)‎‎;‎‎‎
‎\end{tikzpicture}‎
‎\]‎‎
‎\end{‎minipage}‎‎‎‎
‎‎‎‎\begin{minipage}{0‎.‎5‎‎\textwidth}‎‎
‎\[‎
‎\begin{tikzpicture}‎ [scale=1,very ‎thick‎]
‎\vertex (a1) at (0,0) []{};‎
‎\vertex (a2) at (‎1.5‎‎‎,‎1.5‎) []{};‎
‎\vertex (a3) at (2,‎2.5‎) []{};‎
‎‎‎‎\vertex (a5) at (‎-1.5‎‎,‎1‎.5‎) []{};‎
‎\vertex (a4) at (‎1‎‎,‎2.5‎) []{};‎
‎\vertex (a6) at (‎-1‎,‎2.5‎) []{};‎
‎‎‎‎‎\vertex (a7) at (‎-2‎‎,‎2.5‎) []{};‎
‎\vertex (a8) at (0,-1) []{};‎
‎\path‎
‎(a1) edge (a2)‎
‎(a2) edge (a3)‎
‎(a2) edge (a4)‎
‎(a1) edge (a8)‎
‎(a1) edge (a5)‎
‎(a5) edge (a6)‎
‎(a5) edge (a7)‎;‎‎‎
‎\end{tikzpicture}‎‎‎‎‎
‎\]‎‎‎‎
‎\end{‎minipage}‎‎‎
\captionof{figure‎‎‎}{}‎‎\label{12‎0‎‎‎}
\end{document}

لطفا راهنماییم کنید سوالات قبلی رو که در این مورد مطرح شده بود مطالعه کردم ولی سر در نیاوردم
با تشکر قبلی

فایل‌های پیوست
سوال شده آذر 22, 1395 توسط afsane_st (25 امتیاز)
ویرایش شده آذر 23, 1395 توسط وحید دامن‌افشان

1 پاسخ

0 رای

بهترین پاسخ

سلام
یک روش می‌تونه استفاده از بسته‌ی subcaption باشه:

\documentclass[a4paper,12pt]{report}
\usepackage{tikz,amsmath,subcaption}
\usepackage[labelsep=endash]{caption}
\usepackage{xepersian}
\settextfont{Yas}
\tikzstyle{vertex}=[circle, draw, inner sep=0pt, minimum size=4pt]
\newcommand{\vertex}{\node[vertex]}
\tikzstyle{vertexa}=[circle, draw, inner sep=0pt, minimum size=2pt]
\newcommand{\vertexa}{\node[vertexa]}

\begin{document}
    \begin{figure}
\begin{subfigure}[b]{.5\linewidth}
\centering
 \[
 \begin{tikzpicture}  [scale=1,very  thick ]
 \vertex (a1) at (0,0) []{};
 \vertex (a2) at (1, 0) []{};
 \vertex (a3) at (2, 0 ) []{};
    \vertex (a4) at (3,0) []{};
 \vertex (a5) at (1,-1) []{};
 \vertex (a6) at (2,-1) []{};
     \vertex (a7) at (2,-2) []{};
 \path
 (a1) edge (a2)
 (a2) edge (a3)
 (a3) edge (a4)
 (a2) edge (a5)
 (a3) edge (a6)
 (a6) edge (a7)  ;
 \end{tikzpicture}
 \]
\caption{}
\end{subfigure}
\begin{subfigure}[b]{.5\linewidth}
\centering
 \[
 \begin{tikzpicture}  [scale=1,very  thick ]
 \vertex (a1) at (0,0) []{};
 \vertex (a2) at ( 1.5   , 1.5 ) []{};
 \vertex (a3) at (2, 2.5 ) []{};
    \vertex (a5) at ( -1.5  , 1 .5 ) []{};
 \vertex (a4) at ( 1  , 2.5 ) []{};
 \vertex (a6) at ( -1 , 2.5 ) []{};
     \vertex (a7) at ( -2  , 2.5 ) []{};
 \vertex (a8) at (0,-1) []{};
 \path
 (a1) edge (a2)
 (a2) edge (a3)
 (a2) edge (a4)
 (a1) edge (a8)
 (a1) edge (a5)
 (a5) edge (a6)
 (a5) edge (a7) ;
 \end{tikzpicture}
 \]
\caption{}
\end{subfigure}
\caption{شرح شکل}  \label{120}
\end{figure}


\end{document}

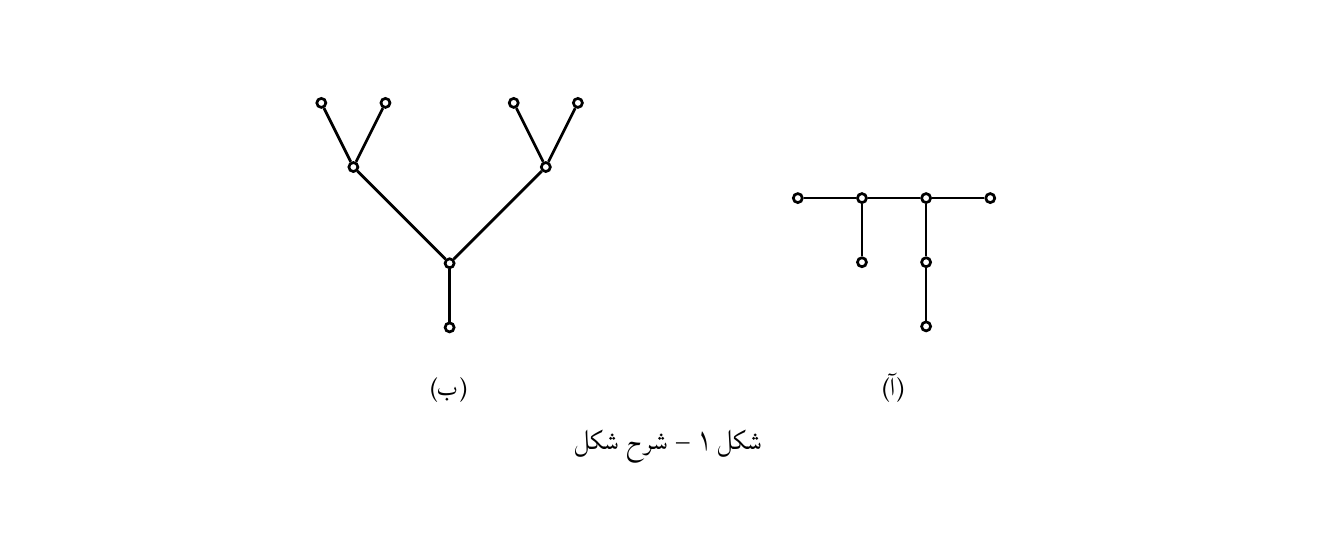

و خروجی:
enter image description here

پاسخ داده شده آذر 22, 1395 توسط مسهر باقری (4,707 امتیاز)
انتخاب شده آذر 23, 1395 توسط afsane_st
خیلی ممنون بابت پاسخ تون بسیار عالی بود
ولی یه مشکلی هست وقتی جدا این کد رو اجرا میکنم اجرا میشه
ولی توی متن پایان نامه ام اجرا نمیشه؟
خوب به احتمال زیاد در فایل تنظیمات پایان‌نامه، بسته‌ی subcaption فراخوانی نشده بنابراین باید این بسته رو در قسمت فراخوانی بسته‌ها اضافه کنید.
بله بله حق با شماست
سپاس‌گزارم
@مسهرباقری
با تشکر از زحماتی که در پاسخ به مشکلات کاربران پارسی‌لاتک دارید.
نویسنده بستهٔ subfigure اکیدا توصیه دارد که از بستهٔ subfig استفاده نماییم--نویسنده هر دو Steven Douglas Cochran است-- و بستهٔ  subfigure را منسوخ می‌داند لذا خوب است زین‌پس از بسته subfig بیشتر  استفاده نماییم.
...
