چطور چند عکس را با ویژگی‌های مورد نظرم در کنار هم قرار دهم؟

0 رای
318 بازدید

سلام.
من دو تا سوال دارم:
1- من میخوام با استفاده از پکیج subcaption چند عکس رو در کنار هم قرار بدم و این امکان رو داشته باشم که بتونم در متن، به صورت جداگانه، به هر عکس ارجاع بدم. از طرفی نمیخوام برای عکس‌هام caption داشته باشم. مشکلی که وجود داره اینه که اگر caption نذارم، موقع ارجاع دادن، لاتک نمیفهمه که به کجا ارجاع بده. آیا راهی برای دور زدن این مساله وجود داره؟ یعنی آیا راهی وجود داره که خود لاتک به صورت پیش فرض برای هر عکس یک کپشن درنظر بگیره (مثلا a,b,...) و موقع ارجاع دادن مشکلی پیش نیاد؟
2-فرض کنیم که با پکیج subcaption چند عکس رو در کنار هم قرار دادم، و برای هر عکس، کپشن هم مشخص کردم؛ آیا راهی وجود داره که کپشن به جای اینکه زیر عکس قرار بگیره، در داخلش قرار بگیره؟

یک برنامه‌ی نمونه:

\documentclass{article}
\usepackage{graphicx}
\usepackage{caption}
\usepackage{subcaption}
\captionsetup{subrefformat=parens}
\begin{document}

\begin{figure}[h!]
  \centering
  \begin{subfigure}[b]{.9\linewidth}
    \includegraphics[width=\linewidth]{test.jpg}
    \caption{caption1}
    \label{X1}
  \end{subfigure}
  \begin{subfigure}[b]{.4\linewidth}
    \includegraphics[width=\linewidth]{test.jpg}
    \caption{caption2}
    \label{X2}
  \end{subfigure}
  \caption{One pic,two times.}
  \label{fig:X}
\end{figure}

Figure \ref{fig:X}(a) is pretty.
Figure \ref{fig:coffee}\subref{X1} is nice.
Figure \subref{X2} in nicer.
Figure \ref{X1} is nice.


\end{document}
سوال شده اردیبهشت 12, 1397 توسط Neel (5 امتیاز)
برچسب گذاری دوباره خرداد 21, 1397 توسط وحید دامن‌افشان

2 پاسخ

+1 رای

سلام
لطفاً در هر بار فقط یک سوال بپرسید تا کاربران بتوانند با جستجوی صورت سوال به جواب مطلوب برسند.
بسته‌ی subcaption دستور \phantomcaption را برای ایجاد \caption به صورت پیش‌فرض معرفی می‌کند.
از امکانات بسته‌یstackengine با دستور \stackinset و به صورت زیر برای تنظیم محل subcaption استفاده کرده‌ام:

\stackinset{l}{2.5cm}{b}{1cm}{{\LARGE\bf \thesubfigure)

در این درس به چهار عکس به نام‌های 16، 17، 18 و 19 نیاز دارید که باید در پوشه‌ی منبع آنها را ذخیره کنید.
از آپشن [H] از بسته‌ی float هم برای قرار گرفتن جسم شناور(در این‌جا تصویر) در جایی که آن را فراخوانی کرده‌ایم استفاده شده است.
پس دستورات شما مطابق زیر خواهند شد:

\documentclass{article}
\usepackage{graphicx}
\usepackage{subcaption}
\usepackage{stackengine}
\usepackage{float}
\begin{document}
\begin{figure}[H]
\begin{subfigure}{.5\textwidth}
\phantomcaption
\stackinset{l}{2.5cm}{t}{1cm}{{\LARGE\bf \thesubfigure)} }{\includegraphics[height=5cm,width=5cm]{17}}
\label{1}
\end{subfigure}
\begin{subfigure}{.5\textwidth}
\phantomcaption
\stackinset{l}{2.5cm}{b}{1cm}{{\LARGE\bf \thesubfigure)} }{\includegraphics[height=5cm,width=5cm]{16}}
\label{2}
\end{subfigure}
\begin{subfigure}{.5\textwidth}
\phantomcaption
\stackinset{l}{3cm}{t}{1cm}{{\LARGE\bf \thesubfigure)} }{\includegraphics[height=5cm,width=5cm]{18}}
\label{3}
\end{subfigure}
\begin{subfigure}{.5\textwidth}
\phantomcaption
\stackinset{l}{2.5cm}{b}{1cm}{{\LARGE\bf \thesubfigure)} }{\includegraphics[height=5cm,width=5cm]{19}}
\label{4}
\end{subfigure}
\label{12}\phantomcaption
%\caption{Flower}
\end{figure}\noindent
Figure \ref{1} is pretty.
Figure \ref{2} is nice.
Figure \ref{3} in nicer.
Figure \ref{4} is nice.
\end{document}

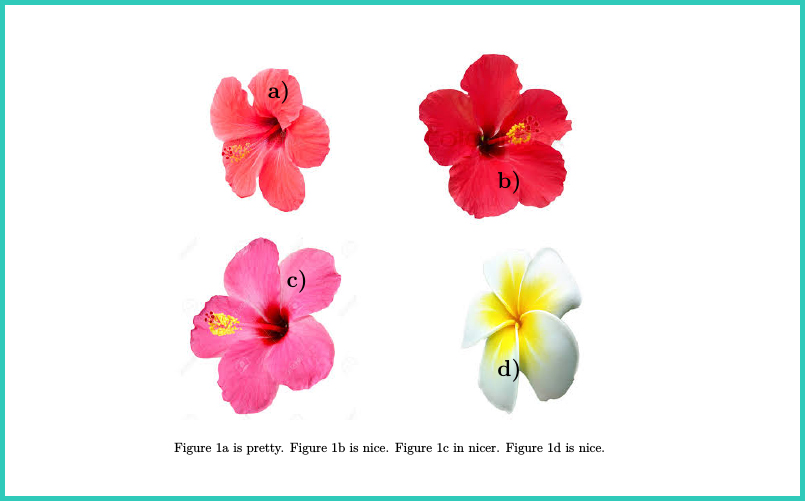

و خروجی شما با تکلایو 2017 به صورت زیر است:


enter image description here

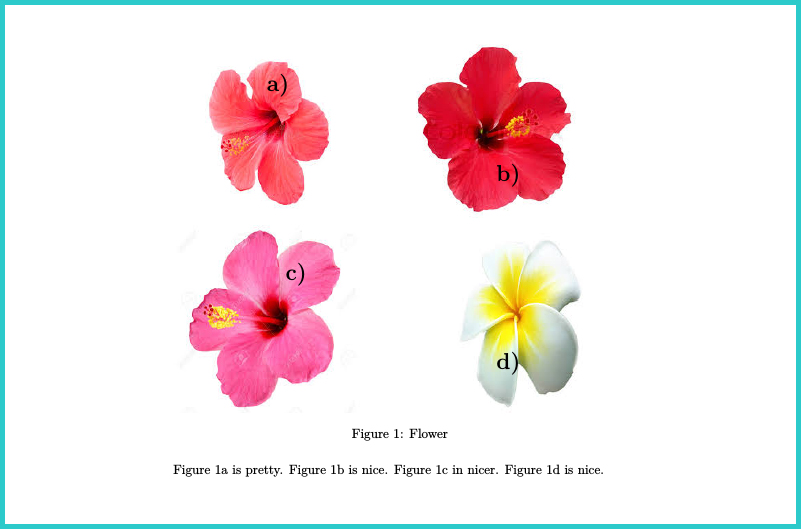

اگر در در انتهای محیط figure از دستور \caption به جای \phantomcaption استفاده کنید خروجی زیر را می‌توانید داشته باشید:


enter image description here


موفق باشید.

پاسخ داده شده اردیبهشت 14, 1397 توسط شاپور مددپور (8,617 امتیاز)
ویرایش شده اردیبهشت 14, 1397 توسط شاپور مددپور
0 رای

سلام.
ابتدا قبل از هرچیز دو نکته را باید یادآور بشم که: 1. در یک پست فقط یک سوال باید قرار بدید. پس بهتره که سوال دوم تان را در قالب یک پست جداگانه بنویسید. 2. یک فایل کمینه‌ی حدالامکان قابل اجرای لاتک در کنار سوالتان قرار دهید. (قوانین سایت را کامل مطالعه کنید!)

برای کنار هم قرار دادن چند عکس باید از پکیج subfigure استفاده کنید. در این حالت هم می‌توانید با دستور \subfigure عکس‌های دلخواهتان را اعمال کنید و برای هر کدام یک لیبل قرار دهید. در این صورت می‌توانید به همین لیبل‌ها در متن و بدون هیچ مشکلی ارجاع دهید (حتی بدون کپشن). فایل کمینه بود بهتر می‌شد راهنمایی کرد.

در رابطه با سوال دوم‌تان نظری ندارم

پاسخ داده شده اردیبهشت 12, 1397 توسط Ali Baseri (82 امتیاز)
...
