درست رسم نشدن نمودار ارسال شده

0 رای
418 بازدید

با سلام

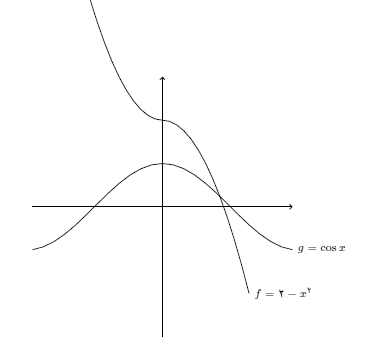

همانطور که مشاهده میشه با اینکه دستور مربوط به رسم نمودار رو قرار دادم ولی
نمودار f به درستی رسم نشده است. لطفاً راهنمایی بفرمایید که باید چطور این نمودار رو رسم کنم.
با سپاس

فایل‌های پیوست
سوال شده تیر 21, 1396 توسط پردیس (15 امتیاز)

2 پاسخ

0 رای

بهترین پاسخ

می‌توان نمودار مورد نظر شما رو به راحتی با بسته‌ی pgfplots به صورت زیر رسم کرد:

\documentclass{article}
\usepackage{pgfplots}
\pgfplotsset{my style/.append style={axis x line=middle, axis y line=
middle, xlabel={$x$}, ylabel={$y$}}}
\usepackage{xepersian}
\settextfont{Yas}
\setdigitfont[Scale=1.1]{Yas}
\begin{document}
\begin{tikzpicture}
\begin{axis}[my style, xtick={-3,-2,...,3}, ytick={-3,-2,...,3},
xmin=-4, xmax=4,  ymin=-4, ymax=4]
\addplot[domain=-2:2,thick]{2-x^2} node[below,pos=1] {$f=2-x^2$};
\addplot[domain=-3:3,thick]{cos(\x r)} node[below,pos=1] {$g=\cos(x)$};
\end{axis}
\end{tikzpicture}
\end{document}

که خروجی آن به صورت زیر است:
enter image description here
امیدوارم همین خروجی مد نظر شما بوده باشه.
پیروز باشید.

پاسخ داده شده تیر 21, 1396 توسط مسهر باقری (4,707 امتیاز)
انتخاب شده تیر 21, 1396 توسط پردیس
بله دقیقاً منظور من هم همین بود. از لطف شما سپاسگزارم
+1 رای

اول اینکه نمودار 2-x^2 را هم مانند cos(x) داخل {} قرار دهید، یعنی (\x,{2-\x^2}).
برای درست رسم شدن نمودار 2-x^2 باید \x را داخل پرانتز بگذارید، چرا که یک منفی پشت آن هست، یعنی (\x,{2-(\x)^2}). در نهایت آنچه نیاز دارید:

\draw  plot  [domain=-2:2] (\x,{2-(\x)^2})   node[right] {\scriptsize{$f= 2-x^{2} $}};

کد کامل:

\documentclass{article}
\usepackage{tikz}
\usepackage{xepersian}
\settextfont{XB Niloofar}
\setdigitfont[Scale=1.1]{XB Zar}
\begin{document}
\begin{tikzpicture}[domain=-4:4]
\draw[->] (-3,0) -- (3,0);
\draw[->] (0,-3) -- (0,3);
\draw  plot  [domain=-2:2] (\x,{2-(\x)^2})   node[right] {\scriptsize{$f= 2-x^{2} $}};
\draw plot [domain=-3:3] (\x,{cos(\x r)})   node[right] {\scriptsize{$g = \cos x$}};

\end{tikzpicture}
\end{document}

نتیجه:
Plot

پاسخ داده شده تیر 21, 1396 توسط ایمان بیات (3,684 امتیاز)
...
