درست رسم نشدن نمودار ارسال شده

Question

با سلام

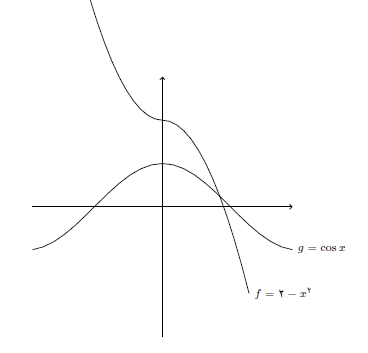

همانطور که مشاهده میشه با اینکه دستور مربوط به رسم نمودار رو قرار دادم ولی
نمودار f به درستی رسم نشده است. لطفاً راهنمایی بفرمایید که باید چطور این نمودار رو رسم کنم.
با سپاس

Answer 1

می‌توان نمودار مورد نظر شما رو به راحتی با بسته‌ی pgfplots به صورت زیر رسم کرد:

\documentclass{article}
\usepackage{pgfplots}
\pgfplotsset{my style/.append style={axis x line=middle, axis y line=
middle, xlabel={$x$}, ylabel={$y$}}}
\usepackage{xepersian}
\settextfont{Yas}
\setdigitfont[Scale=1.1]{Yas}
\begin{document}
\begin{tikzpicture}
\begin{axis}[my style, xtick={-3,-2,...,3}, ytick={-3,-2,...,3},
xmin=-4, xmax=4,  ymin=-4, ymax=4]
\addplot[domain=-2:2,thick]{2-x^2} node[below,pos=1] {$f=2-x^2$};
\addplot[domain=-3:3,thick]{cos(\x r)} node[below,pos=1] {$g=\cos(x)$};
\end{axis}
\end{tikzpicture}
\end{document}

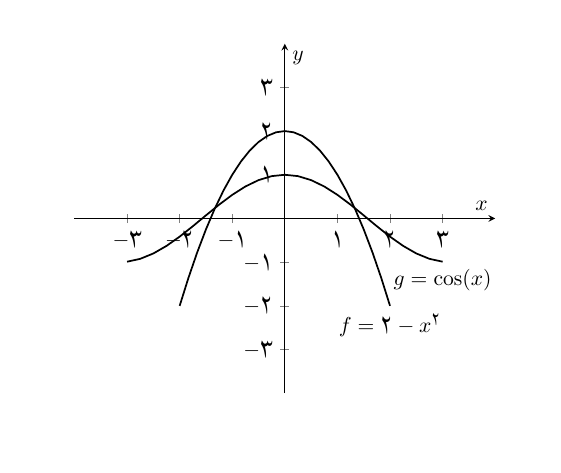

که خروجی آن به صورت زیر است:

امیدوارم همین خروجی مد نظر شما بوده باشه.
پیروز باشید.

Comments

بله دقیقاً منظور من هم همین بود. از لطف شما سپاسگزارم

Answer 2

اول اینکه نمودار 2-x^2 را هم مانند cos(x) داخل {} قرار دهید، یعنی (\x,{2-\x^2}).
برای درست رسم شدن نمودار 2-x^2 باید \x را داخل پرانتز بگذارید، چرا که یک منفی پشت آن هست، یعنی (\x,{2-(\x)^2}). در نهایت آنچه نیاز دارید:

\draw  plot  [domain=-2:2] (\x,{2-(\x)^2})   node[right] {\scriptsize{$f= 2-x^{2} $}};

کد کامل:

\documentclass{article}
\usepackage{tikz}
\usepackage{xepersian}
\settextfont{XB Niloofar}
\setdigitfont[Scale=1.1]{XB Zar}
\begin{document}
\begin{tikzpicture}[domain=-4:4]
\draw[->] (-3,0) -- (3,0);
\draw[->] (0,-3) -- (0,3);
\draw  plot  [domain=-2:2] (\x,{2-(\x)^2})   node[right] {\scriptsize{$f= 2-x^{2} $}};
\draw plot [domain=-3:3] (\x,{cos(\x r)})   node[right] {\scriptsize{$g = \cos x$}};

\end{tikzpicture}
\end{document}

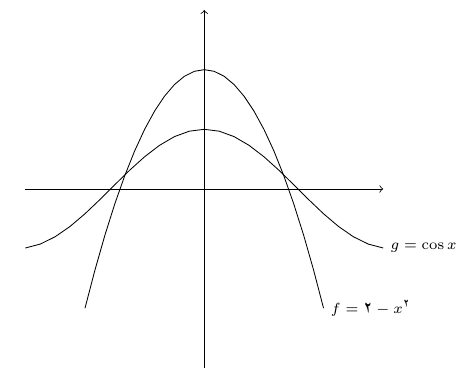

نتیجه:
