چگونه میتونم ارتفاع لوزی داخل فلوچارت رو کم کنم؟

0 رای
197 بازدید

با سلام خدمت دوستان.
من یک فلوچارت میخوام رسم کنم که نیاز به رسم لوزی دارم، برای این که ارتفاع فلوچارت رو کم کنم ارتفاع لوزی رو میخوام کم کنم. با بزرگ کردن طول لوزی جا خالی میشه تا ارتفاع لوزی رو کم کنم ولی ارتفاع لوزی کم نمیشه. من از دستور minimum width برای تعیین حداقل طول استفاده میکنم. آیا دستوری هست که بدون توجه به متن داخل لوزی ارتفاع رو خودم تعیین کنم نه مینیمومش رو؟

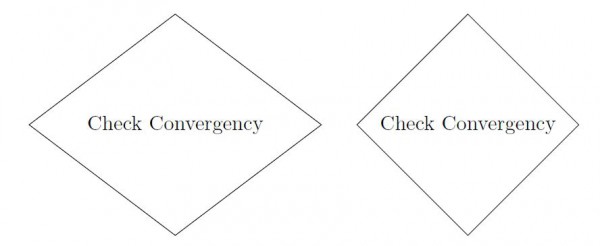

فایل‌های پیوست
سوال شده اردیبهشت 11, 1400 توسط hassankhaleghi (5 امتیاز)
برچسب گذاری دوباره خرداد 4, 1400 توسط وحید دامن‌افشان

1 پاسخ

0 رای

سلام
می‌تونین از آپشن aspect برای شکل‌ها استفاده و فاصلهٔ داخلی رو هم صفر کنین با inner sep تا ارتفاع لوزی حداقل ممکن بشه. کارتونو راه می‌اندازه؟

\documentclass{article}
\usepackage{tikz}
\usetikzlibrary{shapes.geometric,arrows,positioning}
\tikzstyle{decision} = [diamond,%
    draw=black,%
    minimum width = 2cm,%
    %minimum height = 0.5cm,%
    aspect=2,%
    inner sep = 0pt]
\begin{document}
    \centering
    \begin{tikzpicture}
        \node (d1) [decision] {Check Convergency};
        \node (d2) [decision, right=of d1] {Check Convergency};
    \end{tikzpicture}
\end{document}

در ضمن این‌طوری نوشتن فکر کنم اشتباهه:

right of=

باید کتابخونهٔ positioning رو فراخوانی کنین و این‌طوری بنویسین:

right=of

در این صورت مجبور نیستین فاصلهٔ nodeها رو زیاد کنین تا روی هم نیفتن.

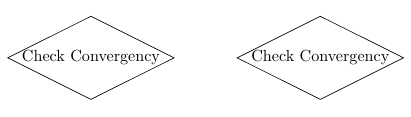

enter image description here

پاسخ داده شده اردیبهشت 11, 1400 توسط بهمن میرزاخانی (3,193 امتیاز)
ویرایش شده اردیبهشت 11, 1400 توسط بهمن میرزاخانی
بسیار ممنونم
...
