چگونگی طراحی یک جدول مربعی شکل همراه با فلش

Question

سلام وقت بخیر خسته نباشید

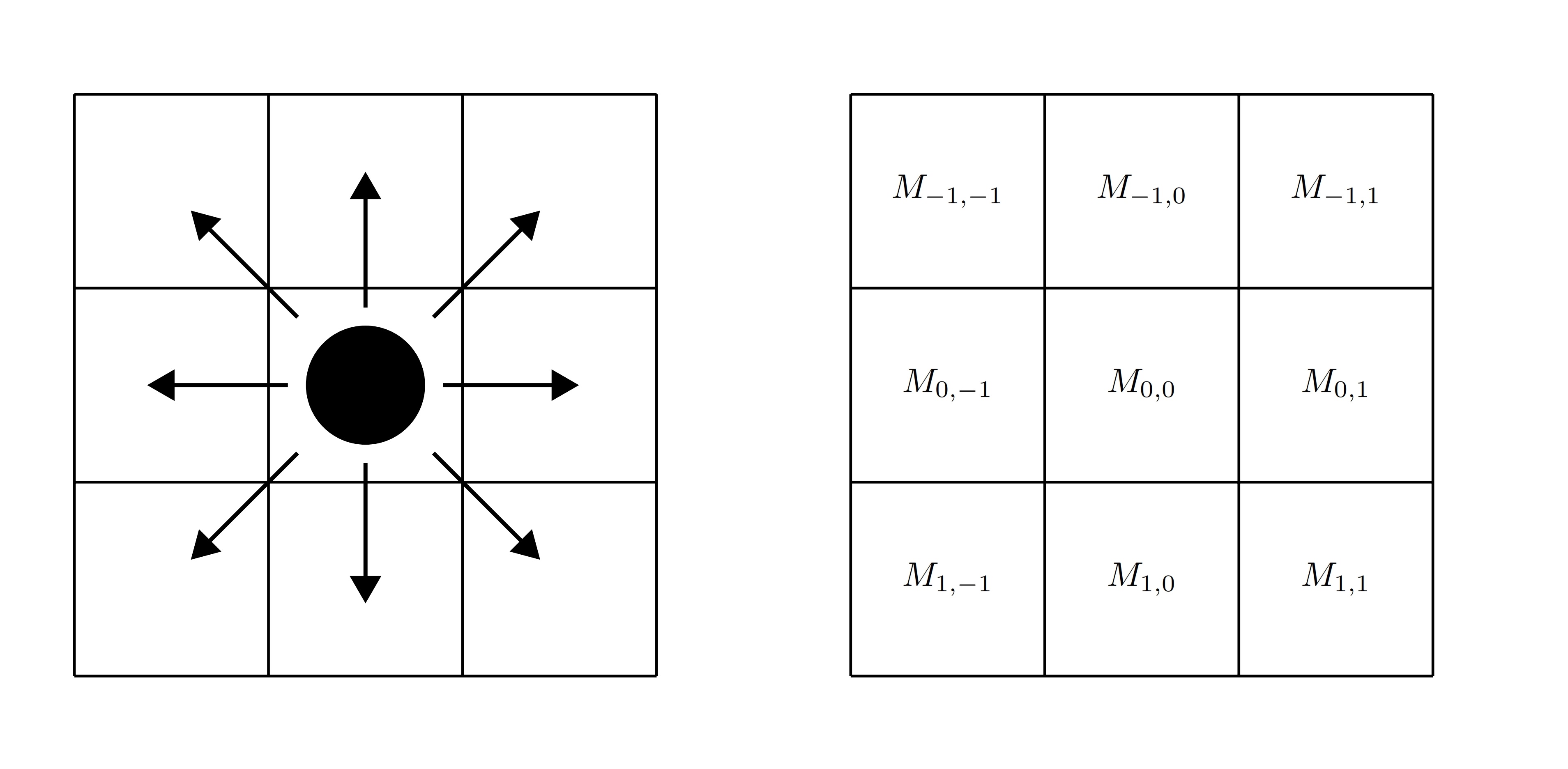

من قصد دارم یک جدول به صورت عکسی که ضمیمه کرده ام بکشم اما جدول من فرم مربعی نمی‌شود و نمی دانم فلش‌ها را چگونه در شکل وارد کنم ممنون میشوم که راهنماییم کنید از کد زیر استفاده کردم ولی شکلی را که میخوام به من نمی‌دهد

\begin{document}
\begin{tabular}{|c|c|c|}
\hline $M_{-1,-1}$ &  $M_{-1,0}$ &  $M_{-1,1}$ \\
\hline $M_{0,-1}$ &  $M_{0,0}$  &  $M_{0,1}$  \\
\hline $M_{,-1}$  & $M_{1,0}$  &  $M_{1,1}$  \\
\hline
\end{tabular}
\end{document}

Comments

لطفاً قبل از پرسیدن سوال جدید، این  بندها از راهنمای سایت رو بخونید:
http://qa.parsilatex.com/faq#inline-code
http://qa.parsilatex.com/faq#displayed-code
http://qa.parsilatex.com/faq#ask-good-question

Answer 1

شما می توانید از اشکال tikz استفاده کنید
پاسخ به صورت زیر خواهد بود:

\documentclass{report}
\usepackage{tikz}
\usepgflibrary{arrows}
\begin{document}
\begin{figure}
\begin{tikzpicture}
\draw[step=2cm, thick, black] (0,0) grid (6,6);
\draw[step=2cm, thick, black] (8,0) grid (14,6);
\draw [draw=green,circle,draw=black,fill=black,thick]  (3,3) circle(0.6) {} ;


  \draw   [black,very thick, ->,>=triangle 60]   (3.7,3.7) -- (4.8,4.8);
  \draw   [black,very thick, ->,>=triangle 60]   (2.3,3.7) -- (1.2,4.8);
  \draw   [black,very thick, ->,>=triangle 60]   (3.7,2.3) -- (4.8,1.2);
  \draw   [black,very thick, ->,>=triangle 60]   (2.3,2.3) -- (1.2,1.2);
  \draw   [black,very thick, ->,>=triangle 60]   (3,2.2) -- (3,0.75);
  \draw   [black,very thick, ->,>=triangle 60]   (3,3.8) -- (3,5.2);
  \draw   [black,very thick, ->,>=triangle 60]   (2.2,3) -- (0.75,3);
  \draw   [black,very thick, ->,>=triangle 60]   (3.8,3) -- (5.2,3);
\node  at  (9,5) {$M_{-1,-1}$};
\node  at  (11,5) {$M_{-1,0}$};
\node  at  (13,5) {$M_{-1,1}$};
\node  at  (9,3) {$M_{0,-1}$};
\node  at  (11,3) {$M_{0,0}$};
\node  at  (13,3) {$M_{0,1}$};
\node  at  (9,1) {$M_{1,-1}$};
\node  at  (11,1) {$M_{1,0}$};
\node  at  (13,1) {$M_{1,1}$};
\end{tikzpicture}
\end{figure}
\end{document}

Answer 2

سلام
بصورت زیر:

\documentclass[12pt,a4paper]{report}
\usepackage{amsmath,tikz}
\tikzstyle{vertex}=[circle, draw, inner sep=0pt, minimum size=20pt]
\newcommand{\vertex}{\node[vertex]}
\begin{document}
\[
\begin{tikzpicture}[scale=1,very thick]
\draw[step=1.5cm,very thick] (0,0) grid (4.5,4.5);
\vertex[fill] (a) at (2.25,2.25) [] {};
\draw [>=stealth,->](2.25,1.75)-- (2.25,.75);
\draw [>=stealth,->](2.25,2.75)-- (2.25,3.75);
\draw [>=stealth,->](2.75,2.25)-- (3.75,2.25);
\draw [>=stealth,->](1.75,2.25)-- (.75,2.25);
\draw [>=stealth,->](1.85,1.85)-- (.85,.85);
\draw [>=stealth,->](2.65,2.65)-- (3.65,3.65);
\draw [>=stealth,->](1.85,2.65)-- (.85,3.65);
\draw [>=stealth,->](2.65,1.85)-- (3.65,.85);
\end{tikzpicture}
\hspace{1.5cm}
\begin{tikzpicture}[scale=1,very thick]
\draw[step=1.5cm,very thick] (0,0) grid (4.5,4.5);
\draw (.8,3.7)node{$M_{-1,-1}$};
\draw (.8,2.2)node{$M_{0,-1}$};
\draw (.8,.7)node{$M_{1,-1}$};
\draw (2.3,3.7)node{$M_{-1,0}$};
\draw (2.3,2.2)node{$M_{0,0}$};
\draw (2.3,.7)node{$M_{1,0}$};
\draw (3.8,3.7)node{$M_{-1,1}$};
\draw (3.8,2.2)node{$M_{0,1}$};
\draw (3.8,.7)node{$M_{1,1}$};
\end{tikzpicture}
\]
\end{document}

توجه: با تغییر scale=1 اندازه کل و در دستور زیر اندازه گره را در size=20pt تغییر دهید.

\tikzstyle{vertex}=[circle, draw, inner sep=0pt, minimum size=20pt]

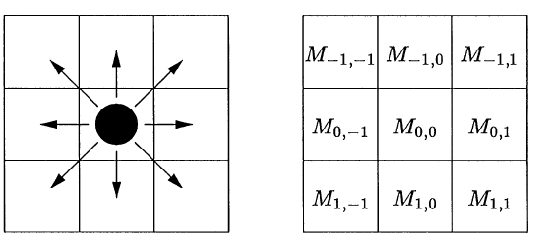

خروجی:

دستور زیر برای رسم مربع 3*3 که شروع از مبدا مختصات با طول 1.5cm تقسیم بندی می‌کند(grid).

\draw[step=1.5cm,very thick] (0,0) grid (4.5,4.5);

دستور زیر برای قرار دادن دایره توپر در مرکز مربع:

\vertex[fill] (a) at (2.25,2.25) [] {};

دستور زیر برای رسم پیکان در مختصات ذکر شده:

\draw [>=stealth,->](2.25,1.75)-- (2.25,.75);

دستور زیر برای قرار دادن ریاضی در مختصات ذکر شده:

\draw (.8,3.7)node{$M_{-1,-1}$};

دستور very thick برای ضخیم کردن خطوط.
توجه: پیشنهاد می‌کنم که بسته tikz رو مطالعه کنید.

موفق باشید

Comments

سلام تشکر از لطفتون
 لطفا توضیح بدهیدهر کدام از دستورات چه کارایی دارند؟؟؟؟؟

---

سلام
ویرایش شد.

---

تشکر می‌کنم از آقای هاشمی و آقای یوسف به خاطر راهنمایی خوبشون.
با توضیح در مورد رسم شکل انشالله خودم بتوانم بقیه‌ی اشکال این فرمی را بکشم و مزاحم وقت کسی نشوم

---

اگر بخواهم سایز جدول را کوچکتر کنم و یا جای دایره‌ی توپر را عوض کنم از چه دستوری باید استفاده کنم

---

به عنوان مثال، سایز جدول رو scale=.8 و مختصات دایره توپر رو در دستور زیر تغییر بده:
\vertex[fill] (a) at (2.25,2.25) [] {};
